تفاصيل المنتج:
|
| حزمة الجهاز: | الفراشة / TO | الطول الموجي: | L2 (1295.56 / 1300.05 / ...) |
|---|---|---|---|
| عرض النطاق الترددي @ 3 ديسيبل: | ＜ 0.1 نانومتر | عرض النطاق الترددي @ 20 ديسيبل: | ＜ 0.5 نانومتر |
| استقرار طاقة الخرج (15 دقيقة): | ≤ ± 0.01 ديسيبل | SMSR: | ＞ 40 ديسيبل |
| إبراز: | مصدر ليزر قابل للضبط متعدد القنوات UC,مصدر ضوء LanWDM 1.0 نانومتر,مصدر ليزر قابل للضبط 0.01 ديسيبل |
||

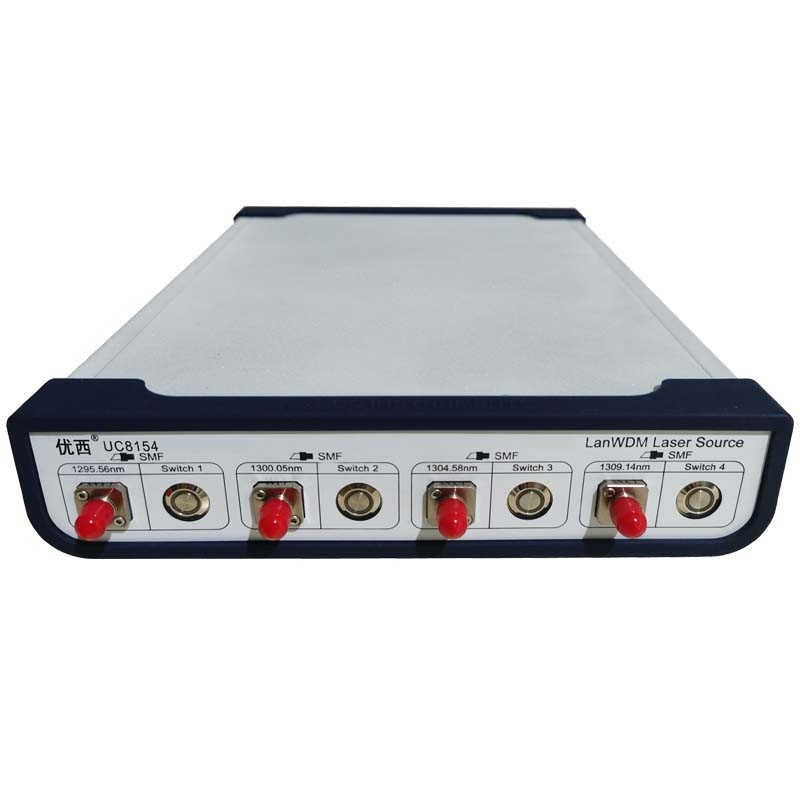

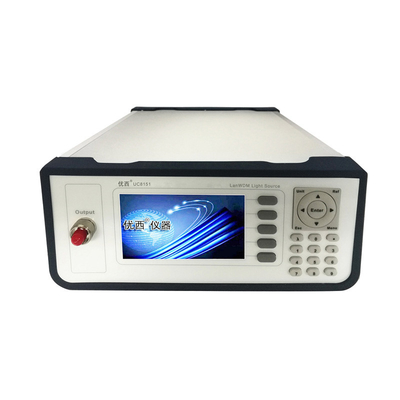

U8151/8154متعدد القنوات LanWDM مصدر الضوء دقة طول الموجة 1.0nm استقرار 0.01dB
مصدر الضوء LANWDM يمكن استخدامه لأجهزة WDM CWDM ، وأجهزة WDM DWDM عالية الدقة ، وأجهزة AWG ، وأجهزة PLC الموجهة بالموجات البصرية المستوية ،مكبرات البصرية EDFA والقياسات والتطبيقات العامة الأخرى للألياف البصرية، مناسبة بشكل خاص لمشابك ومكونات PLC الموجهة بالأمواج البصرية المستوية للتفتيش على الإنتاج الضخم.
للاختصار ، يتم تمييز مواصفات نماذج المنتجات المختلفة الموصوفة في شكل جدول على النحو التالي:
| النموذجالحرف الاخير | 8154-L1TP | 8154-L1BP | 8154-L2BP | 8154-L2BV | 8151-L1TP | 8151-L2BP | 8151-L2BV |
| طول الموجة(إلـ1271 / 91/...) | √ | √ | √ | ||||
| طول الموجةL2 ((1295 / 00/...) | √ | √ | √ | √ | |||
| حزمة الجهاز المحوري | √ | √ | |||||
| حزمة جهاز الفراشة | √ | √ | √ | √ | √ | ||
| أربعة أطوال موجة مقسمة إلى أربع قنوات إخراج | √ | √ | √ | √ | |||
|
أربعة أطوال موجة وأربعة في مخرج واحد |
√ | √ | √ | ||||
|
أربعة أطوال موجة متساوية للطاقة الخارجة |
√ | √ | √ | √ | √ | ||
|
أربعة طول موجة الخروج القوة القابلة للتعديل |
√ | √ |
المواصفات
| النموذج | 8154-L1TP/8151-L1TP | 8154- L1BP/ V/ 8151- L1BP/ V | 8154-L2BP/V/8151-L2BP/V | |
| حزمة الجهاز | إلى | الفراشة | ||
| طول الموجة | L1 ((1271/1291/1311/1331) | L2 ((1295.56/1300.05/...) | ||
| دقة طول الموجة | ± 1.0 nm | ± 0.5 nm | ||
| الطاقة الخارجة | ≥ 1.0mW | ≥ 8.0mW | ||
| نوع الجهاز | FC/APC (يمكن تخصيص محول آخر) | |||
| عرض النطاق الترددي @3 ديسيبل | < 0.1 nm | |||
| عرض النطاق الترددي @20 ديسيبل | < 0.5 نانومتر | |||
|
استقرار الطاقة الخارجة (15 دقيقة) |
≤ ± 0.01 ديسيبل | |||
|
استقرار الطاقة الخارجة (8 ساعة) |
≤±0.05 ديسيبل | ≤±0.03 ديسيبل | ||
| SMSR | > 40 ديسيبل | |||
| العملية Temp | 0 ≈ +40 درجة مئوية | |||
| درجة حرارة تخزين | -30 ̊+80 °C | |||
| الأبعاد | 1U: 235mm W، 55mm H، 320mm D | 2U: 245 مم W، 105 مم H، 320 مم D | ||
| الوزن | 3.0 كجم | |||
ملاحظة: يتم استخدام هيكل 1U بشكل عام لإخراج طاقة متساوية في أربعة اتجاهات ، ويتم استخدام هيكل 2U بشكل عام لإخراج طاقة قابلة للتعديل وأربعة في واحد.
المفاهيم الأساسية لمصدر الضوء LAN WDM:
1من نقاط طول الموجة: يتم تعريف طول الموجة على أنه L1:1271/1291/1311/1331 nm و L2:1295.56/1300.05/1304.58/1309.14 نانومترات.المجموعات الأخرى من أطوال الموجات تسمى L3 ، L4...
2من شكل التعبئة التابعة للأجهزة المصدرة للضوء ، يمكن تقسيمها إلى: المجموعة الأولى L1 ، والتي تحتوي على جهاز محوري وتعبئة جهاز فراشة ، والمجموعة الثانية L2 ،والتي عادة ما تكون عبوات أجهزة الفراشةنحن نحدد جهاز الحزمة المتكافئة باسم UC8154-T (TO) ، ويتم تسمية جهاز حزمة الفراشة باسم UC8154-B (الفراشة).
3. من أربعة أشكال الطول الموجية للخروج لتكون مقسمة: هناك أربعة أطوال موجة مقسمة إلى أربعة مخرجات، وأربعة أطوال موجة أربعة أساليب الخروج؛نحن نعرّف المخرج الأربعة الموجات الأربعة-الطرق كUC8154 والمخرج الأربعة الموجات الأربعة-الطرق كUC8151.
