تفاصيل المنتج:
|
| اسم المنتج: | مصدر ليزر قابل للتنسيق في النطاق L | خيار النطاق: | الفرقة L |
|---|---|---|---|
| أطوال موجة مركزية متاحة (nm): | 1590 | نطاق ضبط الطول الموجي (نانومتر): | 40 ~ 45 nm |
| نطاق النطاق القابل للضبط (نانومتر): | 1566~1610 | الطاقة الخارجة: | ≥ 10dBm |
| إبراز: | 1590nm مصدر ليزر قابل للضبط UC,ليزر قابل للضبط بطول الموجة 45 ديسيبل,وحدات مسح مصدر الليزر القابلة للضبط |
||

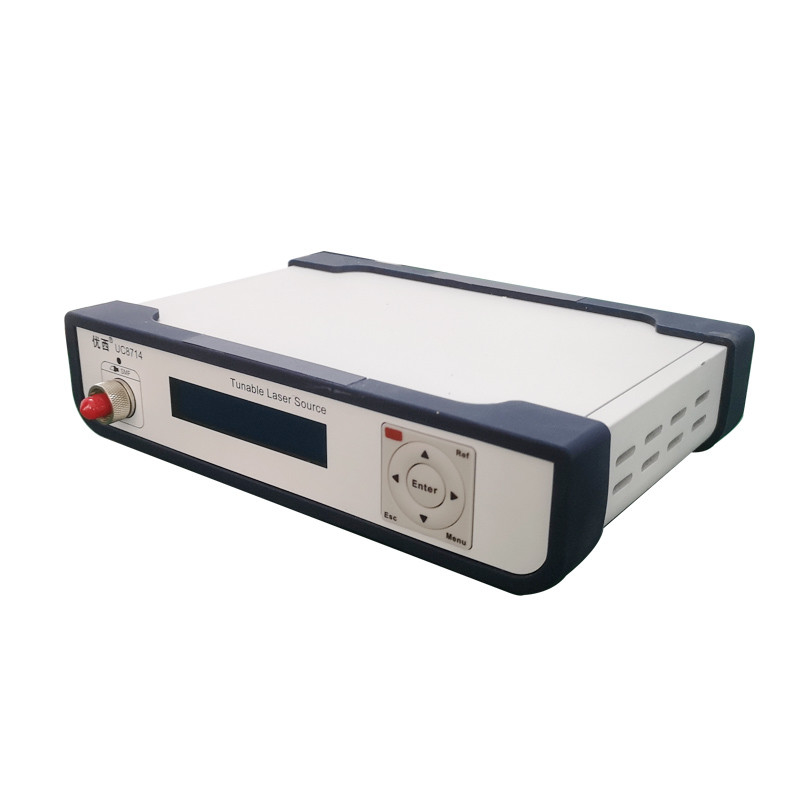

وحدات مسح مصدر الليزر القابلة للتعديل في النطاق L التي يتم التحكم بها بواسطة الكمبيوتر
المواصفات
| # النموذج # | UC8712 | |||
| خيار النطاق | أوه | ج | (ل) | CL |
| أطوال موجة مركزية متاحة (nm) | 1280/1310/1340 | 1550 | 1590 | 1570 |
| طول الموجة نطاق ضبط (nm) | 30 ~ 35 nm | 40 ~ 45 nm | 40 ~ 45 nm | 80~85 nm |
| نطاق النطاق القابل للتعديل (nm) | 1260~1360 | 1525~1568 | 1566~1610 | 1525~1610 |
| الطاقة الخارجة | ≥ 5dBm | ≥ 13dBm | ≥ 10dBm | ≥ 7dBm |
| دقة طول الموجة | 10 مساء | |||
| دقة طول الموجة المطلقة | ±10 مساء، عادة <5 مساء | |||
| دقة طول الموجة النسبية | ± 5 مساء، عادة ± 2 مساء | |||
| إمكانية تكرار طول الموجة | ± 2 مساءً، عادة ± 1 مساءً | |||
| استقرار طول الموجة | ≤ ± 2 مساءً | |||
| سرعة ضبط | ≤0.002 ثانية لكل خطوة | |||
| استقرار الطاقة | ±0.01 ديسيبل، 15 دقيقة، ± 0.051 ساعة ± 0.1 ديسيبل، 24 ساعة. | |||
| إمكانية تكرار الطاقة | ± 0.05 ديسيبل | |||
| خطية الطاقة | ± 0.3dB | |||
| الطاقة فوق طول الموجة | 0.3 ديسيبل عادي، 0.5 ديسيبل أقصى حد | |||
| نسبة القمع في الوضع الجانبي | ≥ 45 ديسيبل | |||
| الواجهة البصرية للخروج | وصلة PM أو FC/APC أو FC/PC | |||
| واجهة | RS232 أو USB | |||
| القوة | 3.3 فولت؛ 4.5A | |||
| الأبعاد | 235 ملم غرباً، 55 ملم شمالاً، 165 ملم غرباً | |||
| الوزن | 1.0 كجم | |||
UC8712 وحدات الليزر قابلة للتوجيه تقدم أداءً متفوقًا لاختبار مكونات DWDM ومكونات AWG و PLC والمضخات البصريةوتطبيقات اختبار وقياس الألياف البصرية ذات الغرض العام الأخرىإنه مصمم خصيصاً لاختبار أجهزة استشعار الشبكة السريعة
ويمكن توصيل وحدة UC8712 إلى جهاز كمبيوتر مع كابل USB. وهي أنظمة مصدر ليزر قابلة للتوجيه دقيقة للغاية وقوية وقليلة الحجم وسرعة البدء وبأسعار معقولة توفر النطاق O ، النطاق C ،الفرقة L، أو خيارات النطاق C + L. يتم تضمين برنامج تحكم الوحدة أيضًا عند الشراء.ويمكن أيضا دمج الوحدة في أي نظام المنتجات المطلوبة مع أجهزة التحكم في واجهة RS232 ومصدر محفز BNC.
متطلبات الطاقة
الآلات تتوافق مع لوائح الفئة الثانية من ارتفاع الجهد. الجهد العامل هو 100 ~ 240 فولت الجهد التيار المتردد، نطاق التردد هو 48 ~ 66 هرتز، الجهد العامل هو 115 فولت،الحد الأقصى لاستهلاك التيار هو 230mAعندما يكون الجهد العامل 230 فولت ، يكون الاستهلاك الحد الأقصى للتيار 120mA.
وفقًا للمعايير الدولية للسلامة ، تم تجهيز الجهاز بخيط طاقة ذو 3 نواة يلبي المعيار الوطني.توصيل كابل الطاقة فقط إلى مصدر الطاقة مع حماية الأرض.
