تفاصيل المنتج:
|
اسم المنتج: | مولد الأنماط القابلة للبرمجة | قناة: | قناة واحدة |
---|---|---|---|
معدل البيانات: | 2.5 جيجابت في الثانية إلى 14.5 جيجابت في الثانية | الارتعاش الداخلي (RMS): | 1PS |
نموذج: | U9301 | OEM: | متاح |
إبراز: | مولد نمط قابل للبرمجة بقناة واحدة,مولد نمط 2.5 جيجابت في الثانية,مولد نمط قابل للبرمجة |

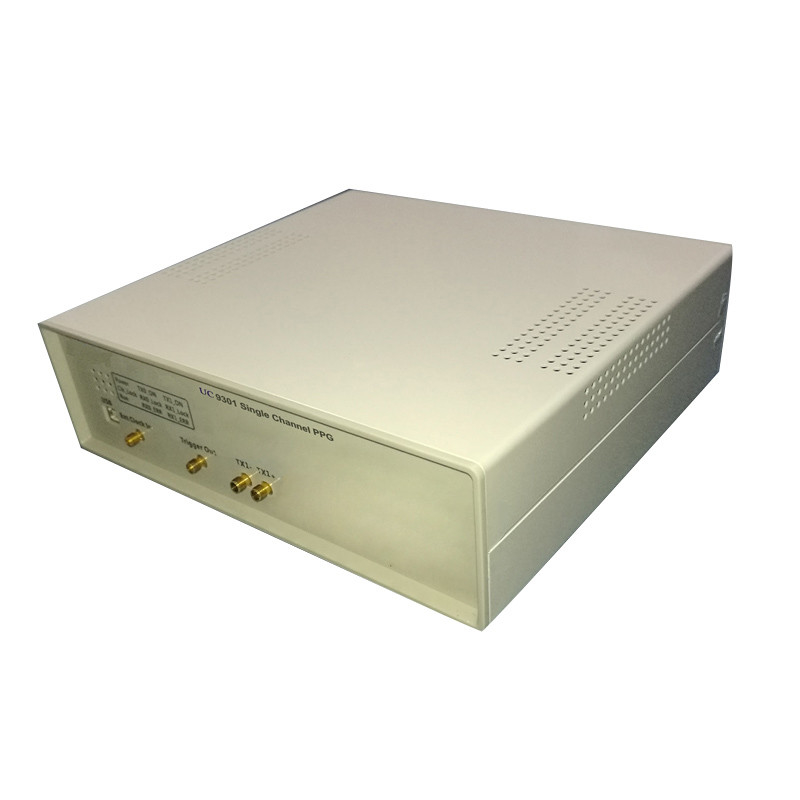

U9301 مولد الأنماط القابلة للبرمجة أحادية القناة
تحديد
معامل | دقيقة. | النوع. | الأعلى. | وحدة | ملحوظات |
مولد الأنماط | |||||
معدل البيانات | 2.5 | 14.5 | جيجابت في الثانية | ||
مستوى الإخراج | 400 | 1000 | mVpp | التفاضلية ، AC المقترنة | |
أوقات الصعود / الهبوط (20٪ - 80٪) | 18 | ملاحظة | |||
الارتعاش الداخلي (RMS) | 1 | ملاحظة | |||
معاوقة | 100 | أوم | التفاضلي | ||
موصل | 2.92 | مم | اللوحة الأمامية التفاضلية | ||
أنماط الإخراج |
PRBS 2ن-1 ، ن = 7 ، 9 ، 10 ، 11 ، 15 ، 23 ، 31 ،ما يصل إلى 20 بت / قناة ، من تحديد المستخدم |
||||
الزناد خارج | |||||
مستوى الإخراج | 300 | بالسيارات | طرف واحد ، AC مقترن ، 50 أوم | ||
معدل ساعة | 1/2 أو 1/4 أو 1/10 مقسومًا على معدل البيانات | ||||
عام | |||||
مصدر التيار | 100 | 220 | 240 | الخامس | طاقة التيار المتردد ، 50-60 هرتز ؛ |
استهلاك الطاقة | 80 | دبليو | |||
درجة حرارة التشغيل | 0 | 55 | ℃ | ||
الأبعاد (عرض × ارتفاع × عمق) | 280 × 80 × 250 | مم |
ملخص
U9301 2.5 ~ 14.5Gb / s Programmable Pattern Generator (PPG) هو معدل بيانات واسع النطاق مغطى ومرن وفعال من حيث التكلفة مغطى PPG ويمكن أن يعمل من 2.5 جيجابت في الثانية إلى 14.5 جيجابت في الثانية.يمكن استخدام UC9301 مع المعدات الموجودة لتوليد تدفقات بتات ذات معدل أعلى لاستخدامها في تطبيقات الاتصالات حتى 14.5 جيجابت في الثانية.ستستفيد أنظمة اختبار النطاق العريض من تبديد الطاقة المنخفض والموصلات الدقيقة وخصائص شكل موجة الإخراج الممتازة.يسمح الحجم الصغير للمعدات بوضع U9301 على مستوى القياس ، مما يقلل أو يزيل القطع الأثرية المتعلقة بالكابلات الطويلة.
تم تصميم U9301 لتمييز الروابط الرقمية عالية السرعة أثناء مراحل الهندسة أو التصنيع أو التثبيت للمشروع.يمكن أن تشمل هذه التطبيقات اختبار الدوائر المتكاملة والمكونات البصرية وأجهزة الإرسال والاستقبال والكابلات النحاسية والطائرات الخلفية والوصلات البينية.يمكن استخدام U9301 لاختبار الامتثال لمعايير Ethernet والقنوات الليفية و Data-com و Infiniband و PCIE و SONET ومعايير الارتباط الخاصة.
طلب
دلائل الميزات
التعليمات
س: هل شركتك شركة تجارية أم مصنع؟
ج: نحن fcatory فى قوانغدونغ.شركتنا لديها فريق مبيعات التجارة الخارجية المهنية وفريق الدعم الفني من ذوي الخبرة.نحن مورد لمصدر الضوء ، مقياس الطاقة الضوئية ، المخفف البصري ، التبديل البصري و BERT ، DCA ، CDR.
س: ما هو مصطلح السعر؟
ج: فوب شنتشن
س: ما هو وقت الضمان؟
ج: 12 شهرًا بعد تاريخ الشحن.
س: كيفية تقديم الطلب؟
ج: تحدث إلى موظفي الخدمة ، وتأكد من تفاصيل الجهاز ، ثم قم بوضع الطلب.
