تفاصيل المنتج:
|
| عملية الطول الموجي: | 1260 ~ 1650 نانومتر | نموذج التشغيل: | CW |
|---|---|---|---|
| نوع الألياف: | الوضع الفردي SFM-28 | درجة حرارة التشغيل: | 0 + 40 ℃ |
| أبعاد: | 235 ملم عرض ، 55 ملم ارتفاع ، 320 ملم | الوزن: | 3.0 كجم |
| نوع الموصل: | FC / APC | ||
| إبراز: | مصدر ضوء النطاق العريض 235 ملم,مصدر ضوء النطاق العريض 30 ديسيبل |
||

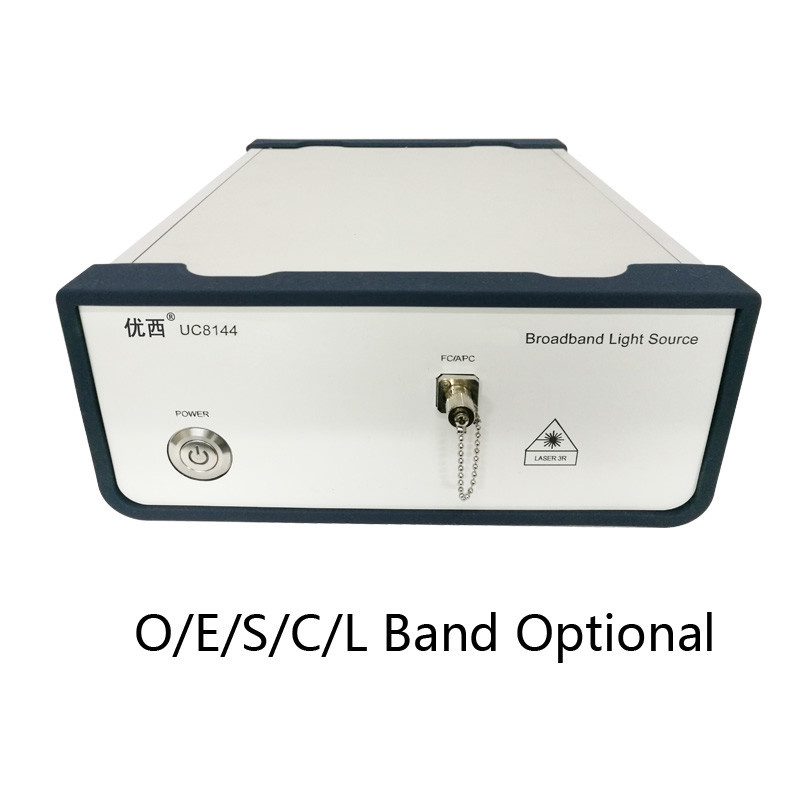

مصدر ضوء واسع النطاق متعدد النطاقات كثافة الطاقة الاختيارية -30dBm
UC8144 مصدر ضوء واسع النطاق
| # النموذج # | UC8144 |
|
العملية طول الموجة |
1260 ~ 1650 nm |
| نطاق النطاق @-10 ديسيبل | ≥390 nm |
| الطاقة الخارجة | ≥10dBm |
| كثافة الطيف | ≥-28dBm/nm |
| نوع الجهاز | FC/APC (يمكن تخصيص محول آخر) |
|
استقرار الكثافة الطيفية خلال 15 دقيقة |
< ± 0.03 dBm/nm |
|
قوة الخروج الاستقرار في غضون 15 دقيقة |
< ± 0.01 ديسيبل |
|
استقرار الطاقة في غضون 8 ساعات |
≤ ± 0.05 ديسيبل |
| نموذج العملية | CW |
| نوع الألياف | الوضع الواحد SFM-28 |
| درجة حرارة العملية | 0 ️ +40°C |
| درجة حرارة التخزين | -30 ️ +80°C |
| إمدادات الطاقة | التيار المتردد 110 ~ 220 فولت ± 10٪ ، 50 هرتز / 60 هرتز ، 20 واط |
| الأبعاد | 235ملم غرباً، 55ملم شمالاً، 320ملم غرباً |
| الوزن | 3.0 كجم |
تعليمات الاستخدام
1. إمدادات الطاقة
قبل تشغيل الجهاز، تحقق مما إذا كان الجهد المدخل هو الجهد المدخل المسموح به للجهاز وما إذا كان التأرجح جيدًا. يستخدم مصدر الضوء مصدر الطاقة المتردد 220V AC 50Hz.
2.الجزء الرئيسي
مفتاح الطاقة:بعد توصيل كابل الطاقة، قم بتشغيل هذا المفتاح لتشغيل الطاقة على الجهاز، وسيضيء مؤشر الطاقة.
مفتاح التشغيل الليزر:اضغط على هذا المفتاح لتشغيل أو إيقاف تشغيل ضوء إخراج الليزر، ولكن مصدر الضوء داخل حماية الليزر، باستخدام البرنامج بطيئة بدء وتباطؤ التكنولوجيا، بعد الضغط على المفتاح،يستغرق الأمر 30 ثانية لتشغيل الضوء بشكل طبيعي أو إيقافه تماما، تحرك صعودا، مما يشير إلى أن الليزر في حالة تشغيل؛، كشط إلى أسفل، مما يشير إلى أن الليزر في حالة إيقاف.قوة الخروج من مصدر الضوء سوف تتعافى تلقائيا إلى آخر قوة الخروج.
3.تعليمات تشغيل / إيقاف تشغيل الجهاز
تسلسل البداية:
1) اضغط على زر الطاقة لتشغيل الطاقة
2) إزالة غطاء الخروج من الليزر وربط القفز مطابقة.
3) اضغط على زر تشغيل الليزر لفتح الليزر.
ملاحظة:1بعد إيقاف تشغيل مصدر الطاقة، يجب أن يمر ما لا يقل عن 30 ثانية قبل إعادة تشغيل مصدر الطاقة. وإلا، فإن عمر خدمة الليزر سيتأثر.
2، العمل المستقر لمصدر الضوء يحتاج 30 دقيقة لبدء وقت التسخين.
تسلسل الإيقاف:
1) إقرأ زر "لايزر ON"
2) اضغط على زر التشغيل لإيقاف تشغيل الطاقة
4ضوء المؤشر
مؤشر الطاقة: إذا كان مصدر الطاقة طبيعيًا ، فإن المؤشر أحمر.
الليزر على المؤشر: الليزر أخضر عندما يتم تشغيله بشكل طبيعي.
1اعتبارات الاستقرار: مصدر الضوء مستقر للغاية. من أجل ضمان استقرار إنتاج المنتج أثناء الاستخدام، يرجى الانتباه إلى ما يلي:
1) قبل الاستخدام ، يرجى التأكد من الحفاظ على وجه نهاية ألياف الذيل الناتج نظيفًا ، خاصة إذا كان هناك قذارة على وجه نهاية الإخراج ، فسيؤثر ذلك على الطاقة البصرية والاستقرار.
2) تجنب استخدام المنتج في بيئة قذرة واهتزازية. يحتوي المنتج على مكونات بصرية دقيقة. المزيد من الغبار والاهتزاز سوف يضعف نوعية المكونات.مما يؤدي إلى تقليل استقرار المنتج.
3) تجنب استخدام المنتج في البيئة مع تغيرات كبيرة في درجة الحرارة والرطوبة.يتم تقديم مؤشر الاستقرار في نطاق صغير من التغيرات البيئيةعندما تتغير درجة الحرارة والرطوبة بشكل كبير، فإن المعدات ستقوم تلقائيًا بإقامة توازن مستقر، خلالها سيصبح الاستقرار أسوأ.هناك حاجة إلى وقت معين لتحقيق الاستقرار الحراري عند تشغيل الجهاز30 دقيقة هو الموصى به.
4) استخدم القفز البصري بجودة جيدة والواجهة التي تتطابق مع المعدات لربط المنفذ.في المبدأ، كلما كان القفز أقصر، كلما كان أفضل، ولا تسمح للقفز بالتحرك بحرية.
2التحكم في الضوء المنعكس:
بالنسبة للليزر ذو الطاقة العالية ، يمكن أن يؤدي أي ضوء منعكس إلى تشغيل غير مستقر للليزر أو حتى تلف الليزر. معظم الضوء المنعكس يأتي من: انعكاس نهاية ضعيفة ،ضعف مؤشر خسارة العودة للأجهزة، والضوء نفسه أو أطوال موجة أخرى التي يجلبها بعض هياكل المسار البصري إلى الليزر.قبل توصيل مصدر الضوء إلى المسار البصري،تأكد من عدم دخول الضوء المنعكس إلى الجهاز.
3.الوقاية من الاضطرابات النفسية:
الليزر الداخلي وبعض الرقائق هي أجهزة حساسة للكهرباء الستاتية عندما يلمس الجسم البشري أو غيره من الأجسام ذات الكهرباء الثابتة العالية الجهاز وخاصة المرفق المعرضقد يكون الجهاز متضرراً بشكل لا يمكن إصلاحهولذلك، يوصى بأن: يتم تأسيس الجهاز بشكل جيد ويتخذ المشغل تدابير حماية كهربائية ثابتة.
4مصدر الطاقة:
تأكد من أن إمدادات الطاقة المدخلة ضمن نطاق الجهد والتيار المطلوب بمواصفات الجهاز، ولا تغلق الطاقة عن طريق الخطأ عندما يتم استخدام الجهاز.
5السلامة الشخصية:
لا تنظر مباشرةً إلى وجه نهاية خروج الألياف الضوئية عندما يعمل مصدر الضوء ، بغض النظر عن أنه منفذ مصدر الضوء أو منفذ القفز للاتصال الخارجي.لا تعرض بشرتك مباشرة للضوء الساطع، والتي قد تسبب إصابات خطيرة.
منتجات الليزر من الفئة IIIb.
الحذر:استخدام أدوات التحكم والتحكم والإجراءات الأخرى غير المحددة هنا قد يؤدي إلى تعرض الأشعة الليزرية الخطرة.
