تفاصيل المنتج:
|
| عنصر الاستشعار: | InGaAs | نطاق الطول الموجي: | 850 ~ 1700 نانومتر |
|---|---|---|---|
| نطاق القوة: | + 5 ~ -80 ديسيبل | تطبيق نوع الألياف: | معيار SM و MM |
| واجهة الاتصالات: | USB + Trig | أبعاد: | 52 مم ارتفاع 60 مم عرض 150 مم د |
| إبراز: | مقياس الطاقة الضوئية USB,مقياس الطاقة الضوئية الديناميكي |
||
وحدة قياس الطاقة الضوئية USB نطاق ديناميكي سريع لأخذ العينات + 5 ~ -80dBm

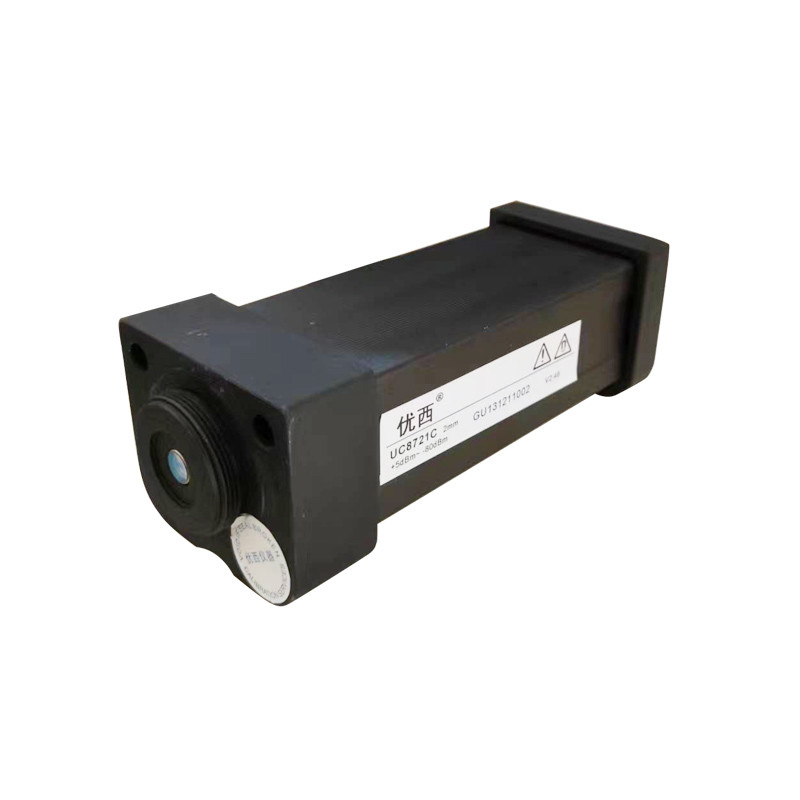

UC8721 وحدة قياس الطاقة الضوئية USB
مقدمة المنتج
UC8721 عبارة عن وحدة قياس طاقة ضوئية لواجهة USB.تصل فترة أخذ العينات إلى ميكروثانية ، ويمكنها جمع البيانات ومعالجتها بسرعة عالية.
توفر وحدة عداد الطاقة الضوئية UC8721 منفذ اتصال USB متصل بجهاز الكمبيوتر.يستخدم المشغل برنامجه التجريبي للتحكم في UC8721 ، وعرض قيم القياس وتعيين المعلمات.توفر وحدة قياس الطاقة الضوئية UC8721 أداءً فائقًا في اختبار مكونات DWDM ومكونات AWG و PLC ومكبرات الصوت وأداء تطبيقات اختبار وقياس الألياف الضوئية للأغراض العامة الأخرى.بالمقارنة مع وحدات قياس الطاقة UC Instruments الأخرى ، تتميز UC8721 بأخذ عينات عالية السرعة وأبعاد مضغوطة وهي مناسبة بشكل خاص لنظام أخذ عينات مقياس الطاقة الضوئية الذي يتم تجميعه في أشكال مختلفة وقنوات متعددة.
يجب استخدام البرامج
يمكن لوحدة عداد الطاقة الضوئية UC8721 الاتصال بجهاز كمبيوتر من خلال كابل اتصال USB المدمج الخاص بها.يمكن لوحدة عداد الطاقة الضوئية UC8721 استخدام برنامج التطبيق المقدم من Guangzhou Youxi لتعيين معلمات الوحدة وتنفيذ جميع عمليات التطبيق.
وصف مع واجهة الباب
كابل محمي من USB إلى 1B4 core
يتم توصيل منفذ الاتصال بـ USB إلى كابل التدريع الأساسي 1B4 ، والذي يمكن توصيله مباشرة بالكمبيوتر لإنشاء الاتصال.
منفذ إدخال متزامن
يستقبل منفذ إدخال الإشارة المتزامن ، باستخدام موصل SMA ، إشارة الزناد النبضي من الخارج ، وتكون الحافة الصاعدة فعالة.
واجهة الإدخال البصري
منفذ إدخال إشارة الليزر: عند توصيل وصلة ألياف بصرية بوحدة قياس الطاقة الضوئية ، يلزم وجود محول توصيل في المنتصف ، ويجب أن يتطابق محول الاتصال مع نوع موصل عداد الطاقة وموصل الألياف.
يسرد الشكل التالي محولي توصيل نموذجيين لتوصيل الألياف الضوئية بمقياس الطاقة البصرية UC8721 كمرجع.
