تفاصيل المنتج:
|
| حزمة الجهاز: | فراشة | نوع الموصل: | FC / APC يمكن تخصيص محول آخر） |
|---|---|---|---|
| عرض النطاق الترددي @ 3 ديسيبل: | ＜ 0.1 نانومتر | عرض النطاق الترددي @ 20 ديسيبل: | ＜ 0.5 نانومتر |
| SMSR: | ＞ 45 ديسيبل （1270 نانومتر وما إلى ذلك） | الطول الموجي الاختياري: | 1305/1308 |
| إبراز: | المخفف البصري المكتبي المتحكم فيه من خلال البرنامج,المخفف الضوئي لسطح المكتب 1.8 ديسيبل |
||
فقدان إدخال المخفف البصري الذي يتم التحكم فيه بواسطة البرنامج 1.8 ديسيبل دقة 0.1 ديسيبل
UC8130 مصدر ليزر DFB متعدد القنوات

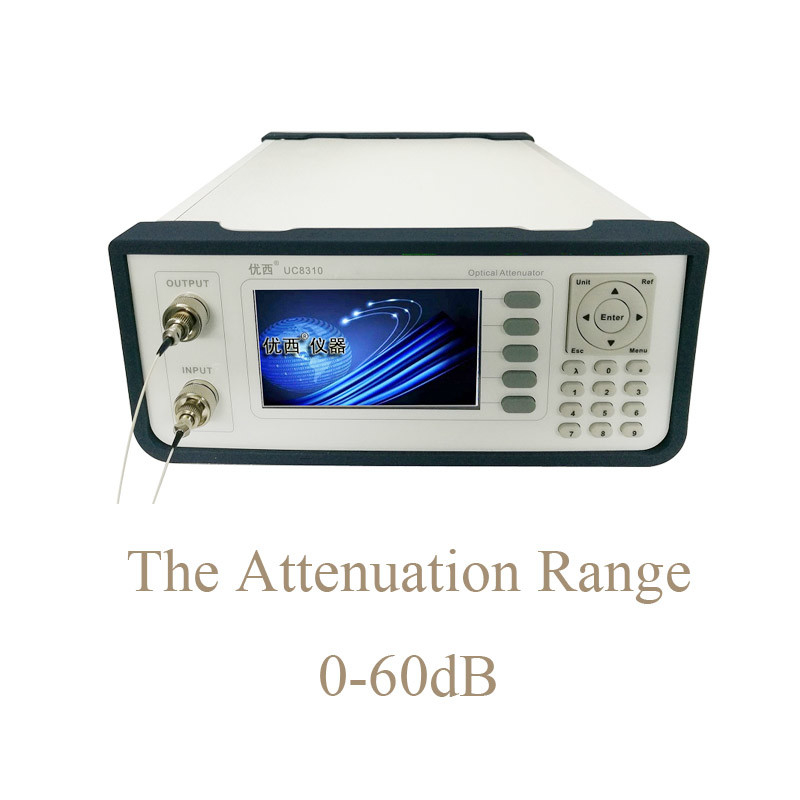

المخفف الضوئي لسطح المكتب UC8310 / UC8320 عبارة عن أداة توهين طاقة بصرية عالية الدقة ذات نطاق واسع. تم اعتماد طريقة جديدة للحصول على البيانات ومعالجتها ، والتي تحتوي على نسبة SNR أكبر وسرعة استجابة أسرع ، ويمكن أن تصل إلى نطاق توهين ديناميكي كبير ومستمر قابل للضبط من 0-60 ديسيبل.
يستخدم المخفف البصري لسطح المكتب UC8310 / UC8320 بشكل أساسي لموازنة القنوات ، وموازنة الطاقة ، ومنحدر الكسب وتعديل الطاقة في نظام DWDM ، بالإضافة إلى القياس والتطبيق البصري لمكونات AWG و PLC ، والمضخمات الضوئية والألياف الضوئية العامة الأخرى.
خذ UC8310 كمثال:
وصف واجهة المستخدم
منظر أمامي للمضيف
منافذ الإخراج البصري ومنافذ الإدخال البصري هي منافذ FC / PC ، خذ UC8310 كمثال:
متطلبات امدادات الطاقة
يتوافق المخفف البصري UC8310 / UC8320 المنضدي مع لوائح الفئة الثانية للجهد الزائد ، جهد التشغيل هو 100 ~ 240 فولت تيار متردد ، نطاق التردد هو 48 ~ 66 هرتز ، جهد التشغيل 115 فولت ، الحد الأقصى لتيار الاستهلاك هو 230 مللي أمبير ؛ عندما يكون جهد التشغيل 230 فولت ، الحد الأقصى لتيار الاستهلاك هو 120 مللي أمبير.
متطلبات كابل الطاقة
وفقًا لمعايير السلامة الدولية ، تم تجهيز الجهاز بسلك طاقة ثلاثي النواة يتوافق مع المعايير الوطنية. قم بتوصيل كابل الطاقة فقط بمقبس الطاقة مع الحماية الأرضية.
واجهة الاتصالات
منفذ USB
واجهة USB هي واجهة قياسية من النوع B ذات 4 نواة ، والتي يمكن توصيلها بـ UC8310 / UC8320 والكمبيوتر الشخصي ، ويمكن التحكم في الأداة عن طريق برنامج المراقبة.
كابل توصيل USB
لا يمكن أن يتجاوز طول كبل USB 5 أمتار.خلاف ذلك ، لا يمكن استخدام سوى موسع طرفي USB تابع لجهة خارجية.بشكل عام ، يمكن أن يصل الحد الأقصى لطول التمديد إلى 50 مترًا.
المنفذ التسلسلي RS232
يتم تعيين معلمات المنفذ التسلسلي للأداة على قيمة ثابتة. يجب أن تتطابق إعدادات معلمة المنفذ التسلسلي للكمبيوتر مع إعدادات معلمة الأداة.
تعريف دبوس واجهة RS232
RS232 متصل بالكابل
تعريف دبوس الموصل لكابل توصيل RS232:
| قابس DB9 | دبوس DB9 | ||
| دبوس | ملحوظات | دبوس | ملحوظات |
|
2 |
البيانات التي وردت | 2 | نقل البيانات |
| 3 | نقل البيانات | 3 | البيانات التي وردت |
| 5 | الأرض إشارة | 5 | الأرض إشارة |
ملاحظة: لاتصال المنفذ التسلسلي ، استخدم مودم فارغ لتوصيل الكبل.
