تفاصيل المنتج:
|
| نطاق القوة: | +10 ~ -65 ديسيبل | الطول الموجي للمعايرة: | 850/980/1310/1490/1550/1610 نانومتر |
|---|---|---|---|
| تطبيق نوع الألياف: | معيار SM و MM يصل حجم النواة إلى 62.5 ميكرومتر | الخطية (القوة): | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر ، 0 ~ -50 ديسيبل) |
| درجة حرارة التخزين: | -30 درجة مئوية + 80 درجة مئوية | درجة حرارة التشغيل: | 0 + 40 ℃ |
| أبعاد: | 245 ملم عرض ، 105 ملم ارتفاع ، 320 ملم د | ||
| إبراز: | مقياس الطاقة الضوئية 4 قنوات,مقياس الطاقة الضوئية 65dBm |
||
2/4 قناة نطاق الطاقة متر +10 ~ -65dBm / + 25 ~ -50dBm
UC8202 2Channel عداد الطاقة
نظرة عامة على
UC8202 مقياس الطاقة البصري ثنائي القناة هو نسخة مطورة من أداة قياس الطاقة الضوئية عالية الدقة ومجموعة واسعة من شركة Guangzhou Youxi.يوفر الجهاز قناتين مستقلتين لمقياس القدرة ، يمكن استخدامهما للقياس المباشر للقوة البصرية والقياس النسبي لفقدان التوهين البصري.
يمكن تجهيز مقياس الطاقة الضوئية UC8202 ثنائي القناة بألياف عارية ، والاختبار أكثر ملاءمة وسرعة ، ومعلمات قياس شاشة عرض LCD عالية الدقة بحجم كبير ، وزر اللوحة يضبط المعلمات مباشرة ، والعملية بسيطة للغاية.يعتمد مقياس الطاقة طريقة جديدة للحصول على البيانات ومعالجتها ، مع نطاق قياس أكبر للطاقة ، وسرعة استجابة أسرع ، واستقرار أعلى.
وصف واجهة المستخدم

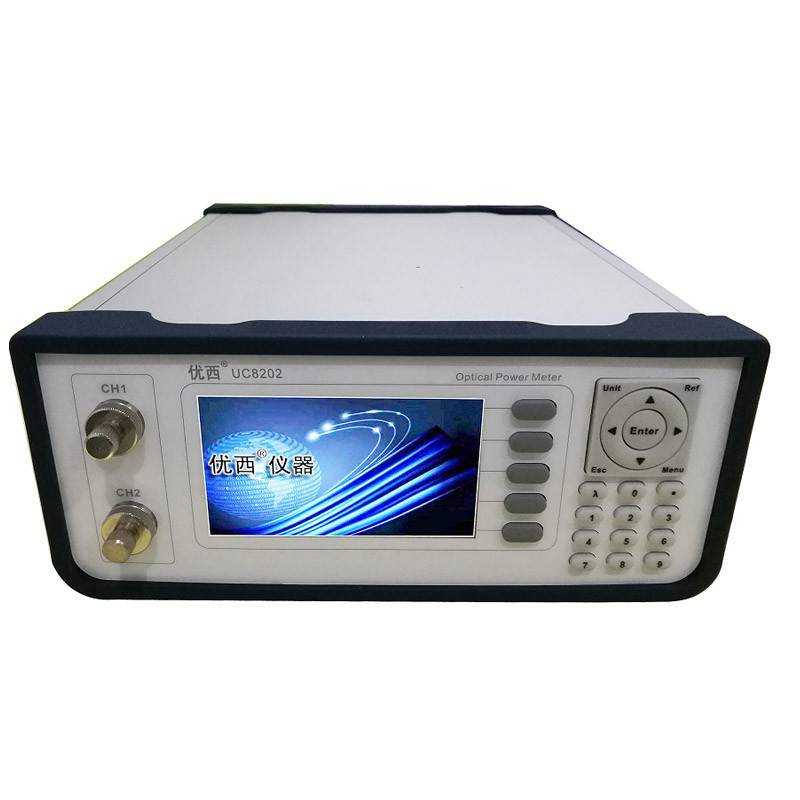

اللوحة الأمامية للمضيف
خذ سطح المكتب UC8202 كمثال:
عرض
تعرض شاشة LCD قياسات في الوقت الفعلي للطاقة الضوئية وأطوال موجات التشغيل والقيم المرجعية للقدرة ومتوسط قيم الوقت لكلتا القناتين.
المفاتيح
يتم تنفيذ عملية التحكم وإعداد المعلمة لأداة عداد الطاقة بالضغط على المفتاح.
قناة الإدخال البصري
واجهة إدخال إشارة الليزر ، يمكن للمحول اختيار اتصال محول FC / PC أو FC / APC القياسي ، المحدد من قبل العميل عند شراء المنتج.
اللوحة الخلفية للمضيف
متطلبات امدادات الطاقة
يتوافق الجهاز مع لوائح الفئة الثانية من الجهد الزائد.جهد التشغيل هو 100 ~ 240 فولت تيار متردد ، نطاق التردد هو 48 ~ 66 هرتز ، جهد التشغيل 115 فولت ، الحد الأقصى لتيار الاستهلاك هو 230 مللي أمبير ؛عندما يكون جهد التشغيل 230 فولت ، فإن الحد الأقصى لتيار الاستهلاك هو 120 مللي أمبير.
منفذ USB
واجهة USB هي واجهة قياسية من النوع B ذات 4 نواة ، والتي يمكن توصيلها بالأداة والكمبيوتر الشخصي ، ويمكن التحكم في الأداة عن طريق برنامج المراقبة.
كابل توصيل USB
لا يمكن أن يتجاوز طول كبل USB 5 أمتار.خلاف ذلك ، لا يمكن استخدام سوى موسع طرفي USB تابع لجهة خارجية.بشكل عام ، يمكن أن يصل الحد الأقصى لطول التمديد إلى 50 مترًا.
المنفذ التسلسلي RS232
يتم تعيين معلمات المنفذ التسلسلي للأداة على قيمة ثابتة.يجب أن تتطابق إعدادات معلمة المنفذ التسلسلي للكمبيوتر مع إعدادات معلمة الأداة.
