تفاصيل المنتج:
|
| حزمة الجهاز: | فراشة | دقة الطول الموجي: | ± 2 نانومتر |
|---|---|---|---|
| انتاج الطاقة: | ≥20 ميغاواط | عرض النطاق الترددي @ 3 ديسيبل: | ＜ 3 ميجا هرتز 0.03 مساءً |
| استقرار طاقة الإخراج في غضون 15 دقيقة: | ≤ ± 0.02 ديسيبل | استقرار طاقة الإخراج خلال 8 ساعات: | ≤ ± 0.05 ديسيبل |
| درجة حرارة التخزين: | -30 درجة مئوية + 80 درجة مئوية | أبعاد: | 235 ملم عرض ، 55 ملم ارتفاع ، 320 ملم د |
| إبراز: | مصدر ليزر قابل للضبط بطول موجي خاص على شكل فراشة,مصدر ليزر قابل للضبط 2 نانومتر عالي الثبات |
||
مصدر ليزر ذو طول موجي خاص على شكل فراشة ثبات عالي ± 2 نانومتر

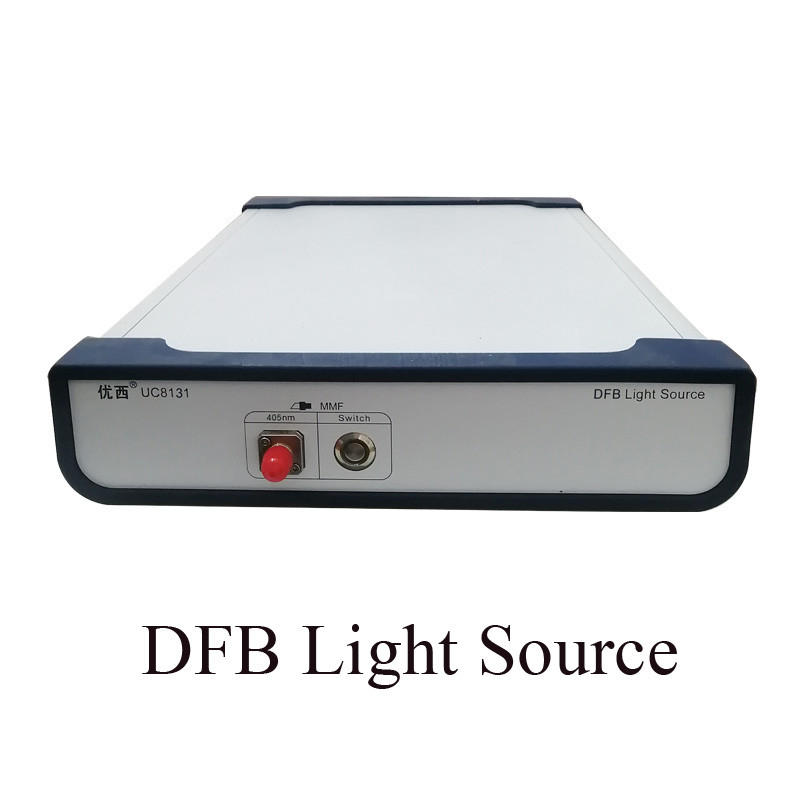

UC8131 مصدر ليزر ذو طول موجي خاص
ذكرنا
يمكن استخدام مصدر الليزر متعدد القنوات UC812n / UC813n لأجهزة WDM CWDM وأجهزة WDM عالية الدقة وأجهزة مصفوفة الدليل الموجي البصري AWG وأجهزة الدليل الموجي البصري المستوي PLC والمكبر البصري EDFA وقياس الألياف البصرية العامة الأخرى وتطبيقها.على وجه الخصوص ، إنها مناسبة للإنتاج الضخم والكشف عن PLCS للمقرنات والموجهات الموجية الضوئية المستوية.
نقطة خاصة
يتميز مصدر الليزر متعدد القنوات UC812n / UC813n بخصائص استقرار الخرج العالي ، الحجم الصغير ، التشغيل السريع وما إلى ذلك.يمكن أن توفر معدات مصدر الضوء قنوات متعددة لإشارة خرج مصدر الضوء ذات الطول الموجي الثابت.يمكن لـ Guangzhou youxi أيضًا تخصيص 850 ، 980 ، 1250 ، 1270 ... 1610 ، 1625 نانومتر وأي مجموعة من اثنين أو أربعة أو أكثر من معدات مصدر الضوء ذات الطول الموجي.
وصف واجهة المنتج
مقدمة الصك
في الجزء الخلفي من الصك
متطلبات امدادات الطاقة
يتوافق الجهاز مع لوائح الفئة الثانية من الجهد الزائد.جهد التشغيل هو 100 ~ 240 فولت تيار متردد ، نطاق التردد هو 48 ~ 66 هرتز ، جهد التشغيل 115 فولت ، الحد الأقصى لتيار الاستهلاك هو 230 مللي أمبير ؛عندما يكون جهد التشغيل 230 فولت ، فإن الحد الأقصى لتيار الاستهلاك هو 120 مللي أمبير.
وصف واجهة الاتصال
يوجد منفذا اتصال على اللوحة الخلفية للأداة ، وهما USB وواجهة RS232.
واجهة USB
واجهة USB هي واجهة قياسية من النوع B ذات 4 نواة ، والتي يمكن توصيلها بالأداة والكمبيوتر الشخصي ، ويمكن التحكم في الأداة عن طريق برنامج المراقبة.
واجهة RS232
يتم تعيين معلمات المنفذ التسلسلي للأداة على قيمة ثابتة.يجب أن تتطابق إعدادات معلمة المنفذ التسلسلي للكمبيوتر مع إعدادات معلمة الأداة.
واجهة إخراج مصدر الضوء
واجهة موصل مصدر الضوء لإخراج إشارة الليزر.حدد موصلات FC / PC أو FC / APC وألياف SMF أو MMF وفقًا لملصق نوع الألياف الموجود على لوحة العدادات.
يعرض شرح الطول الموجي قيمة الطول الموجي للقناة المقابلة.
زر تبديل القناة
بعد تشغيل الجهاز ، قم بتشغيل مفتاح الطاقة ويبدأ ضوء مؤشر زر تبديل القناة في الوميض.في هذا الوقت ، تدخل الأداة في حالة الاختبار الذاتي وينطفئ ضوء مؤشر القناة بعد اكتمال الاختبار الذاتي.
يجب على المشغل تحديد منفذ القناة المقابل وفقًا لطول الموجة المطلوب ، ولمس زر التبديل برفق ، ثم قم بإضاءة ضوء المؤشر.إذا كان زر تبديل القناة ثابتًا ، فهذا يعني أنه تم تشغيل ليزر القناة المقابلة ويمكن استخدامه.
