تفاصيل المنتج:
|
| عدد القنوات: | 1 | نطاق الطول الموجي: | 850 ~ 1700 نانومتر |
|---|---|---|---|
| نطاق القوة: | +10 ~ -70 ديسيبل / + 25 ~ -55 ديسيبل | فترة أخذ العينات: | 1 مللي ثانية (1 كيلو هرتز) |
| عدم اليقين المطلق (الدقة) في حالة مرجعية: | ± 4٪ (1200 نانومتر ~ 1610 نانومتر) | عدم اليقين النسبي (الدقة) في حالة مرجعية: | ＜ 0.02 ديسيبل نموذجي |
| درجة حرارة التشغيل: | 0 +40 | ||
| إبراز: | مقياس الطاقة الضوئية أحادي القناة,مقياس الطاقة الضوئية 65dBm |
||

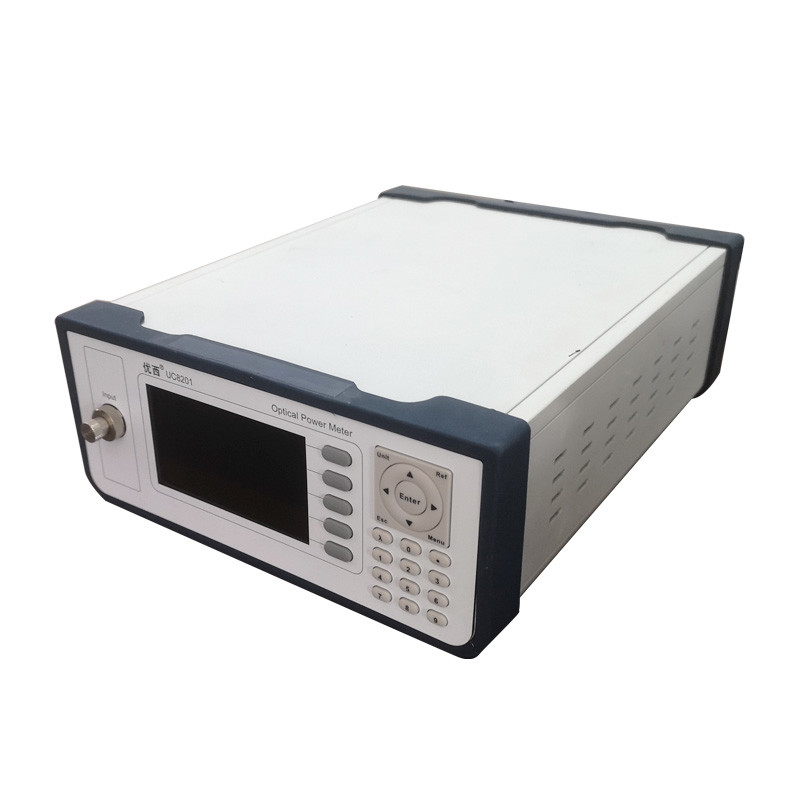

مقياس الطاقة الضوئية أحادي القناة مع نطاق الطاقة +10 ~ -65dBm / + 25 ~ -50dBm
| نموذج # | UC8204 | |||
| عدد القنوات | 4 | |||
| نطاق القوة | +10 ~ -70 ديسيبل | |||
| نطاق الطول الموجي | 850 ~ 1700 نانومتر | |||
| الطول الموجي للمعايرة | 850/908/1270/1290/1310/1330/1510/1530/1550/1570 نانومتر | |||
| فترة أخذ العينات | 1 مللي ثانية (1 كيلو هرتز) | |||
| تطبيق نوع الألياف | معيار SM و MM يصل إلى حجم نواة 62.5 ميكرومتر | |||
|
مطلق عدم اليقين (الدقة) في حالة مرجعية |
± 4٪ (1200 نانومتر ~ 1610 نانومتر) | |||
|
نسبيا عدم اليقين (الدقة) في حالة مرجعية |
＜ 0.02 ديسيبل نموذجي | |||
| الخطية (القوة) | ≤ ± 0.05 ديسيبل (1200 نانومتر ~ 1610 نانومتر ، 0 ~ -50 ديسيبل) | |||
| تعويض الخساره | ＞ 40 ديسيبل | |||
| درجة حرارة التشغيل | 0 + 40 ℃ | |||
| درجة حرارة التخزين | -30 درجة مئوية + 80 درجة مئوية | |||
| فترة إعادة المعايرة | سنتان | |||
| أبعاد | 245 ملم عرض ، 105 ملم ارتفاع ، 320 ملم د | |||
| وزن | 2.0 كجم | |||
UC8202 / 4تعد أنظمة اختبار عداد الطاقة الضوئية فعالة وصغيرة الحجم وسريعة البدء وبأسعار معقولة.أنها توفر خيارات قياس الطاقة الضوئية منخفضة الطاقة وعالية الطاقة وقناة واحدة وثنائية القناة.
تقدم عدادات الطاقة الضوئية UC8202 / 4 2 / 4channel أداءً فائقًا واقتصاديًا وعمليًا للأغراض العامة لتطبيقات اختبار الألياف البصرية والقياس.إنه مصمم خصيصًا للاستخدام في خطوط الإنتاج ذات الحجم الكبير.
متطلبات التيار المتردد
يتوافق الجهاز مع لوائح الفئة الثانية من الجهد الزائد.جهد التشغيل هو 100 ~ 240 فولت تيار متردد ، نطاق التردد 48-66 هرتز ، جهد التشغيل 115 فولت عندما يكون الحد الأقصى لتيار الاستهلاك 230 مللي أمبير ؛جهد التشغيل 230 فولت ، الأكثر
الحد الأقصى لتيار الاستهلاك هو 120mA.
سلك الطاقة
وفقًا لمعايير السلامة الدولية ، تم تجهيز الجهاز بسلك طاقة ثلاثي النواة يتوافق مع المعايير الوطنية.قم بتوصيل سلك الطاقة فقط قم بتوصيله بمأخذ طاقة مع حماية أرضية.
مؤشر الطاقة
يضيء مؤشر الطاقة عند تشغيل الجهاز.
وصف واجهة الاتصال
يوجد منفذا اتصال على اللوحة الخلفية للأداة ، وهما واجهة USB وواجهة RS232.
واجهة USB
واجهة USB هي واجهة قياسية ذات 4 نوى من النوع B ، والتي يمكن توصيلها بالأداة والكمبيوتر الشخصي ، ويمكن التحكم في الأداة عن طريق برنامج المراقبة.
المنفذ التسلسلي RS232
يتم تعيين معلمات المنفذ التسلسلي للأداة على قيمة ثابتة.يجب أن تتطابق إعدادات معلمة المنفذ التسلسلي للكمبيوتر مع إعدادات معلمة الأداة.
المعلمات الثابتة:
معدل الباود: 115200
عدد الأرقام: 8
تحقق: لا شيء
رقم التوقف: 1
واجهة RS232
