تفاصيل المنتج:
|
| اسم المنتج: | عداد الطاقة الضوئية | نوع الألياف: | الألياف SM MM |
|---|---|---|---|
| نطاق الطول الموجي: | 850 ~ 1700 نانومتر | الطول الموجي للمعايرة: | 850/980/1310/1510 ~ 1640nm معايرة مستمرة |
| واجهة الإدخال البصري: | دعم وصلة الألياف العارية أو محول FC / LC / SC | تعويض الخساره: | ＞ 40 ديسيبل |
| إبراز: | مقياس الطاقة الضوئية السريع 1640 نانومتر,مقياس الطاقة الضوئية بالألياف الضوئية SM MM |
||

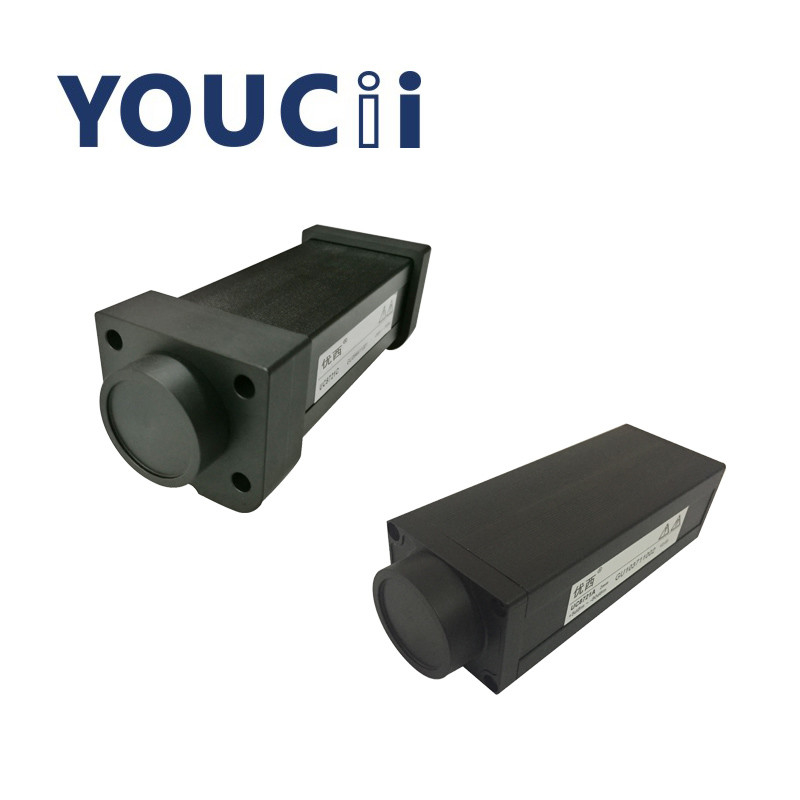

مسبار عداد الطاقة الضوئية السريع + 5 ~ -80dBm نطاق الطاقة
UC8721هي وحدة قياس الطاقة الضوئية لواجهة USB.تصل فترة أخذ العينات إلى ميكروثانية ، ويمكنها جمع البيانات ومعالجتها بسرعة عالية.
الUC8721توفر وحدة عداد الطاقة الضوئية منفذ اتصال USB متصل بجهاز الكمبيوتر.يستخدم المشغل برنامجه التجريبي للتحكم في UC8721 ، وعرض قيم القياس وتعيين المعلمات.الUC8721توفر وحدة قياس الطاقة الضوئية أداءً فائقًا في اختبار مكونات DWDM ومكونات AWG و PLC والمكبرات الضوئية وأداء تطبيقات اختبار وقياس الألياف الضوئية للأغراض العامة الأخرى.بالمقارنة مع وحدات قياس الطاقة UC Instruments الأخرى ، تتميز UC8721 بأخذ عينات عالية السرعة وأبعاد مضغوطة وهي مناسبة بشكل خاص لنظام أخذ عينات مقياس الطاقة الضوئية الذي يتم تجميعه في أشكال مختلفة وقنوات متعددة.
تحديد
| نموذج # | UC8721A | UC8721B | UC8721C | UC8721D | UC8721H |
| عنصر الاستشعار | InGaAs | ||||
| نطاق الطول الموجي | 850 ~ 1700 نانومتر | ||||
| الطول الموجي للمعايرة | 850/980/1310/1510 ~ 1640 نانومتر معايرة مستمرة | ||||
| نطاق القدرة (ديسيبل) | + 5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
| فترة أخذ عينات الطاقة (معدل) | 100 لنا (10 كيلو هرتز) | 10 لنا (100 كيلو هرتز) | |||
| تطبيق نوع الألياف | معيار SM و MM | ||||
| واجهة الإدخال البصري | دعم مفصل الألياف العارية أو محول FC / LC / SC | ||||
|
مطلق عدم اليقين (الدقة) في حالة مرجعية |
± 4٪ (1200 نانومتر ~ 1610 نانومتر) | ||||
|
نسبيا عدم اليقين (الدقة) في حالة مرجعية |
＜ 0.02 ديسيبل القيم النموذجية | ||||
| الخطية (القوة) | ≤± 0.06 ديسيبل (1200 ~ 1610 نانومتر ، + 0 ~ -60 ديسيبل) | ||||
| تعويض الخساره | ＞40 ديسيبل | ||||
| واجهة الاتصالات | USB | + حساب المثلثات | + حساب المثلثات + BNC | + حساب المثلثات | |
| فترة المعايرة | سنتان | ||||
| درجة حرارة التشغيل | 0 ~ + 40 درجة | ||||
| درجة حرارة التخزين | -30 ~ + 80 درجة | ||||
| أبعاد | 52 مم ارتفاع ، 60 مم عرض ، 150 مم د | ||||
| وزن | 1.0 كجم | ||||
ملاحظة: UC8721 متاح في A / B / C / D / H ، وهو مناسب لبيئات التطبيقات المختلفة.
