تفاصيل المنتج:
|
| نطاق الحرارة الشغالة: | 0 ~ 55 درجة مئوية | جهد إمداد الطاقة: | 100 ~ 240 فولت |
|---|---|---|---|
| الابعاد الكلية: | 235 × 55 × 320 ملم | نوع الموصل: | SMA |
| أنواع التعليمات البرمجية المدعومة: | PRBS 2n-1، n = 7، 9، 10، 11، 15،23، 31، ما يصل إلى 20 بت / قناة، معرف المستخدم / PRBS 2n-1، n = 9، 1 | مقاومة الإخراج: | 100 أوم |
| إبراز: | 400G اختبار خطأ بت,BERT Bit Error Tester |
||
100G / 400G Bit-Error Tester BERT بأداء عالي التكلفة
نظرة عامة على

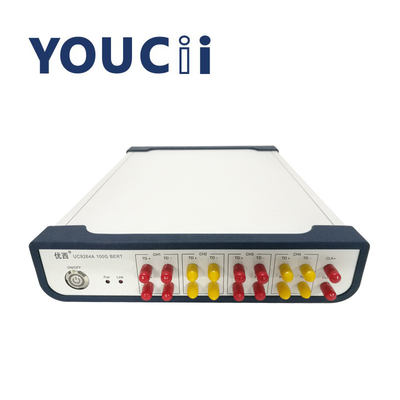

UC9264A عبارة عن جهاز اختبار خطأ بت منتج 100G.يمكن استخدامه في تطوير واختبار الإنتاج للأجهزة البصرية والكابلات عالية السرعة والوحدات البصرية وأنظمة الاتصالات.يدعم معدلات متعددة تتراوح من 9.953 جيجابت في الثانية إلى 14.5 جيجابت في الثانية و 25-29 جيجابت في الثانية.
طلب
تنطبق على جميع أنواع الوحدات الخفيفة (QSFP28 CFP2 ، CFP4 ، SFP28 ، SFP + ، QSFP + ، CFP) والنظام الفرعي لاختبار الأخطاء
مناسب لجميع أنواع الكابلات النشطة والسلبية واختبار الألياف النشطة
بمثابة مصدر إشارة لمنصة اختبار 10G و 100G
سمات
يدعم معدلات تتراوح من 9.953 جيجابت في الثانية إلى 14.5 جيجابت في الثانية ومن 25 إلى 29 جيجابت في الثانية
يدمج أربعة مولدات رمز قابلة للبرمجة وأربعة أجهزة كشف خطأ.
وحدة ساعة داخلية متكاملة ؛
وحدة استرجاع ساعة متكاملة للكشف عن خطأ البت ؛
تحديد
| نموذج | دقيقة | نموذج | الأعلى | وحدة | ملاحظة |
| المعاملات الشاملة | |||||
| جهد إمداد الطاقة | 100 | 220 | 240 | الخامس | التيار المتردد (ac) ، 50-60 هرتز |
| استهلاك الطاقة | 20 | دبليو | |||
| درجة حرارة العمل | 0 | 55 | ℃ | ||
| بحجم | 235 × 55 × 320 | مم | |||
| كاشف خطأ البت (ED) | |||||
| نطاق مستوى الإدخال | 100 | - | 1200 | mVppd | المدخلات التفاضلية ، اقتران التيار المتردد |
| نطاق معدل الإدخال | 9.953 | - | 29 | جيجابت في الثانية | |
| 100 | أوم | فرق | |||
| نوع الموصل | SMA | الفرق ، اللوحة الأمامية | |||
| أنواع التعليمات البرمجية المدعومة | PRBS 2n-1 ، n = 7 ، 9 ، 10 ، 11 ، 15 ، 23 ، 31 ، ما يصل إلى 20 بت / قناة ، من تحديد المستخدم | معدل 9.953 ~ 14.5 جيجابت في الثانية | |||
| PRBS 2n-1 ، n = 9 ، 15 ، 31 | معدل 25 ~ 29 جيجابت في الثانية | ||||
| مولد كود قابل للبرمجة (PPG) | |||||
| نطاق مستوى الإخراج | 200 | - | 1100 | mVppd | اقتران تفاضلي بالتناوب |
| نطاق معدل الإخراج | 9.953 | - | 29 | جيجابت في الثانية | 9.953 ~ 14.5 / 25 ~ 29 جيجابت في الثانية |
| مقاومة الإخراج | 100 | أوم | التفاضل | ||
متطلبات التيار المتردد
يتوافق الجهاز مع لوائح الفئة الثانية من الجهد الزائد.جهد التشغيل هو 100 ~ 240 فولت تيار متردد ، نطاق التردد 48-66 هرتز ، جهد التشغيل 115 فولت عندما يكون الحد الأقصى لتيار الاستهلاك 230 مللي أمبير ؛جهد التشغيل 230 فولت ، الأكثر
الحد الأقصى لتيار الاستهلاك هو 120mA.
سلك الطاقة
وفقًا لمعايير السلامة الدولية ، تم تجهيز الجهاز بسلك طاقة ثلاثي النواة يتوافق مع المعايير الوطنية.قم بتوصيل سلك الطاقة فقط قم بتوصيله بمأخذ طاقة مع حماية أرضية.
مؤشر الطاقة
يضيء مؤشر الطاقة عند تشغيل الجهاز.
وصف واجهة الاتصال
يوجد منفذا اتصال على اللوحة الخلفية للأداة ، وهما واجهة USB وواجهة RS232.
واجهة USB
واجهة USB هي واجهة قياسية ذات 4 نوى من النوع B ، والتي يمكن توصيلها بالأداة والكمبيوتر الشخصي ، ويمكن التحكم في الأداة عن طريق برنامج المراقبة.
