تفاصيل المنتج:
|
| قرار الطول الموجي: | 1.0 م | دقة الطول الموجي المطلقة: | ± 10 مساءً ، النوع. ± 5 مساءً |
|---|---|---|---|
| استقرار القوة: | ± 0.005 ديسيبل (15 دقيقة) ± 0.05 ديسيبل (24 ساعة) | خطية القوة: | ± 0.3 ديسيبل |
| نطاق قياس القوة: | +5 ديسيبل إلى -85 ديسيبل ميلي واط | درجة حرارة العمل: | 0 درجة مئوية ~ + 45 درجة مئوية |
| درجة حرارة التخزين: | −40 درجة مئوية ~ + 80 درجة مئوية | ||
| إبراز: | مطياف المسح بالليزر بقناتين,مطياف المسح بالليزر بدرجة حرارة ثابتة |
||
مقياس طيفي للكشف بالليزر من قناين اثنتين ±5 Pm عادة، 24 ساعة عند درجة حرارة ثابتة

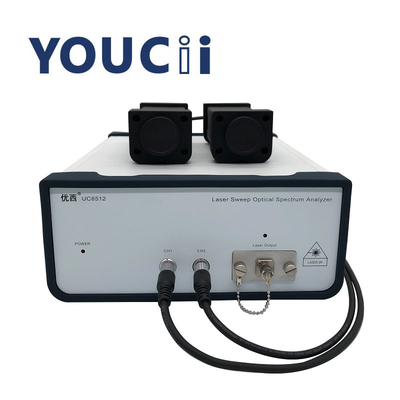

تحليل الطيف الفحص بالليزر U8512 هو جهاز سلبي اختبار وتحليل الطيف نظام التحكم به من قبل جهاز كمبيوتر. يتم استخدامه أساسا لمكونات WDM الخام، ومكونات WDM عالية الكثافة،الـ (interleaver)، AWG، WSS، OPM، مكونات DPSK والقياس العامة الأخرى الألياف الضوئية الضوئية والتطبيق. يتم دمج مصدر الضوء الليزر قابلة للتوجيه في النظام، ومع عداد الطاقة البصرية،يمكن أن يكون منصة نظام اختبار مصدر ضوء ليزر قابلة للتعديل بدقة عالية في طول الموجة ووظيفة مسح سريعة.
المواصفات
|
# النموذج # |
UC8512C+UC88201 |
| مصدر ضوء ليزر قابل للتعديل | |
|
نطاق طول الموجة |
1525.00 ~ 1568.00 nm |
|
الطاقة الخارجة |
13 ديسيبل |
|
دقة طول الموجة |
10 مساء |
|
دقة طول الموجة المطلقة |
±العاشرة مساءً، تايب.±الخامسة مساءً |
|
دقة طول الموجة النسبية |
± 5 مساء، عادة ± 2 مساء |
|
إمكانية تكرار طول الموجة |
± 3 مساء، عادة ± 1 مساء |
|
استقرار طول الموجة |
± 5 مساءً (عادة، 24 ساعة عند درجة حرارة ثابتة) |
| سرعة ضبط | ≤ 2 ms لكل خطوة |
|
استقرار الطاقة |
±0.005dB (15min) ±0.05dB (في 24 ساعة) |
|
إمكانية تكرار الطاقة |
± 0.05 ديسيبل |
|
خطية الطاقة |
± 0.3 ديسيبل |
| مسطحة الطاقة | 0.3 ديسيبل القيم النموذجية 0.05 ديسيبل |
| معدل رفض الوضع الجانبي | ≥ 40 ديسيبل |
| كثافة الضوضاء النسبية | القيم النموذجية < -135 ديسيبل |
| مقياس الطاقة البصرية | |
| نطاق طول الموجة | 850 nm إلى 1625 nm |
| نطاق قياس الطاقة | +5 dBm إلى -85 dBm |
| دقة القوة | < ± 4٪ |
| إمكانية تكرار الطاقة | < 0.1 ديسيبل |
| وظيفة الفحص: مجهزة ببرنامج فحص الأجهزة DWDM/Isolator/GFF | |
| وضع الفحص |
فحص الطيفي بالليزر سريع التحكم |
| نسبة الدقة | الساعة الواحدة بعد الظهر |
| الدقة | الخامسة مساءً |
| عرض الطاقة | عرض الطاقة القصوى |
| وظيفة طول الموجة المركزي | عرض طول الموجة المركزي وعرض عرض النطاق الترددي 3dB |
| وظيفة مرجعية | الاختبار المرجعي |
| طاقة محول الطاقة | التيار المتردد 100 ~ 240 فولت ، 48 - 66 هرتز ، 100 فولت أقصى. |
| العرض | واجهة تحكم جهاز الكمبيوتر |
| واجهة الخروج البصرية | مرفق FC/PC |
| واجهة الاتصال | واجهة USB / RS232 |
| درجة حرارة التخزين | -40°C ~ +80°C |
| درجة حرارة العمل | 0°C ~ +45°C |
| الأبعاد | 245 ملم غرباً، 105 ملم شمالاً، 320 ملم غرباً |
| الوزن | 3.0kg |
متطلبات إمدادات الطاقة
الـUC8512C+UC88201تتوافق مع لوائح التفوق المستوى الثاني. فولتاج التشغيل هو 100 ~ 240V فولتاج التيار المتردد، نطاق التردد هو 48 ~ 66Hz، فولتاج التشغيل هو 115V،الحد الأقصى لتناول التيار 230mAعندما يكون الجهد التشغيلي 230 فولت ، يكون الحد الأقصى لتناول التيار 120mA.
منفذ USB
واجهة USB هي واجهة قياسية من النوع B ذات 4 نواة ، والتي يمكن توصيلها إلىUC8512C+UC88201والجهاز يمكن التحكم به بواسطة برنامج مراقبة.
كابل اتصال USB
طول كابل USB لا يمكن أن يتجاوز 5 م. خلاف ذلك ، يمكن استخدام مُطول محيطي USB من طرف ثالث فقط. بشكل عام ، يمكن أن يصل الحد الأقصى لطول التمديد إلى 50 م.
منفذ RS232 التسلسلي
يتم تعيين معايير الميناء التسلسلي للمعدة إلى قيمة ثابتة. يجب أن تتطابق إعدادات معايير الميناء التسلسلي للكمبيوتر مع إعدادات معايير المعدة.
تعريف دبوس واجهة RS232
