تفاصيل المنتج:
|
| Pattern: | PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16, PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B. | وضع ترميز الإشارة: | NRZ / PAM4 |
|---|---|---|---|
| 25G تشويش إخراج البيانات (RMS): | 500 | درجة حرارة التشغيل: | 10 ~ 50 |
| مخرج الساعة (جيجاهرتز): | 0.2 ~ 13.28 | ضمان: | سنة واحدة |
| واجهة إدخال وإخراج البيانات: | تفاضلية ، وصلة تيار متردد ، مقاومة 50 أوم ، أنثى 2.92 مم SMA | مخطط العين PAM الخطي: | 0.95 ~ 1 |
| إبراز: | PM4 BERT Tester,400G BERT Tester |
||

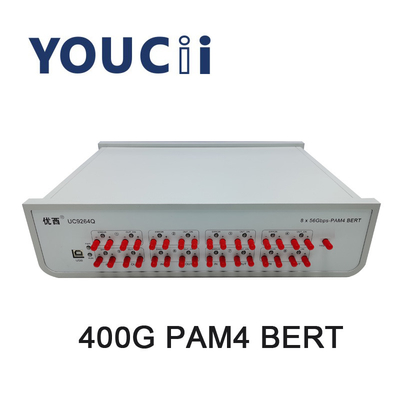

UC9264Qمعدل دعم 400G PM4 BERT Tester PAM 14.0625 ، 26.5625 ، 28.9 جيجابايت.
1. وضع ترميز الإشارة: NRZ و PAM4 ، والتي يمكنها التبديل بحرية تلقائيًا بين إشارات NRZ و PAM4.
2. مخرجات متزامنة من ثماني قنوات ، تستخدم لاختبار منتجات 6.144g ، 10G ، 40G ، 100G ، 200G و 400G ، يمكن أن يكون اختبار رمز الخطأ بشكل مستقل أو اختبار متزامن ثماني القنوات.
3. دعم الكشف المستمر عن رمز الخطأ وتوقيت رمز الخطأ ، ودعم وظيفة FEC للأجهزة KP4 / KR4.
4. معدل دعم NRZ: 6.144 ، 10.3125 ، 25 ، 25.78125 ، 26.5625 ، 28.05 جيجابت في الثانية.
5. معدل دعم PAM: 14.0625 ، 26.5625 ، 28.9 GBd.
6. يدعم NRZ PRBS7 و 9 و 10 و 11 و 15 و 23 و PRBS31 و User Defined.
نوع كود دعم PAM4: PRBS11Q، 13Q، 15Q، 20Q، 23Q، 31Q، 49Q، 58Q، SSPRQ، JP03A، JP03B، User Defined.
8. تردد ساعة التقسيم الافتراضي 4 تردد ، دعم ربع ، 1/8 ، 1/16 ، 1/32 ، 1 ، 64 ، 1 / تردد من 128 نقطة.
9. وضع الاتصال: USB إلى HID.لا يوجد محرك ، والاتصال بالمعدات من خلال برامج الكمبيوتر الشخصي ، وتعيين مقياس رمز الخطأ واختبار معدل رمز الخطأ.
تخصيص
| لا. | معامل | دقيقة | يكتب | الأعلى | وحدة |
| 1 | وضع ترميز الإشارة | NRZ / PAM4 | |||
| 2 | معدل البيانات | 6.144 | 6.144،10.3125،20،25،25.78125،26.5625،28.05 | 28.05 | جيجابت في الثانية |
| 3 | نمط |
PRBS7 ، PRBS9 ، PRBS11 ، PRBS13 ، PRBS15 ، PRBS16 ، PRBS23 ، PRBS31 ، USER PRBS13Q ، SSPRQ ، JP03A ، JP03B. |
|||
| 4 | أوقات الصعود والهبوط (20٪ إلى 80٪) | 14 | 35 | ملاحظة | |
| 5 | انعكاس النمط | يتم عكس الإشارة في الطرف المستقبل تلقائيًا | |||
| 6 | سعة خرج الإشارة (طرف واحد) | 200 | 800 | 1000 | بالسيارات |
| 7 | 25G تشويش إخراج البيانات (RMS) | 500 | 700 | خ | |
| 8 | واجهة إدخال وإخراج البيانات | تفاضلية ، وصلة تيار متردد ، مقاومة 50 أوم ، أنثى 2.92 مم SMA | |||
| 9 | على مدار الساعة من | 0.2 | 6.64 | 13.28 | جيجاهرتز |
| 10 | حساسية إدخال إشارة البيانات (طرف واحد) | 50 | mVpp | ||
| 11 | مخطط عين إخراج البيانات معبر نقطة NRZ | 49 | 50 | 52 | ٪ |
| 12 | ارتفاع العين PAM4 (ارتفاع كل عين) | 80 | 110 | 200 | بالسيارات |
| 13 | مخطط العين PAM الخطي | 0.95 | 0.98 | 1 | |
| 14 | درجة حرارة التشغيل | 10 | 25 | 50 | درجة مئوية |
