تفاصيل المنتج:
|
| نطاق معدل البيانات （جيجابت في الثانية）: | 0.155 ~ 11.3 | وقت صعود الساعة (OC-192) (20٪ ~ 80٪) （ps）: | 22.2 ~ 33.1 |
|---|---|---|---|
| وقت سقوط الساعة (OC-192) (80٪ ~ 20٪) （ps）: | 23.9 ~ 33.7 | الخسارة الداخلية （mV） من كشف الإشارة (LOS) （）: | 5 (حساسية) ~ 128 (حمل زائد) |
| درجة حرارة التشغيل （℃）: | -40 ~ 85 | ||
| إبراز: | وحدة استعادة ساعة CDR,وحدة استعادة الساعة بمعدل 10 جيجابت في الثانية |
||

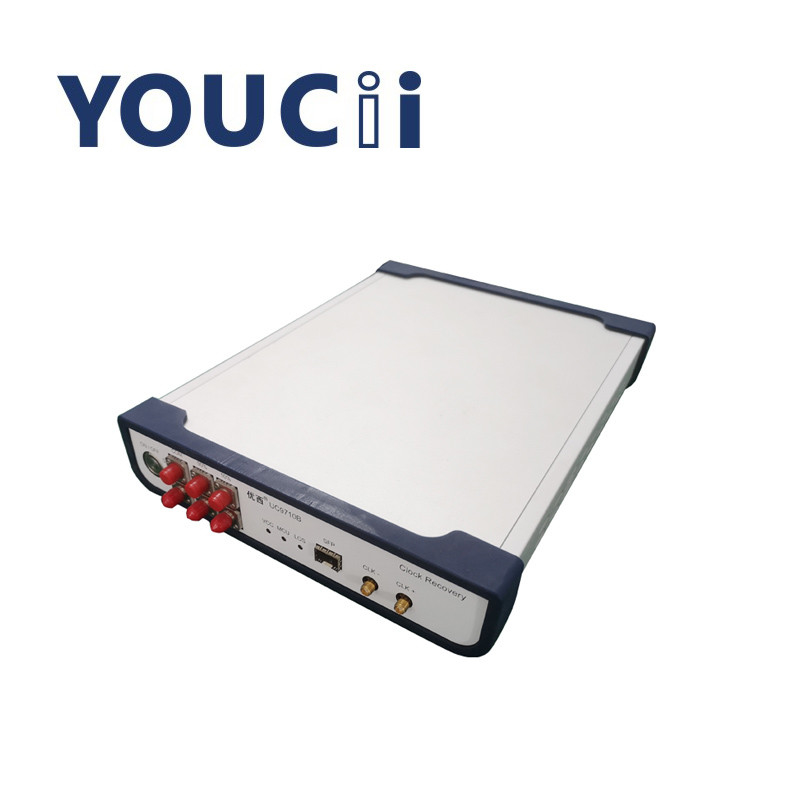

UC9710Bمعدل التكيف الكامل 10 جيجابت في الثانية CDR وحدة استعادة الساعة معدل التكيف
يستخدم UC9710 CDR (وحدة استعادة الساعة) بشكل أساسي لتوفير إشارة استعادة الساعة في بيئة الاختبار دون تشغيل الساعة ، وذلك لاستخدام راسم أخذ العينات لاختبار مخطط العين البصري للجهاز.التطبيق النموذجي هو اختبار معدات الشبكة الضوئية أو منتج BOB في تطبيق PON.نظرًا لأن الجهاز الضوئي نفسه لا يحتوي على خرج ساعة تقسيم التردد ، فمن الضروري استعادة إشارة الساعة لتشغيل راسم أخذ العينات عند اختبار مخطط العين البصري.
يحتوي UC9710 CDR على منفذ بصري SFP ، وهو مناسب لـ SFP التقليدية المغلفة SFP و SFP + و OLT SFP والوحدات البصرية الأخرى.يحتاج فقط إلى الطرف المتلقي للوحدة الضوئية لتحويل الإشارة الضوئية إلى الإشارة الكهربائية ، ثم استخراج ساعة الإشارة الكهربائية وإخراجها.تستخدم إشارة الساعة بشكل أساسي لإشارة الزناد من الذبذبات.يتكيف هذا الجهاز ذاتيًا مع المعدل ولا يتطلب تكوين البرامج.
تخصيص
| لا. | تحديد | الأعلى. | دقيقة. | وحدة. |
| 1 | نطاق معدل البيانات | 11.3 | 0.155 | جيجابت في الثانية |
| 2 | نطاق الطول الموجي | 1600 | 800 | نانومتر |
| 3 | نطاق الإدخال البصري (تحدده حساسية الوحدة النمطية) | +3 | -15 | ديسيبل |
| 4 | خرج نطاق الساعة الكهربائية المسترد | 5.65 / 2.825 | 0.0775 / 0.03875 | جيجاهرتز |
| 5 | سعة الساعة الكهربائية الناتجة | 600 (القيمة النموذجية) | mVpp | |
| 6 | وقت صعود الساعة (OC-192) (20٪ ~ 80٪) | 33.1 | 22.2 | ملاحظة |
| 7 | وقت سقوط الساعة (OC-192) (80٪ ~ 20٪) | 33.7 | 23.9 | ملاحظة |
| 8 | عدم استقرار الإخراج (10.3125 جيجابت في الثانية) | 1 (القيمة النموذجية) | ملاحظة | |
| 9 | تردد الساعة (10.3125 جيجابت في الثانية ، مقسومًا على 2/4) | 5.156 / 2.578 | 5.156 / 2.578 | جيجاهرتز |
| 10 | كشف الفقد الداخلي للإشارة (LOS) | 128 (الزائد) | 5 (حساسية) | بالسيارات |
| 11 | جهد إمداد الطاقة (جهد الدخل لمصدر الطاقة الخارجي) | 5.5 | 4 | الخامس |
| 12 | درجة حرارة التشغيل | 85 | -40 | ℃ |
عند اختبار راسم الذبذبات لأخذ العينات نمط العين البصري وشكل الموجة ، يجب تشغيله بواسطة نفس مصدر الإشارة المقاسة.تُستخدم وحدة CDR (استعادة الساعة) بشكل أساسي في بيئة الاختبار التي تتطلب أخذ عينات من راسم الذبذبات لاختبار خريطة العين البصرية ، ولكنها لا توفر ساعة تشغيل.التطبيق النموذجي هو اختبار معدات الشبكة الضوئية ، أو لمنتجات BOB في تطبيق PON ، لأن المعدات البصرية المقاسة نفسها لا تحتوي على خرج ساعة تقسيم التردد.يجب استعادة إشارة الساعة لتشغيل راسم أخذ العينات عند اختبار نمط العين البصرية.
تم تجهيز CDR بمنفذ بصري SFP ، والذي يمكن توصيله بوحدات SFP التقليدية و SFP + و OLT SFP ووحدات بصرية أخرى مغلفة في SFP.لا يلزم سوى الطرف المستقبل للوحدة الضوئية ، وهو المسؤول عن تحويل الإشارات الضوئية إلى إشارات كهربائية ، ثم تستخرج الأداة وتخرج ساعة الإشارات الكهربائية.تستخدم إشارات الساعة بشكل أساسي لإطلاق إشارات الذبذبات.
