تفاصيل المنتج:
|
| عنصر الاستشعار: | InGaAs | نطاق القوة: | + 5 ~ -70 ديسيبل 0 ~ 60 ديسيبل |
|---|---|---|---|
| الدقة النسبية - خسارة العائد: | ± 0.4 ديسيبل | دقة الطاقة المطلقة: | ± 0.2 ديسيبل |
| واجهه المستخدم: | RS232 | درجة حرارة التشغيل: | 0 + 40 ℃ |
| فترة إعادة المعايرة: | سنتان | وزن: | 3.5 كجم |
| إبراز: | RS232 إدراج عداد خسارة العودة,70dB البصرية إدراج عودة عداد خسارة |
||

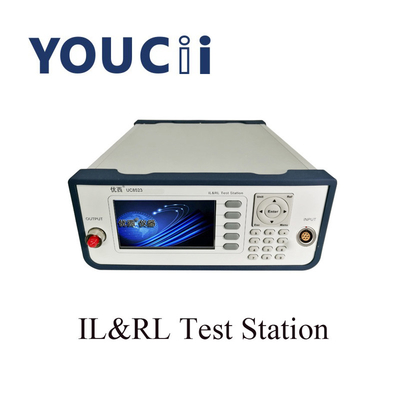

UC8523 أدخل معدات اختبار الاتصالات الضوئية لجهاز قياس خسارة الإرجاع
تخصيص
| نموذج # | UC8523B + UC88201 |
| عنصر الاستشعار | InGaAs |
| نطاق الطول الموجي للعملية | 1310/1550 نانومتر |
| نطاق القوة | + 5 ~ -80 ديسيبل |
| نطاق خسارة العودة | 0 ~ 70 ديسيبل |
| تطبيق نوع الألياف | معيار SM |
| الدقة النسبية - خسارة العائد | ± 0.4 ديسيبل |
| دقة الطاقة المطلقة | ± 0.2 ديسيبل |
| الدقة النسبية - فقدان الإدراج | <0.02 ديسيبل نموذجي |
| واجهه المستخدم | RS232 |
| قوة | 100 ~ 240 فولت تيار متردد |
| درجة حرارة التشغيل | 0 + 40 ℃ |
| درجة حرارة التخزين | -30 درجة مئوية + 80 درجة مئوية |
| فترة إعادة المعايرة | سنتان |
| أبعاد | 245 مم عرض × 105 مم ارتفاع × 320 مم د |
| وزن | 3.5 كجم |
نظرة عامة على
UC8523B DUAL LIGHT LIGHT PLUG LOSS INSTRUMENT عبارة عن جهاز عرض بلوري سائل ، ومخرج مصدر ضوء واحد (محول FC / APC) ، وقياس فقد قابس الطاقة ، وفقد الظهر ، والقياس المباشر لأداة الطاقة الضوئية.
الأداة مناسبة لاختبار مكونات الاتصال البصري ، وفحص التركيب ، وخاصة قياس قابس توصيل كابل الضوء.يمكن بناء النظام في أي اثنين من مصادر الضوء ذات الطول الموجي الثابت.
وصف واجهة المستخدم
اللوحة الأمامية للمضيف
واجهة الإخراج الضوئية هي واجهة FC / APC
اللوحة الخلفية للمضيف
متطلبات امدادات الطاقة
يتوافق UC8523B مع لوائح المستوى الثاني من الجهد الزائد.جهد التشغيل هو 100 ~ 240 فولت تيار متردد ، نطاق التردد هو 48 ~ 66 هرتز ، جهد التشغيل 115 فولت ، الحد الأقصى لتيار الاستهلاك هو 230 مللي أمبير ؛عندما يكون جهد التشغيل 230 فولت ، فإن الحد الأقصى لتيار الاستهلاك هو 120 مللي أمبير.
منفذ USB
واجهة USB هي واجهة قياسية ذات 4 نوى من النوع B ، والتي يمكن توصيلها بـ UC8523 والكمبيوتر الشخصي ، ويمكن التحكم في الأداة عن طريق برنامج المراقبة.
كابل توصيل USB
لا يمكن أن يتجاوز طول كبل USB 5 أمتار.خلاف ذلك ، لا يمكن استخدام سوى موسع طرفي USB تابع لجهة خارجية.بشكل عام ، يمكن أن يصل الحد الأقصى لطول التمديد إلى 50 مترًا.
المنفذ التسلسلي RS232
يتم تعيين معلمات المنفذ التسلسلي للأداة على قيمة ثابتة.يجب أن تتطابق إعدادات معلمة المنفذ التسلسلي للكمبيوتر مع إعدادات معلمة الأداة.
