تفاصيل المنتج:
|
| واجهة إدارة الاتصال / الشبكة: | USB | درجة حرارة العمل: | -20 ℃ إلى + 50 ℃ |
|---|---|---|---|
| درجة حرارة التخزين: | -40 إلى + 85 | رطوبة بيئة العمل: | 20٪ إلى 80٪ |
| رطوبة المتجر: | 5٪ إلى 90٪ | البعد الشامل: | 235W × 55H × 255L （مم） |
| الوزن: | أقل من 2 كجم | ||
| إبراز: | 10G اختبار خطأ أربع قنوات,9.953Gbps اختبار خطأ أربع قنوات |
||

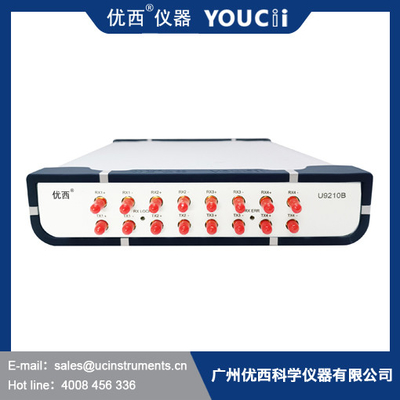

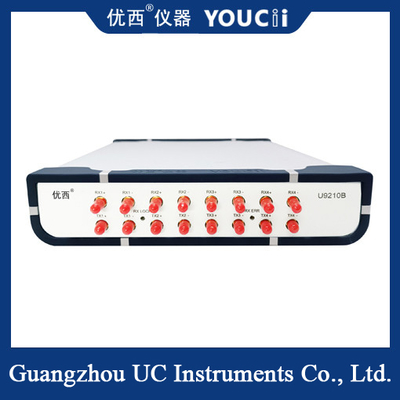

10G اختبار أخطاء البيت أربع قنوات BERT دعم 10Gbps معدلات متعددة
U9210B اختبار الخطأ المتسلسل هو اختبار عام لمعدل الخطأ المصمم لمكونات الاتصالات الرقمية عالية السرعة واختبار النظام.
يقدم اختبار خطأ البيت المتسلسل وظيفة حدوث نوع الكود واكتشاف خطأ البيت بأعلى معدل 11.3Gbps بأداء مرتفع للغاية.يوفر المحلل أربعة منافذ كهربائية التفاضلية (حتى 11.3Gbps) لاختبار أخطاء البت.
يحتوي U9210B على هيكل مضغوط وحجم صغير. دعم واجهات الاتصال USB أو Ethernet يجعل الاندماج في بيئات الاختبار الآلي أكثر سلاسة.
واجهة التشغيل لجهاز U9210B اختبار الخطأ التسلسلي مناسبة لنظام التشغيل Windows-XP/WIN7/WIN8/WIN10 ، بناءً على تشغيل مستخدم الكمبيوتر الشخصي واجهة العرض الرسومية ،انها مريحة جدا لمختبر أو خط الإنتاج بيئة العمليتم استخدام مجموعات ثلاث التالية متداخلة مع واجهة اختبار 12 قناة:
U9210B ميزات اختبار أخطاء البتات المتسلسلة
· 9.953Gbps إلى 11.3Gbps مولد الرموز ومستشعر الأخطاء
· حساسية المدخلات أقل من 50 ملف
· مزامنة الوضع البيت السريع
· واجهة مستخدم بديهية ونظام تشغيل Windows
· دعم أوامر التحكم عن بعد
اختيار الرمز القياسي:
PRBS7، PRBS9، PRBS15، PRBS23، PRBS31
دعم المعايير والمعدلات
9.953 جيجابايت في الثانية، 10.3125 جيجابايت في الثانية، 10.519 جيجابايت في الثانية، 10.702 جيجابايت في الثانية، 11.096 جيجابايت في الثانية، 11.317 جيجابايت في الثانية
واجهة الاتصال وإدارة الشبكة
متطلبات إمدادات الطاقة
U9210B تتوافق مع لوائح التفوق المستوى الثاني. فولتاج التشغيل هو 100 ~ 240V فولتاج التيار المتردد، نطاق التردد هو 48 ~ 66Hz، فولتاج التشغيل هو 115V،الحد الأقصى لتناول التيار 230mAعندما يكون الجهد التشغيلي 230 فولت ، يكون الحد الأقصى لتناول التيار 120mA.
منفذ USB
واجهة USB هي واجهة قياسية من نوع B ذات 4 نواة ، والتي يمكن توصيلها إلى UC9210B و PC ، ويمكن التحكم في الأداة بواسطة برنامج المراقبة.
كابل اتصال USB
طول كابل USB لا يمكن أن يتجاوز 5 م. خلاف ذلك ، يمكن استخدام مُطول محيطي USB من طرف ثالث فقط. بشكل عام ، يمكن أن يصل الحد الأقصى لطول التمديد إلى 50 م.
وزنه
أقل من 2 كجم
مبدأ عمل مقياس الأخطاء
الاتصالات البصرية أصبحت القوة الأساسية لتكنولوجيا الاتصالات بسبب مزاياها من انخفاض خسائر الإرسال، وسرعة نقل المعلومات السريعة.والوحدات الضوئية تستخدم على نطاق واسع.مع تسارع معدل الإرسال، سوف يحدث خطأ البت في نظام الاتصالات البصرية عالية السرعة بسبب الضعف، وانتشار وغيرها من المشاكل،لذلك فمن المهم جدا لقياس معدل خطأ البت من الوحدة البصرية بدقة وفعالية.إذاً، كيف يعمل مقياس الخطأ؟
مبدأ اختبار الأخطاء
موضوع اختبار الأخطاء عادة ما يكون نظام نقل الكلمات المتسارع، والذي يمكن فهمه كقناة لنقل المعلومات الرقمية.يتم تشكيل مخطط الكتل الأساسية لهيكل اختبار الأخطاء عن طريق توصيل مولد الرمز مع نهاية المدخلات من الكائن المختبر ونهاية الناتج من الكائن المختبر مع كاشف الأخطاء.
