تفاصيل المنتج:
|
| عنصر الاستشعار: | InGaAs | الطول الموجي للمعايرة: | 850/980/1310/1510 ~ 1640 نانومتر معايرة مستمرة |
|---|---|---|---|
| عدم اليقين المطلق (الدقة) في حالة مرجعية: | ± 4٪ (1200 نانومتر ~ 1610 نانومتر) | عدم اليقين النسبي (الدقة) في حالة مرجعية: | ＜ 0.02 ديسيبل القيم النموذجية |
| واجهة الاتصالات: | USB | الخطية (القوة): | ≤ ± 0.06 ديسيبل (1200 ~ 1610 نانومتر ، + 0 ~ -60 ديسيبل) |
| إبراز: | مقياس الطاقة الضوئية USB,مقياس الطاقة الضوئية 60dBM |
||

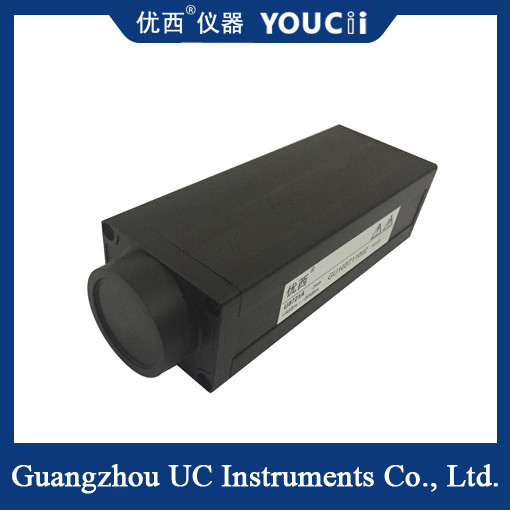

مسبار عداد الطاقة البصري USB + 5 ~ -80 / + 25 ~ -60dBM
يمكن استخدام وحدة U8721 عالية السرعة لمقاييس الطاقة البصرية في عنصر DWDM متعدد التقسيمات عالية الدقة ، عنصر AWG الموجة البصرية ،عبارة عن عنصر PLC الموجه بالتموجات البصرية المستوية، WSS ، OPM ، DPSK ، مكبر البصري EDFA وغيرها من تطبيقات قياس الألياف البصرية العامة.بالمقارنة مع أنواع أخرى من عداد الطاقة في قوانغتشو يوكسي ، فإن U8721 له خصائص أخذ العينات بسرعة عالية وشكل صغير ،والتي تناسب بشكل خاص لتجميع نظام أخذ عينات لعدة قنوات من عداد الطاقة البصرية.
U8721 هو عداد طاقة USB البصري مع نطاق ديناميكي يصل إلى 85dB ، ودقة قياس طاقة منخفضة عالية ومعدل أخذ العينات 1KHz.
التطبيق
اختبار أجهزة WDM، GFF، AWG، PLC
قياس خسارة الإدراج وخسارة العودة
- أجهزة استشعار الألياف البصرية، اختبار كابلات الألياف البصرية
✓ تفريق وضع الاستقطاب (قياس الخسائر المعتمدة على استقطاب PMD و PDL)
✓ اختبار مختبر الألياف الضوئية والاتصالات
تنظيم المنتجات
|
# النموذج # |
U8721A | ||||
| عنصر جهاز الاستشعار | INGAAs | ||||
| نطاق طول الموجة | 850 ~ 1700 nm | ||||
| طول موجة المعايرة | 850 / 980 / 1310 / 1510 ~ 1640nm المعايرة المستمرة | ||||
| نطاق الطاقة (dBm) | + 5 ~ -65 | ||||
|
فترة أخذ عينات الطاقة ((المعدل) |
100 us ((10KHz) | ||||
| نوع ألياف التطبيق | القياسية SM و MM | ||||
| واجهة الإدخال البصرية | دعم مرفق الألياف العارية أو محول FC / LC / SC | ||||
|
مطلقة عدم اليقين (الدقة) في الحالة المرجعية |
± 4% (1200 nm ~ 1610 nm) | ||||
|
نسبي عدم اليقين (الدقة) في الحالة المرجعية |
< 0.02 ديسيبل القيم النموذجية | ||||
| الخطيّة (القوة) | ≤± 0.06dB (1200 ~ 1610 nm، + 0 ~ -60dBm) | ||||
| خسارة العائد | >40 ديسيبل | ||||
| واجهة الاتصال | USB | ||||
| فترة المعايرة | سنتان | ||||
| درجة حرارة العملية | 0 ~ +40°C | ||||
| درجة حرارة التخزين | -30 ~ +80 درجة مئوية | ||||
| الأبعاد | 52 ملم H،60 ملم W،150 ملم D | ||||
| الوزن | 1.0 كجم | ||||
ملاحظة:
وصف: يستخدم U8721A بشكل رئيسي لمراقبة الطاقة البصرية عالية السرعة.
U8721B سطح حساس للضوء PD خارجي ، يستخدم أساساً لقياس المسح الضوئي المكاني.
يستخدم مسح U8721C المزامن السريع بشكل رئيسي في نظام قياس مسح طول الموجة DWDM / AWG.
U8721D فحص متزامن سريع مع خروج BNC التناظرية.
