تفاصيل المنتج:
|
| نطاق الطول الموجي: | 850 ~ 1700 نانومتر | نطاق القدرة (ديسيبل): | + 5 ~ -70 |
|---|---|---|---|
| تطبيق نوع الألياف: | معيار SM و MM | تعويض الخساره: | ＞ 40 ديسيبل |
| واجهة الاتصالات: | USB | واجهة الإدخال البصري: | دعم مفصل الألياف العارية أو محول FC / LC / SC |
| إبراز: | مقياس الطاقة الضوئية 1700 نانومتر,مقياس الطاقة الضوئية عالي السرعة 850 نانومتر |
||

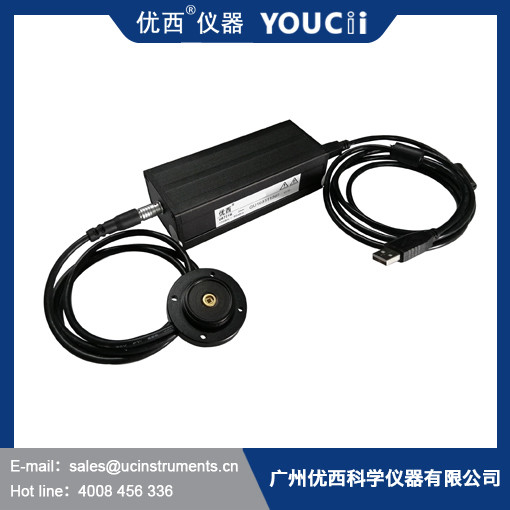

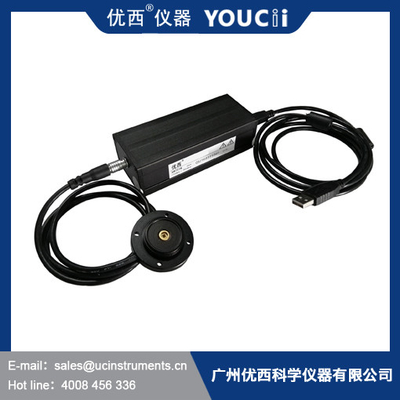

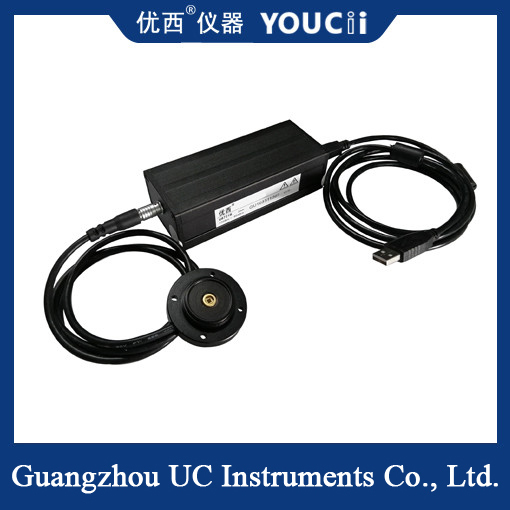

مقياس الطاقة الضوئية عالي السرعة PD نطاق الطاقة الخارجي + 5 ~ -70
يمكن استخدام وحدة قياس الطاقة الضوئية عالية السرعة U8721 في عنصر DWDM متعدد الإرسال بتقسيم الطول الموجي عالي الدقة ، وعنصر مجموعة مقضب الدليل الموجي البصري ، وعنصر PLC للدليل الموجي البصري المستوي ، و WSS ، و OPM ، و DPSK ، والمكبر الضوئي EDFA وغيرها من تطبيقات قياس الألياف الضوئية العامة.بالمقارنة مع الأنواع الأخرى لمقياس الطاقة Guangzhou Youxi ، يتميز U8721 بخاصية أخذ العينات بسرعة عالية والشكل الصغير ، وهو مناسب بشكل خاص لتجميع نظام أخذ عينات عداد الطاقة الضوئية متعدد القنوات.
خصائص المنتج:
بداية سريعة ، دقة قياس عالية
نطاق قياس قوة ديناميكي واسع
مجموعة متنوعة من نطاق الطاقة الاختيارية ورقم القناة
واجهة اتصال USB ، عالية السرعة ومريحة
بأسعار معقولة
تخصيص
|
نموذج # |
U8721B | ||||
| عنصر الاستشعار | InGaAs | ||||
| نطاق الطول الموجي | 850 ~ 1700 نانومتر | ||||
| الطول الموجي للمعايرة | 850/980/1310/1510 ~ 1640 نانومتر معايرة مستمرة | ||||
| نطاق القدرة (ديسيبل) | + 5 ~ -70 | ||||
|
فترة أخذ عينات الطاقة (معدل) |
100 لنا (10 كيلو هرتز) | ||||
| تطبيق نوع الألياف | معيار SM و MM | ||||
| واجهة الإدخال البصري | دعم وصلة الألياف العارية أو محول FC / LC / SC | ||||
|
مطلق عدم اليقين (الدقة) في حالة مرجعية |
± 4٪ (1200 نانومتر ~ 1610 نانومتر) | ||||
|
نسبي عدم اليقين (الدقة) في حالة مرجعية |
＜ 0.02 ديسيبل القيم النموذجية | ||||
| الخطية (القوة) | ≤± 0.06 ديسيبل (1200 ~ 1610 نانومتر ، + 0 ~ -60 ديسيبل) | ||||
| تعويض الخساره | ＞40 ديسيبل | ||||
| واجهة الاتصالات | USB | ||||
| فترة المعايرة | سنتان | ||||
| درجة حرارة التشغيل | 0 ~ + 40 درجة | ||||
| درجة حرارة التخزين | -30 ~ + 80 درجة | ||||
| أبعاد | 52 مم ارتفاع ، 60 مم عرض ، 150 مم د | ||||
| وزن | 1.0 كجم | ||||
توضيح:
يستخدم U8721A بشكل أساسي لمراقبة الطاقة الضوئية عالية السرعة.
U8721B سطح حساس للضوء PD خارجي ، يستخدم بشكل رئيسي لقياس المسح الضوئي للضوء المكاني.
مسح متزامن سريع U8721C ، يستخدم بشكل رئيسي في نظام قياس مسح الطول الموجي DWDM / AWG.
U8721D مسح متزامن سريع ، مع خرج تناظري BNC.
U8721H مسح متزامن سريع للكشف عن الطاقة العالية.
