تفاصيل المنتج:
|
| إبراز: | عداد بصري رباعي القنوات,مقياس ضوئي عالي الدقة للطاقة |
||
|---|---|---|---|

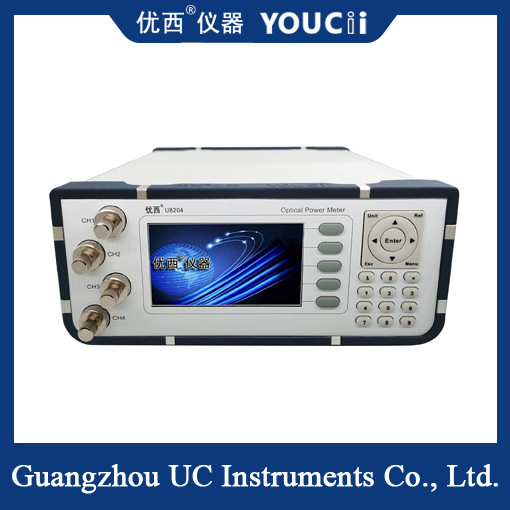

4 قناة السلطة البصرية متر عالية الدقة معدات الاختبار البصري
رقصة الألياف العارية اختيارية لمقياس الطاقة الضوئية رباعي القنوات U8204 ، وبالتالي فإن الاختبار يكون أكثر ملاءمة وسرعة.تعرض شاشة LCD عالية الدقة كبيرة الحجم معلمات القياس ، ويمكن لمفاتيح اللوحة ضبط المعلمات مباشرة ، مما يجعل العملية بسيطة للغاية.يعتمد مقياس الطاقة طريقة جديدة للحصول على البيانات ومعالجتها ، والتي لها نطاق قياس طاقة أكبر ، وسرعة استجابة أسرع وثبات أعلى.
وصف واجهة المستخدم
1.شاشة عرض
تعرض شاشة LCD قياس الطاقة الضوئية في الوقت الفعلي وطول موجة العمل والقيمة المرجعية للطاقة ومتوسط القيمة الزمنية للقناتين.
2. مفتاح
يتم تنفيذ عملية التحكم وإعداد المعلمة لأداة عداد الطاقة عن طريق الضغط على الزر.
3. قناة الإدخال البصري
واجهة إدخال إشارة الليزر ، يمكن للمحول اختيار اتصال محول FC / PC أو FC / APC قياسي ، محدد من قبل العميل عند شراء المنتج.
4.اللوحة الأمامية للمحرك الرئيسي
U8204 مقياس الطاقة الضوئيةتخصيص
| 型 号 نموذج # | يو8204 | |||
| عدد القنوات | 4 | |||
| نطاق القوة | +10 ~ -65 ديسيبل | |||
| نطاق الطول الموجي | 850 ~ 1700 نانومتر | |||
| الطول الموجي للمعايرة | 850/908/1270/1290/1310/1330/1510/1530/1550/1570 نانومتر | |||
| فترة أخذ العينات | 100 لنا (10 كيلو هرتز) | |||
| تطبيق نوع الألياف | معيار SM و MM يصل إلى حجم نواة 62.5 ميكرومتر | |||
|
مطلق عدم اليقين (الدقة) في حالة مرجعية |
± 4٪ (1200 نانومتر ~ 1610 نانومتر) | |||
|
عدم اليقين النسبي (الدقة) في حالة مرجعية |
＜ 0.02 ديسيبل نموذجي | |||
| الخطية (القوة) | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر ، 0 ~ -50 ديسيبل) | |||
| تعويض الخساره | ＞ 40 ديسيبل | |||
| درجة حرارة التشغيل | 0 + 40 ℃ | |||
| درجة حرارة التخزين | -30 درجة مئوية + 80 درجة مئوية | |||
| فترة إعادة المعايرة | سنتان | |||
| أبعاد | 245 ملم عرض ، 105 ملم ارتفاع ، 320 ملم د | |||
| وزن | 2.0 كجم | |||
سأل المستخدم الأسئلة التالية
كيف تقيس الطاقة الضوئية؟
معيار NIST لجميع قياسات الطاقة هو ECPR ، أو مقياس الإشعاع الكهروحراري المُعاير كهربائيًا ، والذي يقيس الطاقة الضوئية من خلال مقارنة طاقة تسخين الضوء بقوة التسخين المعروفة للمقاوم.تتم المعايرة عند 850 و 1300 و 1550 نانومتر.
ما هو جيد dBm للألياف؟
يعني dBm الموجب قوة أكبر من 1 ميجا واط والسالب يعني أقل من 1 ميجا واط.سيكون لمصدر الليزر الجيد لوصلة أحادية الوضع خرج طاقة من +3 إلى +6 ديسيبل ميلي واط - 2-4 ميغاواط - مقترنًا بالألياف.يجب أن يكون لـ VCSEL للوصلات متعددة الأوضاع قوة حول 0dBm - 1 mw.
