تفاصيل المنتج:
|
| عنصر الاستشعار: | InGaAs | نطاق القوة: | + 5 ~ -80 ديسيبل |
|---|---|---|---|
| واجهة الاتصالات: | USB + Trig | خسارة العائد: | ＞ 40 ديسيبل |
| الطول الموجي للمعايرة: | 980/1310/1490 / 1510 ~ 1640nm معايرة مستمرة | الأبعاد: | 52 مم ارتفاع 60 مم عرض 150 مم د |
| إبراز: | PLC Power Probe Multi Meter,80dBm Power Probe Multi Meter |
||

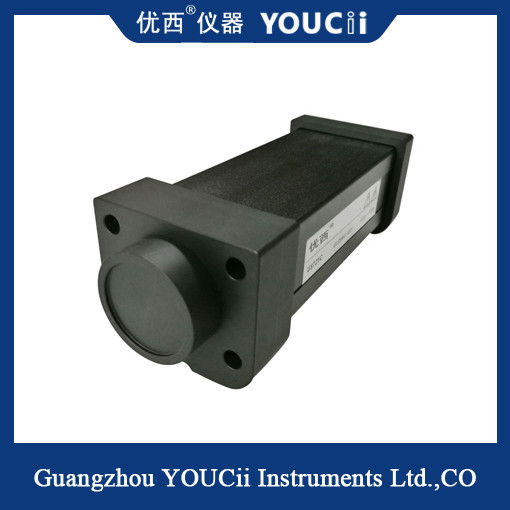

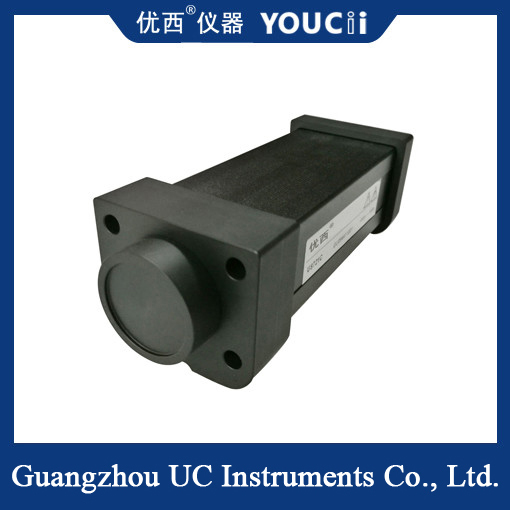

مسبار الطاقة متعدد متر عالية السرعة عداد الطاقة + 5 ~ -80dBm نطاق الطاقة
U8721ملخص المنتج على النحو التالي
يمكن استخدام وحدة قياس الطاقة الضوئية عالية السرعة U8721 في عنصر DWDM متعدد الإرسال بتقسيم الطول الموجي عالي الدقة ، وعنصر مجموعة مقضب الدليل الموجي البصري ، وعنصر PLC للدليل الموجي البصري المستوي ، و WSS ، و OPM ، و DPSK ، والمكبر الضوئي EDFA وغيرها من تطبيقات قياس الألياف الضوئية العامة.الى جانب ذلك ، هناك أنواع كثيرة.شركتنا U8721 مستقرة وسريعة ومريحة للاستخدام ، ومنتجنا جدير بالثقة لجميع العملاء الرئيسيين.
يمكن لوحدة عداد الطاقة الضوئية U8721 إنشاء اتصال اتصال بجهاز كمبيوتر من خلال كبل اتصال USB الخاص بها ، واستخدام برنامج التطبيق الذي توفره شركة Guangzhou Youxi لتعيين معلمات الوحدة وتنفيذ جميع عمليات التطبيق.
الملحقات المطلوبة لـ U8721:
1.كابل التدريع USB إلى 1B4 Core
يتم توصيل منفذ الاتصال بكابل التدريع من USB إلى 1B4 ، المتصل مباشرة بجهاز الكمبيوتر ، وإنشاء الاتصال.
2-منفذ الإدخال المتزامن
منفذ إدخال إشارة متزامن مع موصل SMA لاستقبال إشارة الزناد النبضي من الخارج ، حافة صاعدة فعالة.
U8721C / دمسبار الطاقة متعدد متر قوة عالية السرعةتخصيص
|
نموذج |
يو8721 ج | يو8721 د |
| عنصر الاستشعار | InGaAs | |
| نطاق الطول الموجي | 850 ~ 1700 نانومتر | |
| الطول الموجي للمعايرة | 980/1310/1490/1510 ~ 1640nm معايرة مستمرة | |
| نطاق القوة | + 5 ~ -80 ديسيبل | |
|
فترة أخذ عينات الطاقة (معدل) |
10 لنا (100 كيلو هرتز) | |
| تطبيق نوع الألياف | معيار SM و MM | |
| واجهة الإدخال البصري | دعم مفصل الألياف العارية أو FC/محول LC / SC | |
|
عدم اليقين المطلق (الدقة) في حالة مرجعية |
± 4٪ (1200 نانومتر ~ 1610 نانومتر) | |
|
عدم اليقين النسبي (الدقة) في حالة مرجعية |
＜ قيمة نموذجية 0.02 ديسيبل | |
| الخطية (القوة) | ≤ ± 0.06 ديسيبل (1200 ~ 1610 نانومتر ، + 0 ~ -60 ديسيبل) | |
| تعويض الخساره | ＞ 40 ديسيبل | |
| واجهة الاتصالات | USB + Trig | كمية تناظرية USB + Trig + BNC |
| فترة المعايرة | سنتان | |
| درجة حرارة التشغيل | 0 ~ + 40 درجة | |
| درجة حرارة التخزين | -30 ~ + 80 درجة | |
| أبعاد | 52 مم ارتفاع ، 60 مم عرض ، 150 مم د | |
| وزن | 1.0 كجم | |
