تفاصيل المنتج:
|
| نطاق القدرة (ديسيبل): | + 5 ~ -65 | واجهة الإدخال البصري: | دعم مفصل الألياف العارية أو محول FC / LC / SC |
|---|---|---|---|
| درجة حرارة التشغيل: | 0 ~ + 40 درجة | نطاق الطول الموجي (نانومتر): | 850 ~ 1700 نانومتر |
| إبراز: | مقياس الطاقة الضوئية USB 1700nm,40dB مقياس الطاقة الضوئية |
||

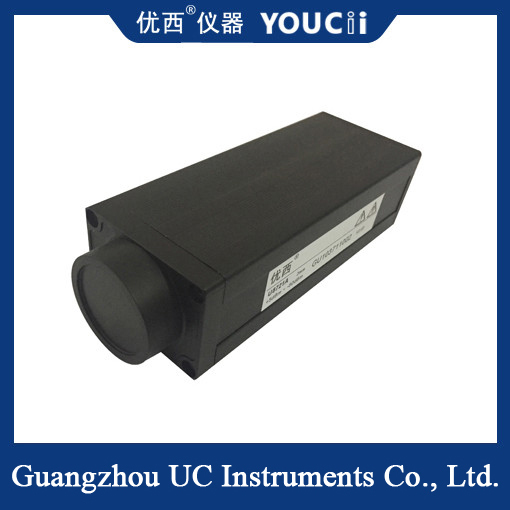

جهاز قياس الطاقة الضوئية USB متعدد المقاييس صغير ومريح
ملخص
يمكن أن تصل فترة أخذ العينات لوحدة قياس الطاقة الضوئية عالية السرعة U8721 الخاصة بـ Guangzhou Youxi إلى مستوى الولايات المتحدة ، والتي يمكنها جمع البيانات ومعالجتها بسرعة أكبر.تستخدم وحدة عداد الطاقة واجهة اتصال USB ، ويمكنها التواصل مع الكمبيوتر الشخصي مباشرة ، من خلال برنامج التكوين لعرض البيانات وتعيين المعلمات.
يمكن استخدام وحدة قياس الطاقة الضوئية عالية السرعة U8721 في عنصر DWDM متعدد الإرسال بتقسيم الطول الموجي عالي الدقة ، وعنصر مجموعة مقضب الدليل الموجي البصري ، وعنصر PLC للدليل الموجي البصري المستوي ، و WSS ، و OPM ، و DPSK ، والمكبر الضوئي EDFA وغيرها من تطبيقات قياس الألياف الضوئية العامة.ونموذج U8721 يحتوي على A / B / C / D / H ، والنماذج المختلفة لها وظائف مختلفة.
منفذ إدخال إشارة الليزر.عند توصيل وصلة الألياف الضوئية بوحدة عداد الطاقة الضوئية ، تحتاج إلى استخدام محول توصيل في المنتصف.يجب أن يتطابق محول التوصيل مع نوع كل من موصل واجهة مقياس الطاقة وموصل الألياف الضوئية.تم إدراج محولي توصيل نموذجيين لتوصيل الألياف الضوئية بمقياس الطاقة البصرية U8721.
مقطع الألياف الضوئية العاري يربط المحول
محول اتصال FC / PC
نوع النموذج
1.U8721A يستخدم بشكل رئيسي لمراقبة الطاقة الضوئية عالية السرعة.
2.U8721B خارجي حساس للضوء ، يستخدم بشكل رئيسي لقياس المسح الضوئي للضوء المكاني.
3.U8721C المسح السريع المتزامن يستخدم بشكل رئيسي في نظام قياس الطول الموجي DWDM / AWG.
4.U8721D المسح السريع المتزامن مع الإخراج التناظري BNC.
U8721A / B / C / D / Hمقياس الطاقة الضوئية USBتخصيص
|
نموذج |
يو8721 أ | يو8721 ب | يو8721 ج | يو8721 د | يو8721 هـ |
| عنصر الاستشعار | InGaAs | ||||
| نطاق الطول الموجي | 850 ~ 1700 نانومتر | ||||
| الطول الموجي للمعايرة | 850/980/1310/1510 ~ 1640 نانومتر معايرة مستمرة | ||||
| نطاق القدرة (ديسيبل) | + 5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
|
فترة أخذ عينات الطاقة (معدل) |
100 لنا (10 كيلو هرتز) | 10 لنا (100 كيلو هرتز) | |||
| تطبيق نوع الألياف | معيار SM و MM | ||||
| واجهة الإدخال البصري | دعم مفصل الألياف العارية أو FC/محول LC / SC | ||||
|
عدم اليقين المطلق (الدقة) في حالة مرجعية |
± 4٪ (1200 نانومتر ~ 1610 نانومتر) | ||||
|
عدم اليقين النسبي (الدقة) في حالة مرجعية |
＜ قيمة نموذجية 0.02 ديسيبل | ||||
| الخطية (القوة) | ≤ ± 0.06 ديسيبل (1200 ~ 1610 نانومتر ، + 0 ~ -60 ديسيبل) | ||||
| تعويض الخساره | ＞ 40 ديسيبل | ||||
| واجهة الاتصالات | USB | + حساب المثلثات | + حساب المثلثات + BNC | + حساب المثلثات | |
| فترة المعايرة | سنتان | ||||
| درجة حرارة التشغيل | 0 ~ + 40 درجة | ||||
| درجة حرارة التخزين | -30 ~ + 80 درجة | ||||
| أبعاد | 52 مم ارتفاع ، 60 مم عرض ، 150 مم د | ||||
| وزن | 1.0 كجم | ||||
