تفاصيل المنتج:
|
| وضع ترميز الإشارة: | NRZ / PAM4 | نوع الكود: | PRBS7 、 PRBS9 、 PRBS11 、 PRBS13 、 PRBS15 、 PRBS16 、 PRBS23 PRBS31 ， USER PRBS13Q 、 SSPRQ 、 JP03A JP0 |
|---|---|---|---|
| واجهة إدخال / إخراج البيانات: | تفاضلية ، وصلة تيار متردد ، مقاومة 50 أوم ، أنثى 2.92 مم SMA | انعكاس النمط: | انعكاس تلقائي للإشارة عند الطرف المستقبِل |
| إبراز: | مصدر ليزر قابل للضبط PRBS7,مصدر ليزر قابل للضبط بثماني طرق متزامن |
||

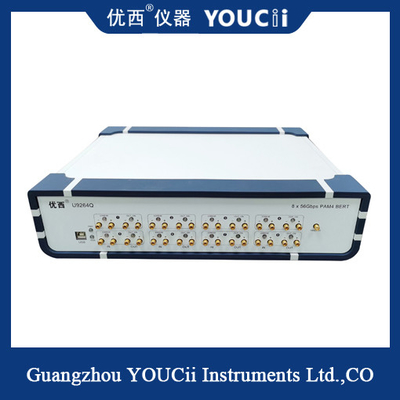

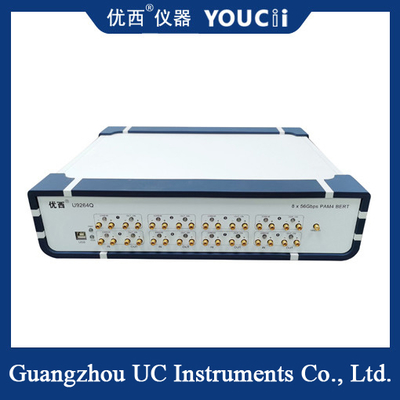

اختبار رمز خطأ PM4 BERT 400G مستقل أو اختبار متزامن بثمانية اتجاهات
خصائص الأداء:
1. وضع ترميز الإشارة: NRZ و PAM4، والتي يمكنها التبديل تلقائيًا بحرية بين إشارات NRZ و PAM4.
2، إخراج متزامن بثماني قنوات، يستخدم لاختبار منتجات 6.144G و 10G و 40G و 100G و 200G و 400G، يمكن أن يكون اختبار الخطأ مستقلاً أو اختبارًا متزامنًا بثماني قنوات.
3، دعم الكشف المستمر عن الأخطاء ومراقبة توقيت الأخطاء، ودعم وظيفة KP4/KR4 للأجهزة FEC.
5، التردد الزمني للتقسيم الافتراضي 4، ودعم ربع، 1/8، 1/16، 1/32، 1، 64، 1 / تردد من 128 نقطة.
6، وضع الاتصال: USB إلى HID.لا يلزم وجود برنامج تشغيل. يتواصل برنامج الكمبيوتر العلوي للكمبيوتر الشخصي مع الجهاز لضبط مقياس خطأ البت واختبار معدل خطأ البت.
رمز خطأ PM4 BERT 400Gالمواصفات:
| رقم. |
المعلمة |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
| 1 |
وضع ترميز الإشارة |
NRZ/PAM4 | |||
| 2 |
معدل البيانات |
6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | Gbps |
| 3 |
نوع الكود |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B. | |||
| 4 |
وقت الصعود والنزول(20% إلى 80%) |
14 | 35 | pS | |
| 5 |
عكس النمط |
عكس الإشارة التلقائي في نهاية الاستقبال |
|||
| 6 |
سعة إخراج الإشارة (أحادي الطرف) |
200 | 800 | 1000 | mV |
| 7 |
اهتزاز إخراج بيانات 25G (RMS) |
500 | 700 | fs | |
| 8 |
واجهة إدخال/إخراج البيانات |
متمايز، اقتران التيار المتردد، مقاومة 50 أوم، أنثى 2.92 مم SMA |
|||
| 9 |
إخراج الساعة |
0.2 | 6.64 | 13.28 | GHz |
| 10 |
حساسية إدخال إشارة البيانات (أحادي الطرف) |
50 | mVpp | ||
| 11 |
تقاطع رسم العين لإخراج البيانات NRZ |
49 | 50 | 52 | % |
| 12 |
ارتفاع عين PAM4 (لكل ارتفاع عين) |
80 | 110 | 200 | mV |
| 13 |
الخطية لخريطة عين PAM |
0.95 | 0.98 | 1 | |
| 14 |
درجة حرارة التشغيل |
10 | 25 | 50 | °C |
U9264Q 400G FR4 مخطط اتصال نظام الاختبار النموذجي
