تفاصيل المنتج:
|
| الشكل: | سطح المكتب | مبدأ: | 4 حلقة مقبض الألياف الآلية |
|---|---|---|---|
| نطاق الطول الموجي: | 1200 ~ 1610 نانومتر | فقدان الإدراج: | <1.0 ديسيبل |
| خسارة العائد: | > 50 ديسيبل (كمبيوتر) /> 60 ديسيبل (APC) | نسبة انقراض الاستقطاب: | 40 ديسيبل |
| PDL: | <0.01 ديسيبل | ||
| إبراز: | جهاز تشويش إذاعي الاستقطاب بمحركات سطح المكتب,جهاز تشويش إذاعي الاستقطاب بمحركات 1610 نانومتر |
||

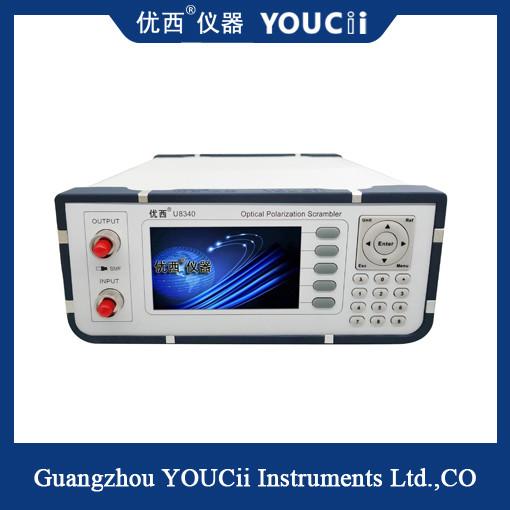

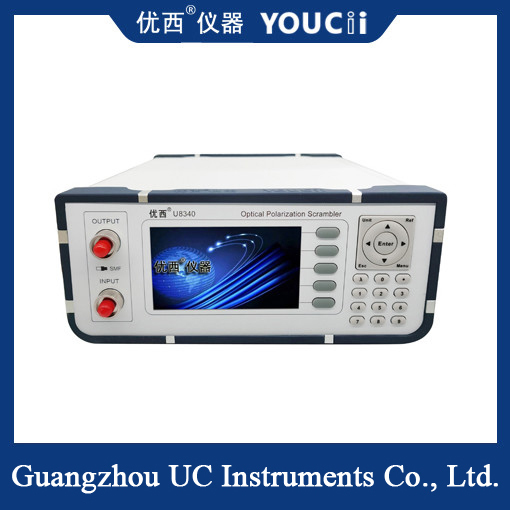

محرك الاستقطاب Scrambler نطاق الموجة من 1200 ~ 1610nm
في تصميم نظام شبكة الاتصالات الضوئية عالية السرعة، استقطاب موجة الضوء هو عامل مهم لا يمكن تجاهله.نظام الاتصال بالألياف الضوئية أكثر حساسية للأضرار المتعلقة بالتقطبتشمل هذه الأضرار: تشتت وضع الاستقطاب (PMD) في الألياف الضوئية ، فقدان اعتماده على الاستقطاب (PDL) في الأجهزة الضوئية السلبية ، تعديل اعتماده على الاستقطاب (PDM) في المنظمات الضوئيةمكاسب تعتمد على الاستقطاب (PDG) في المضخات البصرية، طول الموجة المعتمد على الاستقطاب (PDW) في مرشحات WDM ، الاستقطاب المستقل للرد (PDR) في المستقبلات ، الحساسية المعتمدة على الاستقطاب (PDS) في أجهزة الاستشعار وأنظمة الاتصالات المتماسكة.
الـيو8340جهاز تحليل الاستقطاب المتحرك هو جهاز تحليل الاستقطاب المتحرك للبرنامج. وقدرته على التحكم في الاستقطاب تعزز سرعة القياس والدقة والإنتاجية العامة.الطول المستمر للألياف يتيح قوة عالية وخسارة إدراج منخفضة للغايةيقدم هذا التصميم مجموعة واسعة من معدلات الفحص التلقائي وارتفاع الدقة الزاوية الإضافية. أثبت تصميم حلقة زر الألياف الأربعة أنه يوفر تحكمًا ممتازًا مع اختلافات طاقة منخفضة للغاية (PDL).هذا التصميم الموثوق يسمح لمجموعة واسعة من التطبيقات من اختبار المكونات إلى الأنشطة المتعلقة PMD.
| # النموذج # | يو8340 |
| المبدأ |
4 حلقة عقدة الألياف المتحركة |
| نطاق طول الموجة | 1200 ~ 1610 nm |
| خسارة الإدراج | < 1,0 ديسيبل |
| خسارة العائد | > 50dB (PC) / > 60dB (APC) |
| نسبة انقراض الاستقطاب | 40 ديسيبل |
| PDL | < 0.01 ديسيبل |
| أقصى قوة إشارة | +30dBm |
| أقصى وقت عبور SOP | 360 درجة / ثانية |
| القرار التناوبي | 0.1125 درجة/ خطوة |
| دقة الزاوية | ± 00024 درجة |
| التكرار الزاوي | ±.014 درجة |
| سرعة الدوران النطاق الديناميكي | 1600 خطوة |
| وقت التسوية | 1~99.9 ثانية / استمرارية |
| عدد إعدادات سرعة الفحص التلقائي | 10 |
| الجهاز الضوئي | FC/PC / FC/APC |
| واجهة | RS232 و USB |
| القوة | 100 ~ 240 فولت AC، 50 - 60 هرتز |
| درجة حرارة العملية | 0 ≈ +40 درجة مئوية |
| درجة حرارة التخزين | -30 ̊+80°C |
| الأبعاد | 245 ملم غرباً، 105 ملم شمالاً، 320 ملم غرباً |
| الوزن | 4.0 كجم |
