تفاصيل المنتج:
|
| نطاق الطول الموجي للعملية: | نطاق الطول الموجي للعملية | نطاق خسارة العودة: | 0 ~ 60 ديسيبل |
|---|---|---|---|
| الدقة النسبية - خسارة العائد: | ± 0.4 ديسيبل | دقة الطاقة المطلقة: | ± 0.2 ديسيبل |
| درجة حرارة التخزين: | -30 درجة مئوية + 80 درجة مئوية | وزن: | 3.5 كجم |
| إبراز: | مقياس فقدان العائد البصري 60 ديسيبل,مقياس فقدان العائد البصري متعدد الموجات |
||
2/3/4/5 عاكس خلفي لجهاز استعادة فقدان الطول الموجي

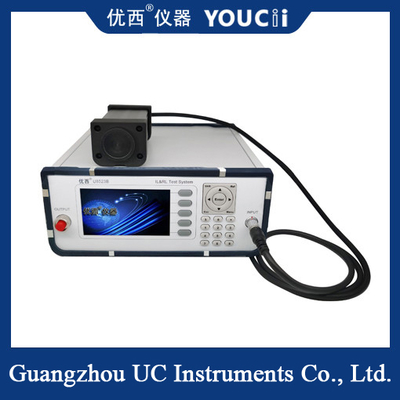

U8523B + U88201 1310/1550 نانومتر عاكس خلفي / مقياس طاقة بمصدر ضوء مزدوج هو سطح الطاولة ، وشاشة LCD ، ومخرج مصدر ضوء واحد ، وقياس الخسارة الخلفية ، وفقدان الإدخال ، والقياس المباشر لأداة الطاقة الضوئية.يستخدم لقياس توهين الانعكاس لمختلف الأجهزة البصرية والوصلات البصرية ، والتحكم في جودة موصلات الألياف الضوئية ، ومكونات وأنظمة الاتصالات الضوئية ، والألياف الضوئية وقياس قابس الكابلات ، ويتم تطبيقها في مجال الحلول الممتازة.
يحتوي U8523 على مصدر إضاءة مدمج يبلغ 1310 نانومتر / 1550 نانومتر.مدمج مع موصلات الانعكاس الخلفي المنخفضة للغاية FC / APC في منفذ الإخراج ، يمكن استخدام وصلات العبور الهجينة لاستيعاب قياسات أنواع الموصلات المختلفة دون التأثير على نطاق قياس خسارة العودة.عندما يكون الجهاز قيد الاختبار (DUT) متصلاً بمحطة إخراج DUT للوصلة ، يتم عرض خسارة عودة الجهاز قيد الاختبار.
مقدمة واجهة العرض
واجهة التهيئة
عند توصيل مصدر الضوء المزدوج U8523 بجهاز الفقد وتشغيله ، ستعرض شاشة العرض بعض معلومات الكشف ، بما في ذلك الرقم التسلسلي للمضيف وإصدار البرنامج الثابت ، كما هو موضح في الشكل أدناه:
U8523Bعداد خسارة العودة رالمواصفات الفنية:
| نموذج # | يو8523 |
| عنصر الاستشعار | InGaAs |
| نطاق الطول الموجي للعملية | 1310/1550 نانومتر |
| نطاق القوة | + 5 ~ -70 ديسيبل |
| نطاق خسارة العودة | 0 ~ 60 ديسيبل |
| تطبيق نوع الألياف | معيار SM |
| الدقة النسبية - خسارة العائد | ± 0.4 ديسيبل |
| دقة الطاقة المطلقة | ± 0.2 ديسيبل |
| الدقة النسبية - فقدان الإدراج | <0.02 ديسيبل نموذجي |
| واجهه المستخدم | RS232 |
| قوة | 100 ~ 240 فولت تيار متردد |
| درجة حرارة التشغيل | 0 + 40 ℃ |
| درجة حرارة التخزين | -30 درجة مئوية + 80 درجة مئوية |
| فترة إعادة المعايرة | سنتان |
| أبعاد | 245 مم عرض × 105 مم ارتفاع × 320 مم د |
| وزن | 3.5 كجم |
