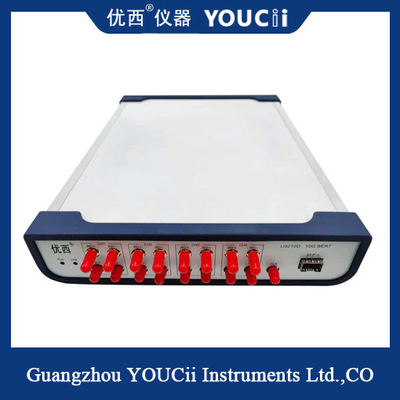

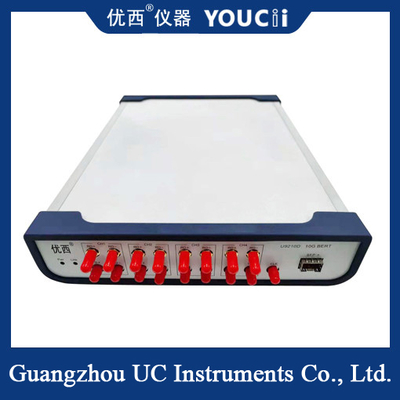

سرعة 10G كاملة مع رمز خطأ بصري لـ 622M إلى 15G 5 قنوات BERT

U9210D سريع ومريح وصغير الحجم.قناة منفذ بصري SFP واحدة وقناة منفذ كهربائي واحدة ، والقناتان عبارة عن مدخلات ومخرجات متزامنة ، ويمكن أن يكون اختبار الخطأ مستقلاً.

يدعم الكشف المستمر عن الأخطاء والمراقبة الدورية للأخطاء.دعم 10G بأقصى سرعة (622M ~ 11.7Gbps 20 نقطة تردد) ؛

رمز الدعم: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.

 برمجة وظيفة انتروديونشوئها

1.1 معدل البيانات: تحديد معدل البيانات الحالي.

1.2 نمط البيانات: ضبط ثم PRBS الحالي (النمط).

1.3 وقت البوابة: ضبط وقت التراكم لقياس BER للتراكم.

1.4 زر بدء كل القنوات: ابدأ في ضبط المعلمات وابدأ كل القنوات لاختبار معدل الخطأ في البتات (BER).

1.5 صندوق عنوان USB:عدّد جميع عناوين جهاز USB تلقائيًا ، وحدد عنوان USB واضغط على زر الاتصال لتوصيل الجهاز الحالي.

1.6 زر القناة الحالية: ابدأ أو أوقف اختبار BER المتراكم يدويًا.

1.7 تراكم BER (معدل الخطأ في البتات): تجميع عدد أخطاء البتات اللحظي ووقت انقضاء الوقت ، تراكم BER = عدد أخطاء البتات اللحظية / (الوقت المنقضي * إجمالي عدد البتات).

1.8 مربع اختيار PG Eneble: تمكين أو تعطيل إخراج TX.

1.9 القياس

القفل: Rx lol (المزامنة) هو قفل أو إلغاء قفل خطأ Cnt: عداد خطأ بت التراكم

وقت الاختبار: الوقت المتراكم للقناة الحالية لقياس Accumulatio BER.
