تفاصيل المنتج:
|
| عدد القنوات: | 5 (4 منافذ كهربائية ، 1 منفذ بصري ، دعم PG و ED) | نوع الكود: | PRBS7 、 PRBS9 、 PRBS11 、 PRBS13 、 PRBS15 、 PRBS16 、 PRBS23 PRBS31 ， USER PRBS13Q 、 SSPRQ 、 JP03A JP0 |
|---|---|---|---|
| وقت الصعود والهبوط (20٪ إلى 80٪): | 18 ~ 23 حصان | واجهة إدخال / إخراج البيانات: | تفاضلية ، وصلة تيار متردد ، مقاومة 50 أوم ، أنثى 2.92 مم SMA |
| إبراز: | PRBS7 BERT Tester,4 قنوات متوازية BERT Tester |
||

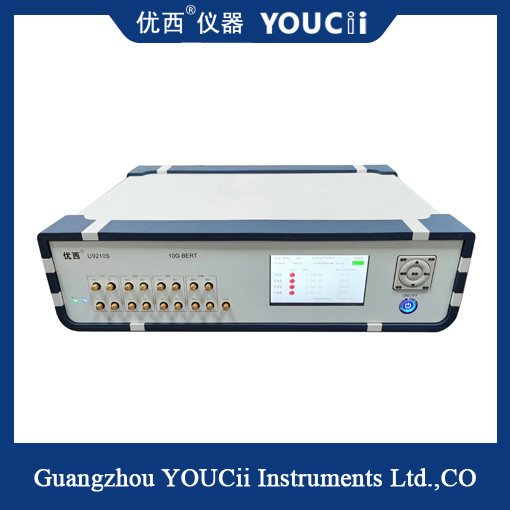

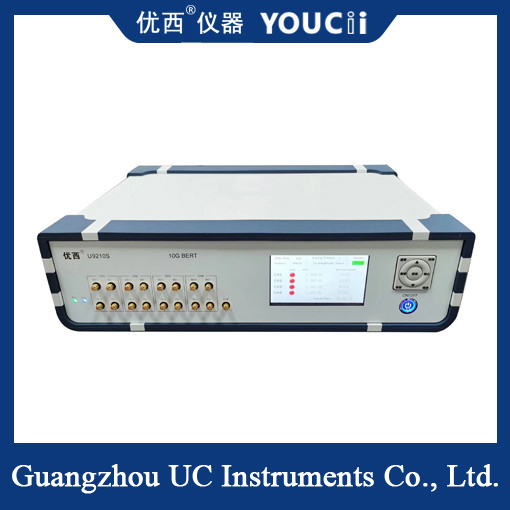

4 قنوات عرض الشريط المتوازي 10G مقياس خطأ كامل معدل BERT
الميزات الأساسية لجهاز U9210S:
1. أربع قنوات متوازية PG و ED ؛خرج ساعة واحدة منتهية.
2. يدعم PG و ED 37 نقطة معدل تتراوح من 0.6144 إلى 15.0 جيجابت في الثانية.
3 ، نوع رمز الدعم: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.
4 ، دعم الكشف المستمر عن الخطأ وتوقيت رصد الخطأ.
5 ، مع شاشة العرض ، تشغيل زر لوحة الدعم.
6. وضع الاتصال: USB HID (محرك مجاني) أو USB-com.
واجهة الشاشة كما يلي (للإشارة فقط).
|
اسم الصك |
U9210S | ||||
|
معامل |
الحد الأدنى |
عادي |
أقصى |
وحدة |
|
|
معدل البيانات |
0.6144 | 0.614،0.622،1.25،2.5،5.0،9.953،10.00،10.3125،10.52،11.09،11.32،11.7،12،12.5،14.025،14.5،15إلخ. | 15.0 | جيجابت في الثانية | |
|
عدد القنوات |
5 (4 منافذ كهربائية ، 1 منفذ بصري ، دعم PG و ED) |
||||
|
نوع الكود |
PRBS7 ، PRBS9 ، PRBS15 ، PRBS23 ، PRBS31 | ||||
|
وقت الصعود والهبوط (20٪ إلى 80٪) |
18 | 23 | ملاحظة | ||
|
انعكاس النمط |
يدعم عكس الإشارة عند طرفي الإرسال والاستقبال |
||||
|
سعة خرج الإشارة التفاضلية |
200 | 600 | 1000 | بالسيارات | |
|
ارتعاش إخراج البيانات (RMS) |
1.5 (10.3125 جرام) | ملاحظة | |||
|
واجهة إدخال / إخراج البيانات |
التفاضلية ، اقتران التيار المتردد ، مقاومة 50 أوم ، SMA |
||||
|
إخراج الساعة |
100 | 156.25 | 156.25 | ميغا هيرتز | |
|
حساسية إدخال إشارة البيانات |
50 | mVpp | |||
|
نقطة عبور رسم بياني لإخراج البيانات (فرق) |
49 | 50 | 54 | ٪ | |
|
وقت استجابة USB HID |
10 | آنسة | |||
|
درجة حرارة التشغيل |
10 | 25 | 50 | درجة مئوية | |
|
جهد التشغيل (AC) |
180 | 220 | 250 | الخامس | |
