تفاصيل المنتج:
|
| Data rate range: | 11.3~0.155 Gbps | Internal signal loss detection (LOS): | 128~5 mV |
|---|---|---|---|
| Clock recovery range: | 155Mb/s to 11Gb/s | Wavelength range: | 800-1600 nm |
| Output jitter (10.3125Gbps): | 1 (typical value) ps | Operating temperature: | 80~-40°C |
| إبراز: | 10Gbps CDR Clock Recovery Module,1600nm CDR Clock Recovery Module |
||

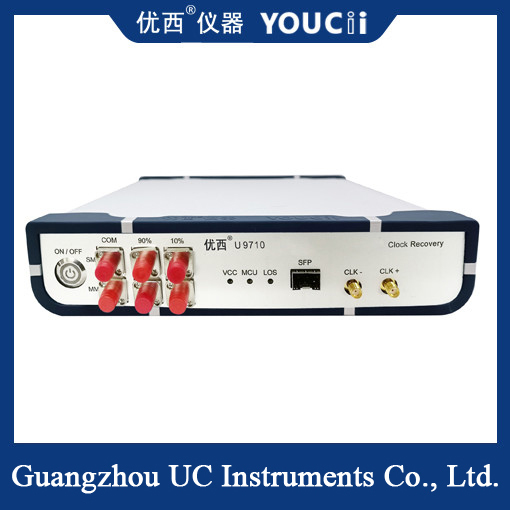

وحدة استعادة الساعة CDR بمعدل كامل 10 جيجابت في الثانية، 10 جيجابت في الثانية، 0.155 ~ 11.3 جيجا
عند اختبار مقياس التردد البصري ونمط الموجة، يجب أن يتم تشغيله بواسطة نفس المصدر مثل الإشارة المقاسة.تُستخدم وحدة CDR (استعادة الساعة) بشكل أساسي في بيئة الاختبار التي تتطلب مقياس تردد لأخذ العينات لاختبار خريطة العين البصرية، ولكنها لا توفر ساعة تشغيل. التطبيق النموذجي هو اختبار معدات الشبكات البصرية، أو لمنتجات BOB في تطبيق PON، لأن المعدات البصرية المقاسة نفسها لا تحتوي على خرج ساعة تقسيم التردد.يجب استعادة إشارة الساعة لتشغيل مقياس التردد لأخذ العينات عند اختبار نمط العين البصرية.
تم تجهيز CDR هذا بمنفذ بصري SFP، والذي يمكن توصيله بـ SFP التقليدي و SFP + و OLT SFP ووحدات بصرية أخرى مغلفة في SFP. مطلوب فقط الطرف المتلقي للوحدة البصرية، وهو مسؤول عن تحويل الإشارات البصرية إلى إشارات كهربائية، ثم تستخرج الأداة وتخرج ساعة الإشارات الكهربائية. تُستخدم إشارات الساعة بشكل أساسي لتشغيل إشارات مقياس التردد.
المعلمات الرئيسية لـ CDR:
1. نطاق استعادة الساعة: 155 ميجابت في الثانية إلى 11 جيجابت في الثانية؛
2. نطاق الطول الموجي: 800-1600 نانومتر؛
3. نطاق الإدخال البصري: +3 ~ -15 ديسيبل مللي واط؛
4. استعادة خرج الساعة الكهربائية (تقسيم التردد 4) النطاق: 38.75 ميجاهرتز إلى 2.78 جيجاهرتز؛
5. سعة ساعة الإخراج: AC Couple / 800mVpp في الحالة النموذجية؛
6. نسبة الطيف (يمكن تحديدها وفقًا للمستخدم): 10٪ (CDR) -90٪ (الإخراج)
المؤشر الفني
| رقم. |
المؤشر الفني |
الحد الأقصى للقيمة |
الحد الأدنى للقيمة |
الوحدة |
| 1 |
نطاق معدل البيانات |
11.3 | 0.155 | جيجابت في الثانية |
| 2 |
الكشف عن فقدان الإشارة الداخلية (LOS) |
128 (زيادة التحميل) | 5 (الحساسية) | مللي فولت |
| 3 |
جهد إمداد الطاقة (جهد إدخال الطاقة الخارجية) |
5.5 | 4 | فولت |
| 4 |
درجة حرارة التشغيل |
85 | -40 | °C |
| 5 |
وقت صعود الساعة (OC-192) (20٪ ~ 80٪) |
33.1 | 22.2 | بيكو ثانية |
| 6 |
وقت هبوط الساعة (OC-192) (80٪ ~ 20٪) |
33.7 | 23.9 | بيكو ثانية |
| 7 |
تردد الساعة (معدل 10.3125 جيجابت في الثانية، تقسيم التردد 2) |
2.578 | 2.578 | جيجاهرتز |
| 8 |
الاهتزاز الناتج (10.3125 جيجابت في الثانية) |
1 (القيمة النموذجية) | بيكو ثانية | |
