تفاصيل المنتج:
|
| البعد: | 1U | الشكل: | سطح المكتب |
|---|---|---|---|
| النطاق: | 155 ميجابايت / ثانية إلى 11 جيجابت / ثانية | نطاق الطول الموجي: | 800-1600 نانومتر |
| نطاق الإدخال البصري: | +3 ~ -15 ديسيبل | واجهة بصرية: | مع فتحة SFP / SFP + (LC / PC) |
| الواجهة الكهربائية: | SMA (أنثى 3.5 ملم) | ||
| إبراز: | مصدر ليزر قابل للضبط على سطح المكتب,مصدر ليزر قابل للضبط 11.3 جيجابت في الثانية |
||
155M~11.3 جيجابت في الثانية معدل التكيف استعادة الساعة CDR 4 تقسيم التردد

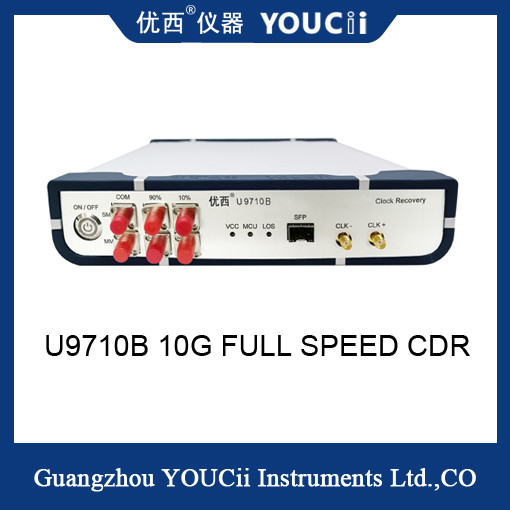

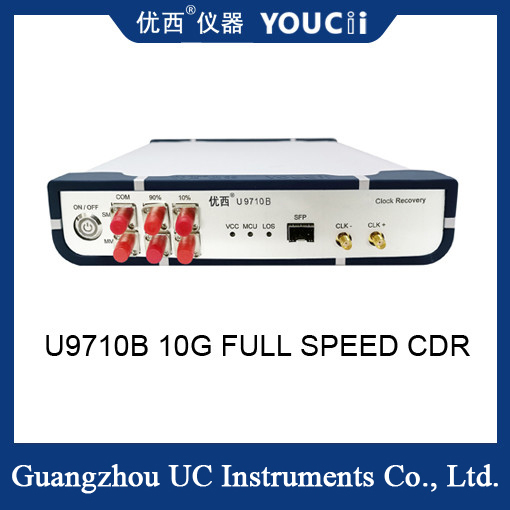

تدعم وحدة استعادة الساعة الضوئية/الكهربائية U9710B نطاقًا من 155 ميجابايت في الثانية إلى 11.3 جيجابت في الثانية، وتقسيم التردد الكامل 10G بمعدل 4، وتوفر وظائف استعادة الساعة القياسية للإشارات الضوئية والكهربائية أحادية الوضع ومتعددة الأوضاع.
عند اختبار نمط العين والموجة الضوئية باستخدام مقياس التردد، يجب أن يتم تشغيله بواسطة نفس المصدر مثل الإشارة المقاسة.
تُستخدم وحدة CDR (استعادة الساعة) بشكل أساسي في بيئة الاختبار التي تتطلب مقياس تردد لأخذ العينات لاختبار خريطة العين الضوئية، ولكنها لا توفر ساعة تشغيل. التطبيق النموذجي هو اختبار معدات الشبكة الضوئية، أو لمنتجات BOB في تطبيق PON، لأن المعدات الضوئية المقاسة نفسها لا تحتوي على إخراج ساعة تقسيم التردد. يجب استعادة إشارة الساعة لتشغيل مقياس التردد لأخذ العينات عند اختبار نمط العين الضوئية.
جهاز استعادة الساعة U9710B هو جهاز استعادة ساعة بيانات تكيفي وعالي النطاق وعالي الطيف وعالي الأداء وعالي الجودة. يمكنه استخراج واستعادة الساعة والبيانات المتزامنة من إشارات البيانات. يدعم إدخال الإشارة الضوئية، وإدخال الإشارة الكهربائية، وإدخال الإشارة الضوئية في نفس الوقت بثلاثة أوضاع.
| لا | المؤشر الفني | الحد الأقصى | الحد الأدنى | الوحدة |
| 1 | نطاق معدل البيانات | 11.3 | 0.155 | جيجابت في الثانية |
| 2 | كشف فقدان الإشارة الداخلية (LOS) | 128 (زيادة التحميل) | 5 (الحساسية) | مللي فولت |
| 3 | جهد إمداد الطاقة (جهد إدخال مصدر الطاقة الخارجي) | 5.5 | 4 | فولت |
| 4 | درجة حرارة التشغيل | 85 | -40 | °مئوية |
| 5 | وقت صعود الساعة (OC-192) (20%~80%) | 33.1 | 22.2 | بيكو ثانية |
| 6 | وقت هبوط الساعة (OC-192) (80%~20%) | 33.7 | 23.9 | بيكو ثانية |
| 7 | تردد الساعة (معدل 10.3125 جيجابت في الثانية، تقسيم التردد 2) | 2.578 | 2.578 | جيجاهرتز |
| 8 | الاهتزاز الناتج (10.3125 جيجابت في الثانية) | 1 (القيمة النموذجية) | بيكو ثانية | |
مجال التطبيق:
تطوير وإنتاج وحدة الإرسال والاستقبال الضوئية
تطوير وإنتاج الأجهزة/النظام الفرعي الضوئي؛
فحص جودة المواد الواردة وإنتاج مورد معدات النظام؛
تركيب واستكشاف أخطاء معدات النظام وإصلاحها؛
المعلمات الرئيسية لـ CDR:
1. نطاق استعادة الساعة: 155 ميجابت في الثانية إلى 11 جيجابت في الثانية؛
2. نطاق الطول الموجي: 800-1600 نانومتر؛
3. نطاق الإدخال الضوئي: +3 ~ -15 ديسيبل مللي واط؛
4. نطاق الساعة الكهربائية للاستعادة الناتجة (تقسيم التردد 4): 38.75 ميجاهرتز إلى 2.78 جيجاهرتز؛
5. سعة الساعة الناتجة: اقتران التيار المتردد/ 800 مللي فولت في وضع نموذجي؛
6. النسبة الطيفية (يمكن تحديدها وفقًا للمستخدم): 10% (CDR) -90% (الإخراج)
7. دعم استعادة الساعة للإشارات الضوئية أحادية الوضع ومتعددة الأوضاع؛
8. نوع الواجهة الضوئية: فتحة SFP/SFP+ (LC/PC)؛
9. نوع الواجهة الكهربائية: SMA (3.5 مم أنثى)؛
معدل الدعم:
أي معدل من 155 ميجابت إلى 11.3 جيجابت
إخراج ساعة 1/4
