تفاصيل المنتج:
|
| نطاق معدل البيانات: | 25 ~ 35 جيجابت في الثانية / Gbaud | نطاق الطول الموجي (وضع فردي): | 1250 ~ 1650 نانومتر |
|---|---|---|---|
| نطاق الإدخال البصري: | -15 ~ 5 ديسيبل | سعة الخرج التفاضلي على مدار الساعة CML: | 200 ~ 800 ميللي فولت أمبير |
| اهتزاز خرج الساعة بشكل عشوائي: | 300 ~ 800 ف | جهد إمداد الطاقة (جهد إدخال مصدر الطاقة الخارجي): | 4 ~ 5.5 فولت |
| إبراز: | راسم الذبذبات البصرية PAM4,32 جيجا بايت راسم الذبذبات البصرية |
||

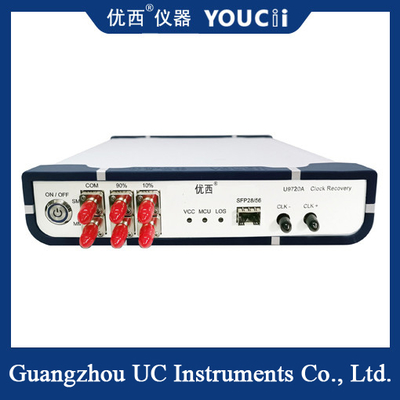

U9720A 32Gbaud PAM4 CDR PON / BOB Test support 25GBaud ~ 32GBaud
تُستخدم U9720B CDR (وحدة استعادة الساعة) بشكل أساسي لتوفير إشارة استعادة الساعة في بيئة الاختبار دون تشغيل الساعة ، وذلك لاستخدام راسم أخذ العينات لاختبار مخطط العين البصري للجهاز.التطبيق النموذجي هو اختبار معدات الشبكة الضوئية أو BOB prodUt في تطبيق PON.نظرًا لأن الجهاز الضوئي نفسه لا يحتوي على خرج ساعة تقسيم التردد ، فمن الضروري استعادة إشارة الساعة لتشغيل راسم أخذ العينات عند اختبار مخطط العين البصري.
يحتوي U9720B CDR على مهايئ واجهة بصرية FC ، وهو مناسب للوصول إلى الإشارات الضوئية لوحدات SFP28 / 56 و SR و LR و BIDI التقليدية.وهو يدعم إشارات NRZ و PAM4.تستقبل الواجهة الضوئية FC الإشارات الضوئية وتحولها إلى إشارات كهربائية.ثم يقوم CDR بتلخيص وإخراج ساعة الإشارات الكهربائية ، وتُستخدم إشارات الساعة بشكل أساسي لإشارات الزناد الخاصة بأوسيلوسكوبات.
| لا. |
مؤشر فني |
القيمة القصوى |
الحد الأدنى للقيمة |
وحدة |
| 1 |
نطاق معدل البيانات |
32 | 25 | جيجابت في الثانية / جباود |
| 2 | نطاق الطول الموجي (وضع فردي) | 1650 | 1250 | نانومتر |
| 3 |
نطاق الإدخال البصري |
+5 | -15 | ديسيبل |
| 4 |
تستعيد الساعة نسبة تقسيم تردد الخرج |
2/8/32/40 | ||
| 5 |
سعة الساعة الكهربائية الناتجة |
500 (قيمة نموذجية) | mVpp | |
| 6 |
سعة الخرج التفاضلي على مدار الساعة CML |
800 | 200 | mVpp |
| 7 |
اهتزاز خرج الساعة بشكل عشوائي |
800 | 300 | خ |
| 8 |
تردد الساعة (28.1 جيجابت في الثانية كمثال) |
14.05 | 0.70 | جيجاهرتز |
| 9 |
كشف فقدان الإشارة الداخلي (LOS) |
128 (الزائد) | 5 (حساسية) | بالسيارات |
| 10 |
جهد إمداد الطاقة (جهد إدخال مصدر الطاقة الخارجي) |
5.5 | 4 | الخامس |
| 11 |
درجة حرارة التشغيل |
70 | 10 | ℃ |
| 12 |
نوع الوحدة التكيفية (دعم إشارات NRZ و PAM4) |
SFP28 / 56 ، SR ، LR ، BIDI | ||
