نظام الاختبار التلقائي للوحدة النمطية OLT SFP SFP + / XFP ONU Speed ​​10G أو أقل

نظام الاختبار التلقائي للوحدة النمطية OLT / SFP / SFP + / XFP / ONU بسرعة 10G أو أقل

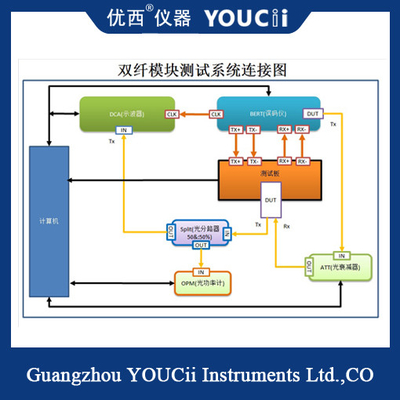

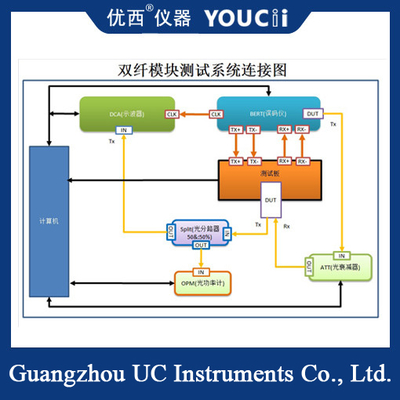

يمكن لنظام الاختبار هذا اختبار 10G وأقل من السرعة (مثل 10G ، 2.5G ، 1.5g ، 622M ، 155M ، إلخ) الوحدات التقليدية ، مثل OLT و SFP و SFP + و XFP و ONU وما إلى ذلك.

يدعم نظام الاختبار قاعدة بيانات ACCESS المحلية وقاعدة بيانات SQL عن بُعد ، ويتم حفظ جميع أنواع معلمات الاختبار في قاعدة البيانات ، وفي نفس الوقت يتم أيضًا حفظ كل بيانات اختبار في قاعدة البيانات ، وتوفر وظيفة الاستعلام عن البيانات.

ينتمي نظام الاختبار إلى التشغيل بزر واحد ، ولا يحتاج المشغل إلى الكثير من التدريب لتشغيل البرنامج للاختبار الآلي ، بدون وجود فنيين اختبار محترفين ، ويمكنه حل مشكلة اختبار السيولة الكبيرة بشكل فعال ، ولا يمكن للتدريب على الإنتاج مواكبة المشكلة .يحتاج المختبر فقط إلى تحديد القناة لقراءة الرقم التسلسلي أو إدخال الرقم التسلسلي ، ثم النقر فوق "بدء الاختبار" لإكمال الاختبار.يعرض البرنامج نتائج الاختبار لكل وحدة وإجمالي نتائج الاختبار ، ويمكن للمختبِر رؤية النتائج.

نسبة الانقراض

تم قياس نسبة الانقراض في الواقع بواسطة جهاز تصوير العيون وتم قياسها بواسطة مرسمة الذبذبات.

2.1.2.قناع هامش صورة العين

حدد المرشح المراد تحميله ، والقالب الصحيح ، وقم بتحميل القالب ، واضبط معدل خطأ البت (بشكل عام 10-12) ، وانتظر عددًا معينًا من أشكال الموجة (مثل 500) ، واختبر هامش العين ، واستخدم مرسمة الذبذبات قياس.

2.1.3 وقت الصعود ووقت الهبوط وقت الصعود ووقت السقوط

ارتفاع وقت الحافة: طول الفترة الزمنية من وصول الحافة الصاعدة إلى 20٪ من السعة النهائية إلى 80٪ من السعة النهائية ؛وقت حافة السقوط: طول الفترة الزمنية من وصول حافة السقوط إلى 80٪ من السعة النهائية إلى 20٪ من السعة النهائية ، ويتم قياسها باستخدام راسم الذبذبات.

نقطة تقاطع للرسم البياني للعين

يستخدم راسم الذبذبات لقياس العلاقة المئوية بين الاتساع عند تقاطع الحافة الصاعدة والحافة المتساقطة واتساع المستوى المنطقي 1 والمستوى المنطقي 0 في خريطة العين.

الذروة Jitter والجذر يعنيان تربيع Jitter Jitter PP و Jitter RMS

ارتعاش الذروة: تُعرَّف قيمة الذروة للاهتزاز في راسم الذبذبات على أنها قيمة الذروة للتغير الزمني للحواف الصاعدة والهابطة لخريطة العين.ارتعاش الجذر التربيعي: تُعرَّف قيمة الجذر التربيعي للارتعاش في راسم الذبذبات على أنها قيمة الجذر التربيعي للتغير الزمني للحواف الصاعدة والهابطة لخريطة العين ، وكلاهما يقاس بواسطة راسم الذبذبات .

متوسط ​​القدرة الضوئية

متوسط ​​القدرة الضوئية المرسلة هو الطاقة الضوئية المنبعثة من الوحدة في وحدة الوقت ، والتي تقاس بمقياس القدرة الضوئية أو راسم الذبذبات.

إيقاف الطاقة الضوئية

تقاس القدرة الضوئية المنبعثة من الوحدة في حالة إيقاف التشغيل بمقياس القدرة الضوئية أو راسم الذبذبات.
