تفاصيل المنتج:
|
| تقاطعات رسم بياني لإخراج البيانات: | 50 ~ 54٪ | درجة حرارة التشغيل: | 10 ~ 50 درجة مئوية |
|---|---|---|---|
| إخراج الساعة: | 100 ~ 156.25 ميجا هرتز | انعكاس النمط: | يدعم انعكاس الإشارة عند طرفي الإرسال والاستقبال |
| نوع الكود: | PRBS7 ، PRBS9 ، PRBS15 ، PRBS23 ، PRBS31 | زمن الصعود والهبوط (20٪ إلى 80٪): | 18 ~ 23ps |
| إبراز: | 10G Data Error Transmission Tester,BERT Data Error Transmission Tester |
||

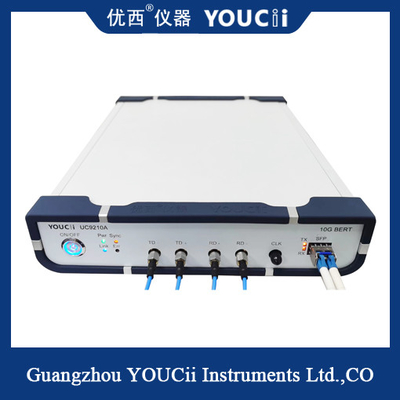

اختبار خطأ نقل البيانات ، تحليل الخطأ واكتشاف الأعطال ، BERT
يعد راسم التذبذب البصري 10G كامل المعدل (10G راسم الذبذبات البصري الكامل المعدل) أداة مصممة لقياس الإشارات الضوئية ذات المعدل الكامل بسرعة 10 جيجابت في الثانية.يتم استخدامه لتقييم جودة الإرسال وخصائص المجال الزمني للإشارات الضوئية عالية السرعة في أنظمة اتصالات الألياف الضوئية.
فيما يلي الوصف والميزات الرئيسية لجهاز فحص العيون البصري 10G كامل المعدل:
1. قياس المعدل العالي: يمكن للأداة أن تدعم قياس الإشارة الضوئية بمعدل 10 جيجابت في الثانية ، بما في ذلك 10 جيجابت إيثرنت الشائعة (10 جيجابت إيثرنت) وغيرها من بروتوكولات الاتصال عالية السرعة.
2. عرض خريطة العين: تستخدم خريطة العين الضوئية تقنية أخذ العينات ومعالجة البيانات عالية السرعة لالتقاط وعرض خريطة العين للإشارات الضوئية بدقة.تعرض خريطة العين جودة إرسال الإشارة الضوئية بشكل العين المفتوحة.يمكن للمستخدمين تقييم استقرار وأداء الإرسال للإشارة من خلال مراقبة درجة الفتح وارتعاش خريطة العين.
3. قياس عالي الدقة: مخطط العين البصري ذو المعدل الكامل 10G يستخدم ساعة عالية الدقة وتكنولوجيا أخذ العينات ، والتي يمكن أن توفر قياس توقيت دقيق وتحليل الاهتزازات.يمكنه قياس وتحليل المعلمات الرئيسية لخريطة العين ، مثل الارتعاش من الذروة إلى الذروة ، والارتعاش التربيعي لمتوسط الجذر ، وما إلى ذلك.
قناة بصرية واحدة SFP وقناة كهربائية واحدة ، إدخال وإخراج متزامن لقناتين ، يمكن أن يكون اختبار رمز الخطأ مستقلاً.
دعم الكشف المستمر عن الخطأ واكتشاف أخطاء التوقيت.
دعم السعر الكامل من 622 ميجا حتى 11.7 جيجا بايت في الثانية ；
نوع رمز الدعم: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
| لا. |
معامل |
الحد الأدنى |
عادي |
أقصى |
وحدة |
| 1 |
معدل البيانات |
0.622 | 0.622،1.25،2.125،2.488،2.5،3.07،3.125،4.25،5.0،6.144،6.25،7.5،8.5 ، 9.953،10.00،10.3125،10.52،10.709،11.09،11.32،11.7 | 11.7 | جيجابت في الثانية |
| 2 |
نوع الكود |
PRBS7 ، PRBS9 ، PRBS15 ، PRBS23 ، PRBS31 | |||
| 3 |
وقت الصعود والهبوط (20٪ إلى 80٪) |
18 | 23 | ملاحظة | |
| 4 |
انعكاس النمط |
يدعم عكس الإشارة عند طرفي الإرسال والاستقبال |
|||
| 5 |
سعة خرج الإشارة (طرف واحد) |
200 | 800 | 1000 | بالسيارات |
| 6 |
ارتعاش إخراج البيانات (RMS) |
1.5 (10.3125 جرام أسفل) | ملاحظة | ||
| 7 |
واجهة إدخال / إخراج البيانات |
التفاضلية ، اقتران التيار المتردد ، مقاومة 50 أوم ، SMA |
|||
| 8 |
إخراج الساعة |
100 | 156.25 | 156.25 | ميغا هيرتز |
| 9 |
حساسية إدخال إشارة البيانات (طرف واحد) |
0.1 | Vpp |
