تفاصيل المنتج:
|
| Wavelength Range: | 850/980/1310/1490/1550/1610 nm | Application Fiber Type: | Standard SM and MM up to 62.5 um core size |
|---|---|---|---|
| Relative Uncertainty (accuracy): | ＜ 0.02 dB Typical | Communication Interface: | RS232, USB，Control by PC |
| Storage Temperature: | -30～+80℃ | Recalibration Period: | 2 years |
| إبراز: | مقياس الطاقة الضوئية لسطح المكتب عالي السرعة,مقياس الطاقة الضوئية بطول موجة 1700 نانومتر |
||

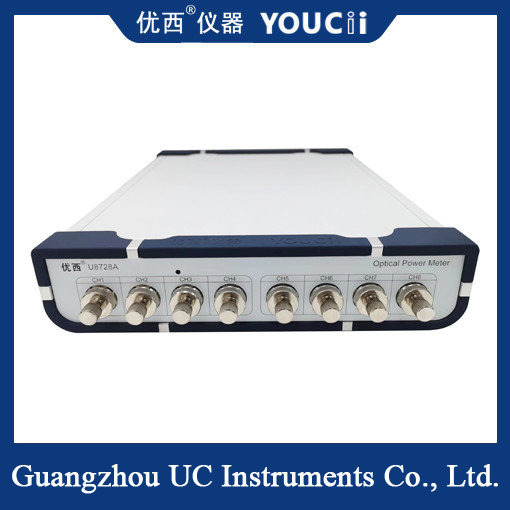

مقياس طاقة ضوئية عالي السرعة، مقياس طاقة ضوئية، مقياس طاقة سطح المكتب
مقياس طاقة ضوئية متعدد القنوات، صغير الحجم، سهل الحمل.يمكن استخدام مقاييس الطاقة الضوئية لمكونات إرسال وتقسيم الإرسال المتعدد بتقسيم الطول الموجي عالي الدقة DWDM، ومكونات مصفوفة شبكة الموجات الضوئية AWG، ومكونات PLC الموجة الضوئية المستوية، وWSS، وOPM، وDPSK، ومضخمات الألياف الضوئية EDFA وغيرها من تطبيقات قياس الألياف الضوئية العامة.مناسب بشكل خاص للتجميع في نظام أخذ عينات مقياس الطاقة الضوئية متعدد القنوات.
التطبيق
اختبار الوحدة الضوئية النشطة/الجهاز الضوئي:
في قياس الخطأ متعدد القنوات لوحدة الإرسال والاستقبال الضوئية، يتم تحقيق قياس البيانات المتوازية.في قياس حساسية وحدة الاستقبال الضوئية، يوفر إدخال طاقة ضوئية متوازٍ وسريع ودقيق؛وقت استقرار التحكم في الطاقة الضوئية 200 مللي ثانية، مما يحسن بشكل كبير كفاءة الاختبار.
اختبار تكامل شبكة الاتصالات الضوئية:
اختبار أداء نقل الشبكة ووظائف إدارة الشبكة في تكامل شبكة الاتصالات الضوئية.
يمكن ضبط خرج الطاقة الضوئية بسرعة ودقة. وقت استقرار التحكم في الطاقة الضوئية أقل من 200 مللي ثانية.
يضمن مقياس الطاقة الضوئية عالي الدقة المدمج استقرار ودقة مراقبة الطاقة.
صغير الحجم، هيكل مدمج، عملية بسيطة، واجهة مستخدم رسومية بديهية، معاينة بيانات متعددة القنوات، حالة الاختبار في لمحة.
| رقم الموديل | U8728A | ||
| عنصر الاستشعار | InGaAs | ||
| نطاق الطول الموجي | 850 ~ 1700 نانومتر | ||
| طول الموجة المعايرة | 850/980/1310/1490/1550/1610 نانومتر |
||
| نطاق الطاقة | + 5 ~ -65 ديسيبل مللي واط | ||
| فترة أخذ العينات | 100 ميكروثانية (10 كيلو هرتز) | ||
| نوع الألياف للتطبيق | SM و MM القياسية حتى حجم النواة 62.5 ميكرومتر | ||
| عدم اليقين (الدقة) | ± 4% (1200 نانومتر ~ 1610 نانومتر) | ||
| عدم اليقين النسبي (الدقة) | ＜ 0.02 ديسيبل نموذجي | ||
| الخطية (الطاقة) | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر، 0 ~ -60 ديسيبل مللي واط) | ||
| فقدان العائد | ＞40 ديسيبل | ||
| واجهة الاتصال | RS232، USB، التحكم عن طريق الكمبيوتر | ||
| درجة حرارة التشغيل | 0 ~ +40 درجة مئوية | ||
| درجة حرارة التخزين | -30 ~ +80 درجة مئوية | ||
| فترة إعادة المعايرة | 2 سنوات | ||
| الأبعاد | 235 ملم عرض، 55 ملم ارتفاع، 320 ملم عمق | ||
| الوزن | 3.0 كجم | ||
