تفاصيل المنتج:
|
| عنصر الاستشعار: | InGaAs | نموذج: | U8820 + 2 * U88201 |
|---|---|---|---|
| تطبيق نوع الألياف: | معيار SM و MM يصل إلى حجم نواة 62.5 ميكرومتر | الخطية (القوة): | ≤ ± 0.05 ديسيبل (1200 نانومتر ~ 1610 نانومتر ، 0 ~ -50 ديسيبل) |
| درجة حرارة التشغيل: | 0 +40 | أبعاد: | 245 ملم عرض ، 105 ملم ارتفاع ، 320 ملم د |
| إبراز: | مقياس الطاقة الضوئية ثنائي القناة,مقياس الطاقة الضوئية القياسي SM |
||

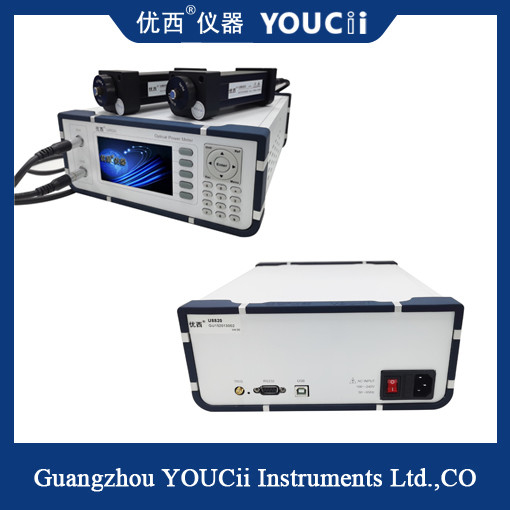

مقياس الطاقة الضوئية ثنائي القناة مسبار الطاقة العالية الخارجية
توفر عدادات الطاقة الضوئية U8820 + 2 × U8820x أداءً فائقًا لاختبار مكونات DWDM ومكونات AWG و PLC ومكبرات الصوت والأغراض العامة الأخرى لتطبيقات اختبار وقياس الألياف الضوئية.إنه مصمم خصيصًا للاستخدام في خطوط الإنتاج عالية الحجم.
تعد أنظمة اختبار عداد الطاقة الضوئية U8820 + 2 × U8820x فعالة وصغيرة الحجم وسريعة البدء وبأسعار معقولة.أنها توفر خيارات مسبار قياس الطاقة الضوئية منخفضة الطاقة وعالية الطاقة وقناة واحدة وقناة مزدوجة.يوفر Guangzhou U أيضًا ما يصل إلى 64 نظامًا مضيفًا للقنوات.
المواصفات الفنية
| نموذج # | U8820 + 2xU88201 | U8820 + 2xU88202 | U8820 + 2xU88203 |
| عنصر الاستشعار | InGaAs | ||
| نطاق القوة | +5 ~ -85 ديسيبل | +15 ~ -75 ديسيبل | +25 ~ -65 ديسيبل |
| نطاق الطول الموجي | 850 ~ 1700 نانومتر | ||
|
فترة أخذ عينات الطاقة (معدل) |
100 لنا (10 كيلو هرتز) | ||
| تطبيق نوع الألياف | معيار SM و MM يصل إلى حجم نواة 62.5 ميكرومتر | ||
|
عدم اليقين المطلق (الدقة) في حالة مرجعية |
± 4٪ (1200 نانومتر ~ 1610 نانومتر) | ||
|
عدم اليقين النسبي (الدقة) في حالة مرجعية |
＜ 0.02 ديسيبل نموذجي | ||
| الخطية (القوة) | ≤ ± 0.05 ديسيبل (1200 نانومتر ~ 1610 نانومتر ، 0 ~ -50 ديسيبل) | ||
| دقة | 0.001 ديسيبل | ||
| تعويض الخساره | ＞ 40 ديسيبل | ||
| واجهة الاتصالات | RS232 / USB / RJ45 | ||
| درجة حرارة التشغيل | 0 + 40 ℃ | ||
| درجة حرارة التخزين | -30 درجة مئوية + 80 درجة مئوية | ||
| فترة إعادة المعايرة | 2 سنة | ||
| أبعاد | 245 ملم عرض ، 105 ملم ارتفاع ، 320 ملم د | ||
| وزن | 4.0 كجم | ||
مبدأ عداد الطاقة الضوئية:
المبدأ الأساسي لمقياس الطاقة الضوئية هو تحويل الضوء الساقط إلى إشارة كهربائية من خلال بعض طرق القياس.يتكون مقياس القدرة الضوئية النموذجي من جهاز استقبال وكاشف ومضخم وشاشة.بعد استقبال الإشارة الضوئية ، يقوم جهاز الاستقبال بتحويل الإشارة الضوئية إلى إشارة كهربائية من خلال الكاشف ويقوم بتضخيم الخرج ، وأخيراً يعرض قيمة الطاقة على الشاشة.
الوحدة الشائعة لعدادات الطاقة الضوئية هي وحدة الطاقة الضوئية واط (W) أو ملي واط (mW) ، ولكن يمكن أيضًا استخدام ديسيبل (dBm) كوحدة مرجعية.ستختلف الدقة ونطاق القياس لعدادات الطاقة الضوئية وفقًا للطراز والعلامة التجارية ، لذلك يجب النظر في اختيار عدادات الطاقة الضوئية واستخدامها وفقًا لاحتياجات التطبيق المحددة.
