تفاصيل المنتج:
|
| عنصر الاستشعار: | InGaAs | تطبيق نوع الألياف: | معيار SM و MM |
|---|---|---|---|
| واجهة الإدخال البصري: | دعم مفصل الألياف العارية أو محول FC / LC / SC | الخطية (القوة): | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر ، 0 ~ -50 ديسيبل) |
| أبعاد: | 245 ملم عرض ، 105 ملم ارتفاع ، 320 ملم د | الطول الموجي للمعايرة: | 850/980/1310/1510 ~ 1640 نانومتر |
| إبراز: | 1640nm مسبار عداد الطاقة,مسبار عداد الطاقة عالي السرعة |
||

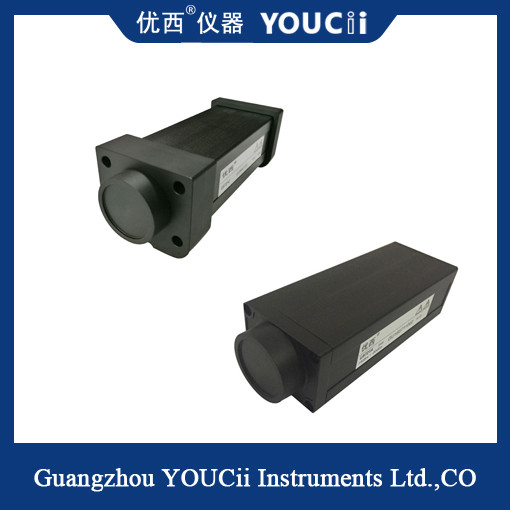

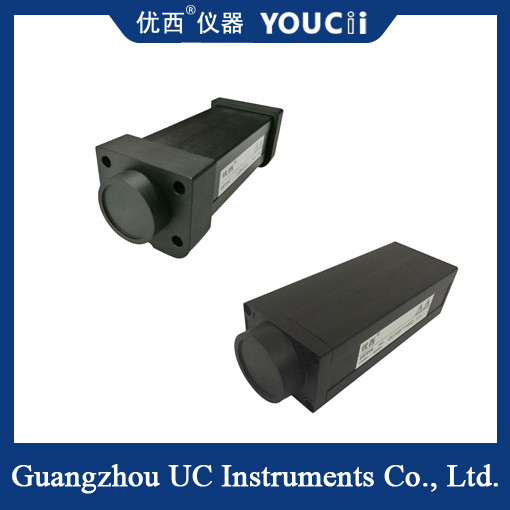

مسبار عداد الطاقة عالي السرعة 850/980/1310/1510 ~ 1640nm المعايرة المستمرة
يمكن أن تصل فترة أخذ العينات لوحدة قياس الطاقة الضوئية عالية السرعة U8721 في Guangzhou Youxi إلى مستوى الولايات المتحدة ، ويمكن الحصول على البيانات ومعالجتها بسرعة أكبر.تتبنى وحدة عداد الطاقة واجهة اتصال USB ، والتي يمكنها التواصل مع الكمبيوتر الشخصي مباشرة ، وعرض البيانات وتعيين المعلمات من خلال برنامج التكوين.
يمكن استخدام وحدة عداد الطاقة الضوئية عالية السرعة U8721 في مكونات WDM عالية الدقة ، ومكونات AWG لصفيف الدليل الموجي البصري ، ومكونات PLC للدليل الموجي البصري المستوي ، و WSS ، و OPM ، و DPSK ، والمكبر الضوئي EDFA وغيرها من تطبيقات قياس الألياف البصرية العامة.بالمقارنة مع الموديلات الأخرى لمقياس الطاقة Guangzhou Youxi ، يتميز U8721 بخصائص أخذ العينات بسرعة عالية ، والشكل الصغير ، ومناسب بشكل خاص للتجميع في نظام أخذ عينات عداد الطاقة الضوئية متعدد القنوات.
يتقدم
1. WDM ، GFF ، AWG ، اختبار جهاز PLC
2. أدخل الخسارة ، وعودة قياس الخسارة
3-مستشعر الألياف الضوئية ، اختبار كابل الألياف الضوئية
4. وضع الاستقطاب التشتت PMD وقياس الخسارة المعتمدة على الاستقطاب PDL
5. الألياف البصرية ، اختبار مختبر البحث والتطوير
| نموذج | يو8721 أ | يو8721 ب | يو8721 ج | يو8721 د | يو8721 هـ |
| عنصر الاستشعار | InGaAs | ||||
| نطاق الطول الموجي | 850 ~ 1700 نانومتر | ||||
| الطول الموجي للمعايرة | 850/980/1310/1510 ~ 1640 نانومتر | ||||
| نطاق القدرة (ديسيبل) | + 5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
|
فترة أخذ عينات الطاقة (معدل) |
100 لنا (10 كيلو هرتز) | 10 لنا (100 كيلو هرتز) | |||
| تطبيق نوع الألياف | معيار SM و MM | ||||
| واجهة الإدخال البصري | دعم مفصل الألياف العارية أو FC/محول LC / SC | ||||
|
عدم اليقين المطلق (الدقة) في حالة مرجعية |
± 4٪ (1200 نانومتر ~ 1610 نانومتر) | ||||
|
عدم اليقين النسبي (الدقة) في حالة مرجعية |
＜ 0.02 ديسيبل | ||||
| الخطية (القوة) | ≤ ± 0.06 ديسيبل (1200 ~ 1610 نانومتر ، + 0 ~ -60 ديسيبل) | ||||
| تعويض الخساره | ＞ 40 ديسيبل | ||||
| واجهة الاتصالات | USB | + حساب المثلثات | + حساب المثلثات + BNC | + حساب المثلثات | |
| فترة المعايرة | سنتان | ||||
| درجة حرارة التشغيل | 0 ~ + 40 درجة | ||||
| درجة حرارة التخزين | -30 ~ + 80 درجة | ||||
| أبعاد | 52 مم ارتفاع ، 60 مم عرض ، 150 مم د | ||||
| وزن | 1.0 كجم | ||||
