تفاصيل المنتج:
|
| المعدل القياسي: | 1.2442 / 1.25 / 2.4884 / 2.5 / 6.0 / 9.953 / 10.3125 / 10.709 / 11.3 جيجابت في الثانية | تحمل قالب دقة القياس （الهامش）: | ± 3٪ |
|---|---|---|---|
| يتميز العرض بدقة وضوح الصورة: | 1024 × 768 بكسل | وضع اكتساب الإشارة: | أخذ عينات (عادي) ، مغلف ، متوسط |
| عدد قنوات أخذ العينات: | 4: 10G وضع فردي بمعدل منخفض / وضع متعدد ، وضع فردي بمعدل عالٍ 10G / وضع متعدد | ضوضاء RMS (الحد الأقصى): | 0.5 ميللي فولت |
| إبراز: | متعدد الأوضاع راسم الذبذبات الضوئية,وضع واحد راسم الذبذبات الضوئية |
||
مقياس التذبذب البصري أحادي/متعدد الأوضاع بمعدل كامل

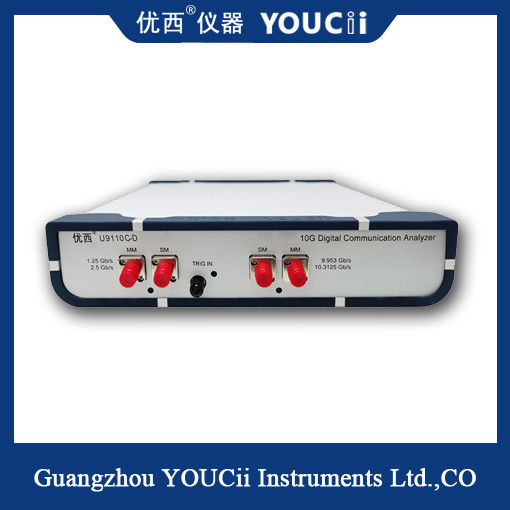

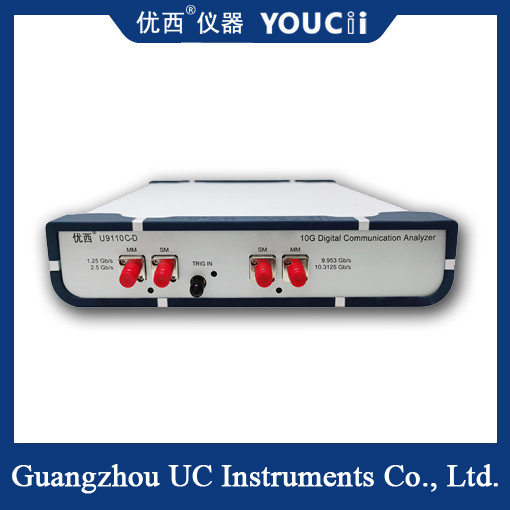

U9110C-D هو مقياس تذبذب بصري بمعدل كامل 10G، يدعم الوضع الأحادي/متعدد الأوضاع، وهو أحدث حل لتحليل الاتصالات الرقمية أطلقته شركة Uwest Instrument.يوفر أداة قياس مثالية لتصنيع أجهزة الاتصالات البصرية.
نتائج قياس DCA في U9110C-D ليست مجرد بيانات أولية، ولكنها أيضًا رسوم بيانية مع الوقت والسعة، واختبارات القناع، والاختبارات الإحصائية، وما إلى ذلك.يوفر مجموعة من إعدادات اختبار مؤشر الاتصال، بما في ذلك الفترة الزمنية، ووقت الارتفاع، ووقت السقوط، والنسبة المئوية للعبور، ونسبة الانقراض، والاهتزاز، وقياس السعة.يتضمن أيضًا اختبارات SDH/SONET، واختبارات القناع لـ Gigabit Ethernet، واختبارات الامتثال القياسية الأخرى.
خصائص الجهاز:
1. قياس عالي المعدل: يمكن للجهاز دعم قياس الإشارات البصرية بمعدل كامل 10 جيجابت في الثانية، بما في ذلك شبكة إيثرنت 10 جيجابت (10GbE) الشائعة وبروتوكولات الاتصال الأخرى عالية المعدل.
2. عرض مخطط العين: يستخدم مخطط العين البصري تقنية أخذ العينات ومعالجة البيانات عالية السرعة لالتقاط وعرض مخطط العين للإشارات البصرية بدقة.يعرض مخطط العين جودة إرسال الإشارة البصرية بشكل عين مفتوحة. يمكن للمستخدمين تقييم استقرار وأداء إرسال الإشارة عن طريق مراقبة درجة الانفتاح والاهتزاز في مخطط العين.
3. قياس عالي الدقة: يعتمد مخطط العين البصري بمعدل كامل 10G على تقنية الساعة وأخذ العينات عالية الدقة، والتي يمكن أن توفر قياسًا دقيقًا للتوقيت وتحليلًا للاهتزاز.يمكنه قياس وتحليل المعلمات الرئيسية لمخطط العين، مثل الاهتزاز من الذروة إلى الذروة، والاهتزاز التربيعي المتوسط، وما إلى ذلك.
|
الموديل |
U9110C-D |
|
المعدل القياسي |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 جيجابت في الثانية |
|
تسامح قالب دقة القياس(هامش) |
±3 % |
|
دقة صورة ميزات العرض |
1024 × 768 بكسل |
|
نظام القياس الرقمي |
يدعم قياس قناة بصرية واحدة ويقوم بتحديث القياسات الاختيارية ثلاث مرات في الثانية |
|
وضع الحصول على الإشارة |
أخذ العينات (عادي)، المغلف، المتوسط |
|
ضوضاء RMS |
0.25mV |
|
عدد قنوات أخذ العينات |
4: وضع واحد/متعدد الأوضاع منخفض المعدل 10G، وضع واحد/متعدد الأوضاع عالي المعدل 10G |
|
وقت الانتقال الرأسي للنظام |
يعتمد على عدد قنوات أخذ العينات |
|
الدقة الرأسية |
14 بت |
|
ضوضاء RMS (الحد الأقصى) |
0.5mV |
|
تضخيم شكل الموجة للنظام الأفقي وتقليل القاعدة الزمنية للمراقبة |
0.5ps/div إلى 1ms/div |
|
دقة الفترة الزمنية (وضع الاهتزاز) |
0.25ps |
|
مثال تشغيل مصدر الساعة الخارجي للنظام |
100mV,155~2500MHz |
|
نطاق مستوى المشغل |
±1.0V |
|
نطاق إدخال المشغل |
±1.5V |
|
قطع المشغل |
±1.5V: قابل للتعديل من 5 مللي ثانية إلى 100 مللي ثانية |
|
الاتصالات، واجهة إدارة الشبكة |
RJ45؛يدعم إيثرنت 10/100 ميجابت في الثانية |
|
مزود الطاقة (محول الطاقة الخارجي) |
50 هرتز، 5 فولت، 3 أمبير، 6 واط |
|
درجة الحرارة المحيطة، الرطوبة النسبية للعمل |
تتراوح درجة الحرارة من -20 درجة مئوية إلى +50 درجة مئوية، والرطوبة من 20% إلى 80% |
|
التخزين |
تتراوح درجة الحرارة من -40 درجة مئوية إلى +85 درجة مئوية، والرطوبة من 5% إلى 90% |
|
الخصائص الفيزيائية الأبعاد، الوزن |
الحجم 235 عرضًا × 55 ارتفاعًا × 255 طولًا (مم)، الوزن< 2 كجم |
