تفاصيل المنتج:
|
| عنصر الاستشعار: | InGaAs | نطاق القدرة (ديسيبل): | + 5 ~ -80 |
|---|---|---|---|
| واجهة الإدخال البصري: | دعم مفصل الألياف العارية أو محول FC / LC / SC | واجهة الاتصالات: | علم حساب المثلثات |
| فترة المعايرة: | سنتان | وزن: | 3 كغ |
| إبراز: | مسبار عداد الطاقة الضوئية السريع,مسبار عداد الطاقة الضوئية الذي يتم التحكم فيه بواسطة الكمبيوتر |
||

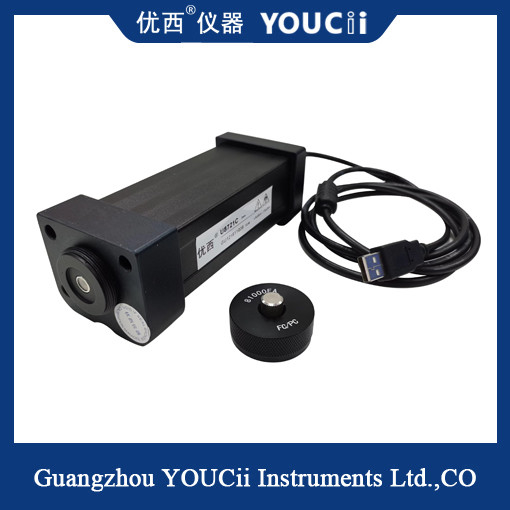

مسبار عداد الطاقة الضوئية السريع الذي يتم التحكم فيه بواسطة الكمبيوتر 850 ~ 1700 نانومتر
لخص:
يمكن أن تصل فترة أخذ العينات لوحدة عداد الطاقة الضوئية عالية السرعة U8721 في قوانغتشو Youxi إلى مستوى الولايات المتحدة، ويمكن الحصول على البيانات ومعالجتها بسرعة أكبر.تعتمد وحدة عداد الطاقة واجهة اتصال USB، والتي يمكنها التواصل مع الكمبيوتر مباشرة وعرض البيانات وتعيين المعلمات من خلال برنامج التكوين.
يمكن استخدام وحدة عداد الطاقة الضوئية عالية السرعة U8721 في مكونات WDM عالية الدقة، ومكونات AWG لصفيف الدليل الموجي البصري، ومكونات PLC للدليل الموجي البصري المستوي، وWSS، وOPM، وDPSK، ومكبر الصوت البصري EDFA وغيرها من تطبيقات القياس البصري للألياف الضوئية العامة.بالمقارنة مع النماذج الأخرى لمقياس الطاقة قوانغتشو Youxi، يتميز U8721 بخصائص أخذ العينات عالية السرعة، والشكل الصغير، ومناسب بشكل خاص للتجميع في نظام أخذ عينات عداد الطاقة البصري متعدد القنوات.
خصوصية :
سرعة بدء التشغيل ودقة قياس عالية
نطاق قياس الطاقة الديناميكي الواسع
مجموعة واسعة من نطاقات الطاقة والقنوات
واجهة اتصال USB، عالية السرعة ومريحة
بأسعار معقولة
يتقدم :
WDM، GFF، AWG، اختبار جهاز PLC
أدخل الخسارة وقياس خسارة العودة
مستشعر الألياف الضوئية، اختبار كابلات الألياف الضوئية
تشتت وضع الاستقطاب (PMD) وقياس فقدان PDL المعتمد على الاستقطاب
اختبار معملي للبحث والتطوير في مجال الألياف الضوئية والاتصالات
U8721Cتنظيم المنتج
|
نموذج |
ش8721ج | ||||
| عنصر الاستشعار | InGaAs | ||||
| نطاق الطول الموجي | 850 ~ 1700 نانومتر | ||||
| معايرة الطول الموجي | 850 / 980 / 1310 / 1510~1640 نانومتر معايرة مستمرة | ||||
| نطاق الطاقة (ديسيبل) | + 5 ~ -80 | ||||
|
فترة أخذ عينات الطاقة (المعدل) |
10 لنا (100 كيلو هرتز) | ||||
| نوع الألياف التطبيقية | معيار SM وMM | ||||
| واجهة الإدخال البصري | دعم وصلة الألياف العارية أو FC/محول لك/سك | ||||
|
عدم اليقين المطلق (الدقة) في الحالة المرجعية |
± 4% (1200 نانومتر ~ 1610 نانومتر) | ||||
|
عدم اليقين النسبي (الدقة) في الحالة المرجعية |
< 0.02 ديسيبل القيمة النموذجية | ||||
| الخطية (الطاقة) | ±± 0.06 ديسيبل (1200 ~ 1610 نانومتر، + 0 ~ -60 ديسيبل ميلي واط) | ||||
| تعويض الخساره | > 40 ديسيبل | ||||
| واجهة الاتصالات | + علم حساب المثلثات | ||||
| فترة المعايرة | سنتان | ||||
| درجة حرارة التشغيل | 0 ~ +40 درجة مئوية | ||||
| درجة حرارة التخزين | -30 ~ +80 درجة مئوية | ||||
| أبعاد | 52 ملم ارتفاع، 60 ملم عرض، 150 ملم عمق | ||||
| وزن | 1.0 كجم | ||||
سيطرح المستخدمون الآخرون الأسئلة التالية:
1.ما هو رابط الألياف المطلوب لمصدر الضوء وتنفيذ عداد الطاقة؟
يلزم وجود مصدر ضوء ومقياس طاقة لإجراء القياس الأكثر أهمية لوصلة الألياف الضوئية، وهو إجمالي فقدان الإدخال لذلك الرابط.في الأساس، تقوم بمقارنة كمية الضوء التي تدخل أحد طرفي الألياف مع كمية الضوء الخارجة من الطرف الآخر للألياف.
.
2.ما هو dBm الجيد للألياف؟
dBm الموجب يعني طاقة أكبر من 1 ميجاوات والسالب يعني أقل من 1 ميجاوات.سيكون لمصدر الليزر الجيد لوصلة أحادية الوضع خرج طاقة يتراوح من ~ +3 إلى +6 ديسيبل ميلي واط - 2-4 ميجاوات - مقترنًا بالألياف.يجب أن تتمتع قوة VCSEL للارتباطات متعددة الأوضاع بحوالي 0dBm - 1mw.
