تفاصيل المنتج:
|
| عنصر الاستشعار: | InGaAs | نطاق القدرة (ديسيبل): | + 5 ~ -80 |
|---|---|---|---|
| تطبيق نوع الألياف: | معيار SM و MM | الخطية (القوة): | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر ، 0 ~ -50 ديسيبل) |
| واجهة الاتصالات: | USB ， + Trig ， + Trig + BNC ， + Trig | درجة حرارة التشغيل: | 0 +40 |
| إبراز: | مسبار عداد الطاقة الضوئية صغير الحجم,مسبار عداد الطاقة الضوئية عالي الكفاءة |
||

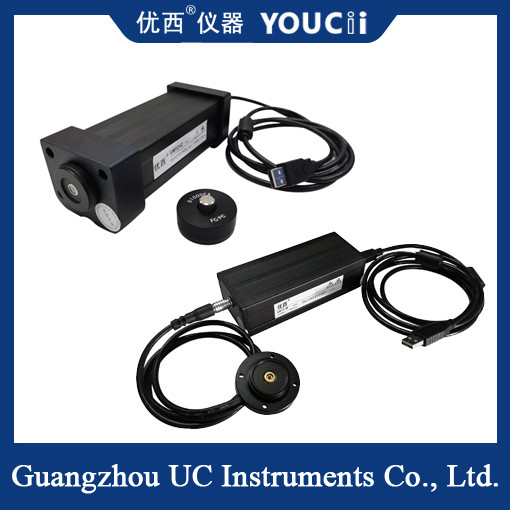

مسبار مقياس القدرة الضوئية صغير الحجم وكفاءة عالية للطاقة اختياري
يمكن أن تصل فترة أخذ العينات لوحدة مقياس القدرة الضوئية U8721 عالية السرعة من Guangzhou Youxi إلى مستوى uS ، ويمكن الحصول على البيانات ومعالجتها بشكل أسرع. تعتمد وحدة قياس الطاقة واجهة اتصال USB ، والتي يمكنها الاتصال بالكمبيوتر الشخصي مباشرة ، وعرض البيانات وتعيين المعلمات من خلال برنامج التكوين.
يمكن استخدام وحدة مقياس القدرة الضوئية U8721 عالية السرعة في مكونات WDM عالية الدقة ، ومكونات مصفوفة شبكة دليل الموجة الضوئية AWG ، ومكونات PLC دليل الموجة الضوئية المستوية ، و WSS ، و OPM ، و DPSK ، ومضخم الألياف الضوئية EDFA وغيرها من تطبيقات قياس الألياف الضوئية العامة.بالمقارنة مع الموديلات الأخرى لمقياس الطاقة Guangzhou Youxi ، يتميز U8721 بخصائص أخذ العينات عالية السرعة والشكل الصغير ، وهو مناسب بشكل خاص للتجميع في نظام أخذ عينات مقياس الطاقة الضوئية متعدد القنوات.
تطبيق
▲ اختبار جهاز WDM و GFF و AWG و PLC
▲ قياس فقدان الإدخال وفقدان العائد
▲ اختبار مستشعر الألياف الضوئية وكابل الألياف الضوئية
▲ قياس تشتت نمط الاستقطاب PMD وفقدان الاعتماد على الاستقطاب PDL
▲ اختبار الألياف الضوئية ، مختبر البحث والتطوير في مجال الاتصالات
| الموديل | U8721A | U8721B | U8721C | U8721D | U8721H |
| عنصر الاستشعار | InGaAs | ||||
| نطاق الطول الموجي | 850 ~ 1700 نانومتر | ||||
| طول الموجة المعايرة | 850 / 980 / 1310 / 1510 ~ 1640 نانومتر معايرة مستمرة | ||||
| نطاق الطاقة (ديسيبل مللي واط) | + 5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
|
فترة أخذ عينات الطاقة (المعدل) |
100 ميكرو ثانية (10 كيلو هرتز) | 10 ميكرو ثانية (100 كيلو هرتز) | |||
| نوع الألياف التطبيقية | SM و MM القياسية | ||||
| واجهة الإدخال الضوئي | دعم وصلة الألياف العارية أو FC/محول LC / SC | ||||
|
عدم اليقين المطلق (الدقة) في حالة مرجعية |
± 4٪ (1200 نانومتر ~ 1610 نانومتر) | ||||
|
عدم اليقين النسبي (الدقة) في حالة مرجعية |
＜ 0.02 ديسيبل قيمة نموذجية | ||||
| الخطية (الطاقة) | ≤± 0.06 ديسيبل (1200 ~ 1610 نانومتر ، + 0 ~ -60 ديسيبل مللي واط) | ||||
| فقدان العائد | ＞ 40 ديسيبل | ||||
| واجهة الاتصال | USB | +Trig | +Trig +BNC | +Trig | |
| فترة المعايرة | 2 سنة | ||||
| درجة حرارة التشغيل | 0 ~ +40℃ | ||||
| درجة حرارة التخزين | -30 ~ +80℃ | ||||
| الأبعاد | 52 مم ارتفاع ، 60 مم عرض ، 150 مم عمق | ||||
| الوزن | 1.0 كجم | ||||
الوصف:
يستخدم U8721A بشكل أساسي لمراقبة الطاقة الضوئية عالية السرعة.
السطح الحساس للضوء U8721B PD خارجي ، يستخدم بشكل أساسي لقياس المسح الضوئي المكاني.
يستخدم المسح المتزامن السريع U8721C بشكل أساسي في نظام قياس المسح الضوئي للطول الموجي DWDM / AWG.
U8721D مسح متزامن سريع مع خرج تناظري BNC.
كابل محمي من USB إلى 1B4-core
يتم توصيل منفذ الاتصال بكابل محمي من USB إلى 1B4-core ، ويتم توصيله مباشرة بالكمبيوتر الشخصي لإنشاء اتصال.
