تفاصيل المنتج:
|
| عدد القنوات: | 4 (منفذ كهربائي رباعي القنوات ، يدعم PG و ED) | نوع الكود: | PRBS7 ، PRBS9 ، PRBS15 ، PRBS23 ، PRBS31 |
|---|---|---|---|
| وقت الصعود والهبوط (20٪ إلى 80٪): | 18 ~ 23 حصان | ارتعاش إخراج البيانات (RMS): | 1.5 (10.3125 جرام) |
| إبراز: | 10G مقياس خطأ المعدل الكامل,4 قناة USB خطأ متر |
||

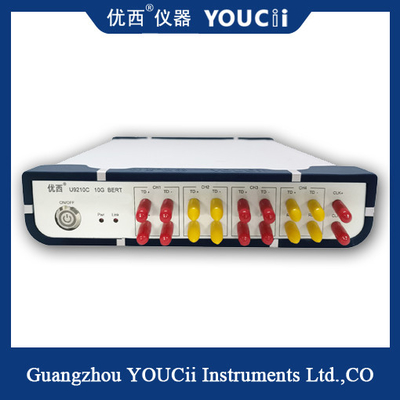

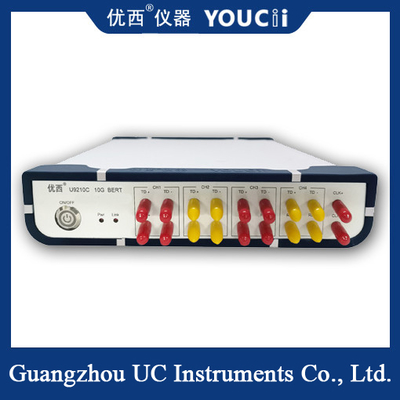

10G مقياس الخطأ الكامل 4 قنوات USB HID أو USB-COM
ميزات الأداء الأساسية:
1. أربع قنوات متوازية PG وED؛إخراج ساعة أحادية العضوية.
2، وتتراوح معدلات دعم PG وED من 0.622 إلى 11.7 جيجابت في الثانية (حتى 15 جيجابت، اختياري).
3، نوع رمز الدعم: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.
4 ، دعم الكشف المستمر عن الأخطاء ومراقبة خطأ التوقيت.
5، وضع الاتصال: USB HID (بدون محرك أقراص) أو USB-COM.
المواصفات الفنية:
| لا. | معامل | الحد الأدنى | عادي | أقصى | وحدة |
| 1 | معدل البيانات | 0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | جيجابت في الثانية |
| 2 | عدد القنوات | 4 (منفذ كهربائي ذو 4 قنوات، يدعم PG وED) | |||
| 3 | نوع الكود | PRBS7، PRBS9، PRBS15، PRBS23، PRBS31 | |||
| 4 | وقت الصعود والهبوط (20% إلى 80%) | 18 | 23 | ملاحظة | |
| 5 | عكس النمط | يدعم عكس الإشارة عند طرفي الإرسال والاستقبال | |||
| 6 | سعة خرج الإشارة التفاضلية | 200 | 600 | 1000 | بالسيارات |
| 7 | ارتعاش إخراج البيانات (RMS) | 1.5(10.3125 جرام) | ملاحظة | ||
| 8 | واجهة إدخال/إخراج البيانات | التفاضلية، اقتران التيار المتردد، مقاومة 50 أوم، SMA | |||
| 9 | إخراج الساعة | 100 | 156.25 | 156.25 | ميغاهيرتز |
| 10 | حساسية إدخال إشارة البيانات | 50 | mVpp | ||
| 11 | نقطة عبور الرسم البياني لإخراج البيانات (الفرق) | 49 | 50 | 52 | % |
| 12 | وقت استجابة USB HID | 10 | آنسة | ||
| 13 | درجة حرارة التشغيل | 10 | 25 | 50 | درجة مئوية |
| 14 | جهد التشغيل (التيار المتردد) | 180 | 220 | 250 | الخامس |
جهاز اختبار معدل خطأ البت رباعي القنوات هو أداة تستخدم لتقييم معدل خطأ البت (BER) في نظام الاتصالات الرقمية.يشير BER إلى نسبة البتات المرسلة التي تحتوي على أخطاء أثناء الاتصال الرقمي.
عادةً ما يحتوي مقياس الخطأ رباعي القنوات على أربع قنوات مستقلة، تستخدم كل منها للتناظرية أو الكشف عن إرسال واستقبال الإشارات الرقمية.يطلق عليهم "قنوات الإرسال" و"قنوات الاستقبال".تكون القناة المرسلة مسؤولة عن توليد وإرسال الإشارة الرقمية، بينما تستخدم قناة الاستقبال لاستقبال وتحليل الإشارة المستقبلة لتحديد معدل الخطأ في البتات.
