تفاصيل المنتج:
|
| المعدل القياسي: | 1.2442 / 1.25 / 2.4884 / 2.5 / 6.0 / 9.953 / 10.3125 / 10.709 / 11.3 جيجابت في الثانية | يتميز العرض بدقة وضوح الصورة: | 1024 × 768 بكسل |
|---|---|---|---|
| ضوضاء RMS: | 0.25 ميجا فولت | دقة رأسية: | 14 بت |
| دقة الفاصل الزمني (وضع الارتعاش): | 0.25 ثانية | نطاق الإدخال الزناد: | ± 1.5 فولت |
| إبراز: | متعدد الوضع راسم الذبذبات الضوئية,وضع واحد راسم الذبذبات الضوئية,متعدد الوضع راسم الذبذبات الضوئية |
||
10G يدعم المعدل الكامل وضع واحد/راسم الذبذبات البصري متعدد الأوضاع

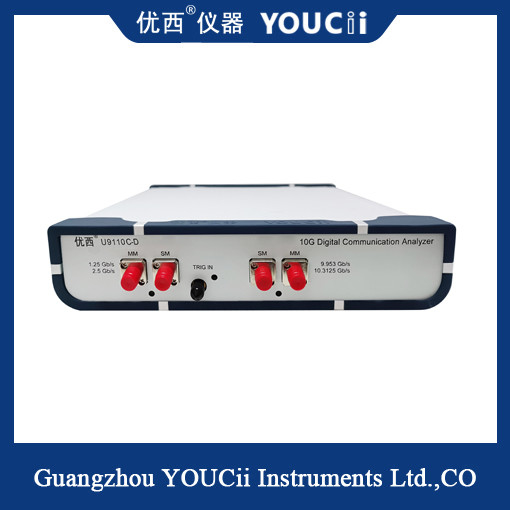

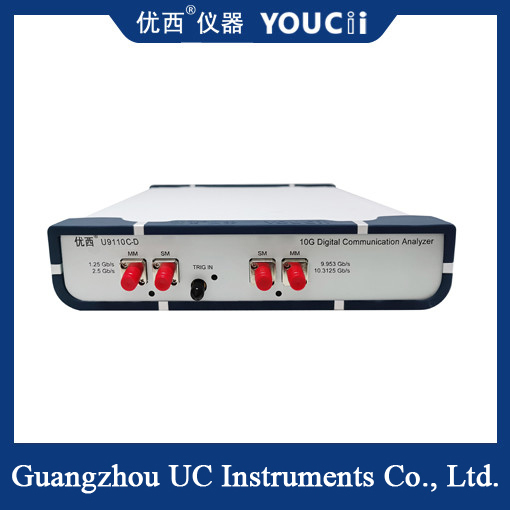

U9110C-D هو معدل كامل 10 جيجا، ويدعم راسم الذبذبات الضوئية أحادي الوضع/متعدد الأوضاع، وهو أحدث حل لتحليل الاتصالات الرقمية الذي أطلقته شركة Uwest Instrument.إنها توفر أداة قياس مثالية لتصنيع أجهزة الاتصالات البصرية.
نتائج قياس U9110C-D DCA ليست فقط بيانات أولية، ولكنها أيضًا رسوم بيانية مع الوقت والسعة، واختبارات القناع، والاختبارات الإحصائية، وما إلى ذلك.يوفر مجموعة من إعدادات اختبار مؤشر الاتصال، بما في ذلك الفترة الفاصلة، ووقت الارتفاع، ووقت السقوط، والنسبة المئوية المتقاطعة، ونسبة الانقراض، والارتعاش، وقياس السعة.ويتضمن أيضًا اختبارات SDH/SONET واختبارات القناع لشبكة Gigabit Ethernet واختبارات التوافق الفردية القياسية الأخرى.
مقدمة الوظيفة:
1. قياس متعدد القنوات: تحتوي بعض مخططات العين البصرية ذات المعدل الكامل 10G على وظيفة متعددة القنوات، والتي يمكنها في نفس الوقت قياس مخططات العين لمصادر إشارة بصرية متعددة.وهذا يسمح بسهولة المقارنة والتحليل لتقييم اختلافات الأداء بين مصادر الإشارة المختلفة.
2. القياس والتحليل التلقائي: عادةً ما يتم تجهيز مخططات العين البصرية بوظائف القياس والتحليل التلقائي، والتي يمكنها تلقائيًا استخراج المعلمات الرئيسية لمخطط العين، وتقديم تقارير النتائج وتحليل المخطط.وهذا يمكن أن يبسط عملية التشغيل للمستخدم ويحصل على نتائج القياس بسرعة.
3. عرض النطاق الترددي العالي وسعة التخزين: يحتوي الرسم البياني البصري للعين بمعدل كامل 10G على عرض نطاق ترددي عالي ومساحة تخزين ذات سعة كبيرة لتلبية متطلبات أخذ العينات والتخزين عالية السرعة للإشارات الضوئية عالية السرعة.وهذا يضمن سلامة ودقة بيانات القياس.
تخصيص
|
رقم الموديل |
ش9110C-د |
|
المعدل القياسي |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 جيجابت في الثانية |
|
التسامح مع قالب دقة القياس(هامِش) |
±3% |
|
ميزات العرض دقة الصورة |
1024 × 768 بكسل |
|
نظام القياس الرقمي |
يدعم قياس قناة بصرية واحدة ويقوم بتحديث القياسات الاختيارية ثلاث مرات في الثانية |
|
وضع الحصول على الإشارة |
العينة (العادية)، المغلف، المتوسط |
|
ضجيج RMS |
0.25 مللي فولت |
|
عدد قنوات أخذ العينات |
4: وضع فردي بمعدل منخفض 10 جيجا/وضع متعدد، وضع فردي بمعدل مرتفع 10 جيجا/وضع متعدد |
|
وقت انتقال النظام العمودي |
يعتمد على عدد قنوات أخذ العينات |
|
القرار العمودي |
14 بت |
|
ضوضاء RMS (الحد الأقصى) |
0.5 مللي فولت |
|
تضخيم الشكل الموجي للنظام الأفقي وتقليل قاعدة وقت المراقبة |
0.5ps/div إلى 1ms/div |
|
دقة الفاصل الزمني (وضع الارتعاش) |
0.25 ثانية |
|
مثال تشغيل مصدر الساعة الخارجية للنظام |
100 مللي فولت ، 155 ~ 2500 ميجا هرتز |
|
نطاق مستوى الزناد |
± 1.0 فولت |
|
نطاق الإدخال الزناد |
± 1.5 فولت |
|
قطع الزناد |
±1.5 فولت: قابل للتعديل من 5 مللي ثانية إلى 100 مللي ثانية |
|
الاتصالات، واجهة إدارة الشبكة |
RJ45؛يتم دعم إيثرنت بسرعة 10/100 ميجابت في الثانية |
|
مصدر الطاقة (محول الطاقة الخارجي) |
50 هرتز، 5 فولت، 3 أمبير، 6 واط |
|
درجة الحرارة المحيطة والرطوبة النسبية للعمل |
درجة الحرارة -20 درجة مئوية إلى +50 درجة مئوية، والرطوبة من 20% إلى 80% |
|
محل |
درجة الحرارة -40 درجة مئوية إلى +85 درجة مئوية، والرطوبة من 5% إلى 90% |
|
الخصائص الفيزيائية الأبعاد والوزن |
الحجم 235 عرض × 55 ارتفاع × 255 طول (مم)، الوزن أقل من 2 كجم |
