تفاصيل المنتج:
|
| عنصر الاستشعار: | InGaAs | الطول الموجي للمعايرة: | 850/980/1310/1490/1550/1610 نانومتر |
|---|---|---|---|
| تطبيق نوع الألياف: | معيار SM و MM يصل إلى حجم نواة 62.5 ميكرومتر | الخطية (القوة): | ≤ ± 0.06 ديسابيل (1200 نانومتر ~ 1610 نانومتر، 5 ~ -50 ديسابيل) |
| درجة حرارة التخزين: | -30 ~ + 80 درجة | الأبعاد: | 37 ملم عرض، 25 ملم ارتفاع، 115 ملم عمق |
| إبراز: | عداد طاقة ضوئي صغير,مقياس طاقة بصرية خفيفة الوزن,Lightweight Optical Power Meter |
||

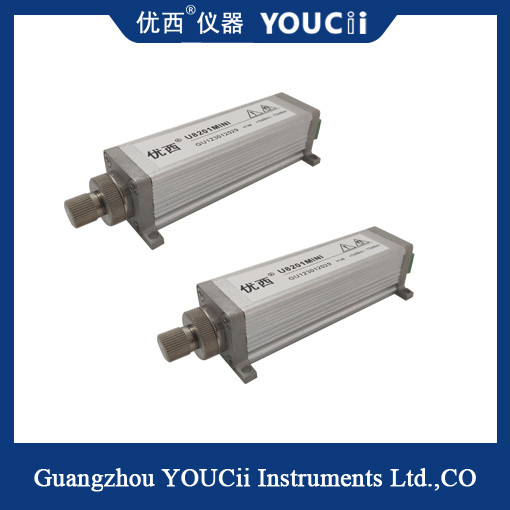

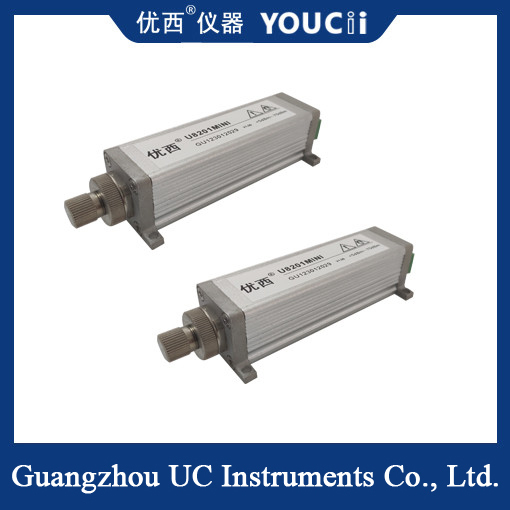

مقياس الطاقة الضوئية الصغير خفيف الوزن وصغير الحجم
تعتمد وحدة قياس الطاقة الضوئية UC8201MINI من Guangzhou Uniwest واجهة اتصال 6PIN، وتستخدم مقبسًا مطابقًا للتواصل مع جهاز الكمبيوتر، وتعرض البيانات وتعيّن المعلمات من خلال برنامج التكوين.
يمكن استخدام وحدة قياس الطاقة الضوئية UC8201MINI لمكونات تقسيم الإرسال المتعدد بتقسيم الطول الموجي DWDM عالية الدقة، ومكونات مصفوفة شبكة الموجات الضوئية الموجهة AWG، ومكونات PLC الموجة الضوئية المستوية، و WSS، و OPM، و DPSK، ومضخمات الألياف الضوئية EDFA وغيرها من تطبيقات قياس الألياف الضوئية العامة. بالمقارنة مع الموديلات الأخرى من مقاييس الطاقة، يتميز UC8201MINI بشكل مضغوط، وهو مناسب بشكل خاص للتجميع في أنظمة أخذ عينات مقياس الطاقة الضوئية متعددة القنوات.
نقطة مميزة
بدء تشغيل سريع ودقة قياس عالية.
نطاق قياس طاقة ديناميكي واسع.
مجموعة واسعة من نطاقات الطاقة والقنوات.
اتصال RS232، مستقر وصغير.
بأسعار معقولة.
|
الموديل |
UC8201MINI |
| عنصر الاستشعار | InGaAs |
| نطاق الطول الموجي | 850 ~ 1700 نانومتر |
| طول الموجة المعايرة | 850/980/1310/1490/1550/1610 نانومتر |
| نطاق الطاقة (dBm) | +7 ~ -70 dBm |
|
فترة أخذ عينات الطاقة (المعدل) |
1 مللي ثانية (1 كيلو هرتز) |
| نوع الألياف التطبيقية | SM و MM القياسية حتى حجم النواة 62.5 ميكرومتر |
| واجهة الإدخال الضوئي | FC/PC أو FC/APC |
|
عدم اليقين المطلق (الدقة) في حالة مرجعية |
± 4% (1200 نانومتر ~ 1610 نانومتر) |
|
عدم اليقين النسبي (الدقة) في حالة مرجعية |
＜ 0.02 ديسيبل نموذجي |
| الخطية (الطاقة) | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر، 5~ -50dBm) |
| فقدان العائد | ＞ 40 ديسيبل |
| واجهة الاتصال | RS232 |
| فترة المعايرة | 2 年 |
| درجة حرارة التشغيل | 0 ~ +40℃ |
| درجة حرارة التخزين | -30 ~ +80℃ |
| الأبعاد | 37 ملم عرض، 25 ملم ارتفاع، 115 ملم عمق |
| الوزن | 0.5 كجم |
