تفاصيل المنتج:
|
| نطاق الطول الموجي: | 1525.00 ~ 1568.00 nm | قرار الطول الموجي: | 1.0 م |
|---|---|---|---|
| تكرار الطول الموجي: | ± 3 مساء، عادة ± 1 مساء | استقرار القوة: | ± 0.005 ديسيبل (15 دقيقة) ± 0.05 ديسيبل (24 ساعة) |
| خطية القوة: | ± 0.3 ديسيبل | شدة الضوضاء النسبية: | القيمة النموذجية < -135 ديسيبل |
| إبراز: | O مستطيل ليزر للفحص بالقطاع,طيف المسح بالليزر 1360nm,1360nm Laser Scanning Spectrometer |
||
نطاق الطول الموجي لمقياس الطيف الضوئي ليزر النطاق O هو 1260 ~ 1360 نانومتر

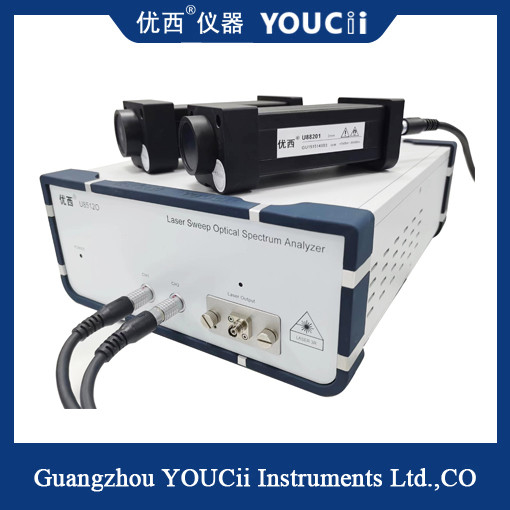

محلل طيف المسح بالليزر U8512 هو جهاز سلبي لاختبار وتحليل الطيف يتم التحكم فيه بواسطة الكمبيوتر الشخصي. يستخدم بشكل أساسي لمكونات WDM الخشنة، ومكونات WDM عالية الكثافة، و Interleaver، و AWG، و WSS، و OPM، ومكونات DPSK وغيرها من قياسات وتطبيقات الألياف الضوئية العامة. يتم دمج مصدر ضوء الليزر القابل للضبط في النظام، ومع مقياس الطاقة الضوئية، يمكن أن يكون منصة نظام اختبار مصدر ضوء الليزر القابل للضبط بدقة عالية للطول الموجي ووظيفة مسح سريعة.
مجهزة ببرنامج اختبار الكمبيوتر الشخصي، يمكن لـ U8512 بناء قوالب اختبار بمرونة وإنشاء تقارير اختبار وفقًا لاحتياجات العملاء. إنها منصة اختبار جيدة في عملية تعديل ومراقبة المسار البصري للأجهزة السلبية. يمكن لوظيفة المسح السريع لـ U8512 عرض طيف المنتج مباشرة، ويمكن استخدام مصدر الضوء القابل للضبط ومقياس الطاقة الخارجي بشكل منفصل أو مشترك لتحقيق وظيفة محلل الطيف الماسح.
|
رقم الموديل |
U8512O |
|
نطاق الطول الموجي |
1525.00 ~ 1568.00 نانومتر |
|
طاقة الخرج |
13 ديسيبل مللي واط |
|
دقة الطول الموجي |
1.0 بيكومتر |
|
دقة الطول الموجي المطلقة |
±10 بيكومتر، نموذجي ±5 بيكومتر |
|
دقة الطول الموجي النسبية |
± 5 بيكومتر، نموذجي ±2 بيكومتر |
|
تكرار الطول الموجي |
± 3 بيكومتر، نموذجي ±1 بيكومتر |
|
استقرار الطول الموجي |
±5 بيكومتر (نموذجي، 24 ساعة في درجة حرارة ثابتة) |
|
سرعة الضبط |
≤ 2 مللي ثانية لكل خطوة |
|
استقرار الطاقة |
±0.005 ديسيبل (15 دقيقة) ±0.05 ديسيبل (24 ساعة) |
|
تكرار الطاقة |
± 0.05 ديسيبل |
|
خطية الطاقة |
± 0.3 ديسيبل |
|
تسوية الطاقة |
0.3 ديسيبل؛ القيمة النموذجية 0.05 ديسيبل. |
|
معدل رفض وضع الحافة |
≥ 40 ديسيبل مللي واط |
|
شدة الضوضاء النسبية |
القيمة النموذجية< -135 ديسيبل |
|
محول الطاقة |
تيار متردد 100 ~ 240 فولت، 48 - 66 هرتز، 100 فولت أمبير كحد أقصى. |
|
واجهة العرض |
واجهة التحكم في الكمبيوتر الشخصي |
|
الأبعاد الكلية |
245 مم عرض، 105 مم ارتفاع، 320 مم عمق |
