تفاصيل المنتج:
|
| الطول الموجي للمعايرة: | 850/980/1310/1490/1550/1610 نانومتر | فترة أخذ العينات: | 10 لنا (100 كيلو هرتز) |
|---|---|---|---|
| نطاق القوة: | +5 ~ -75 ديسيبل | واجهة الاتصالات: | RS232، USB، RJ45 التحكم بواسطة جهاز كمبيوتر |
| درجة حرارة التشغيل: | 0 + 40 ℃ | النموذج: | U87248C |
| إبراز: | 48 قناة عداد الطاقة الضوئية السريعة,عداد الطاقة الضوئية السريع عالي الأداء,High Performance Fast Optical Power Meter |
||

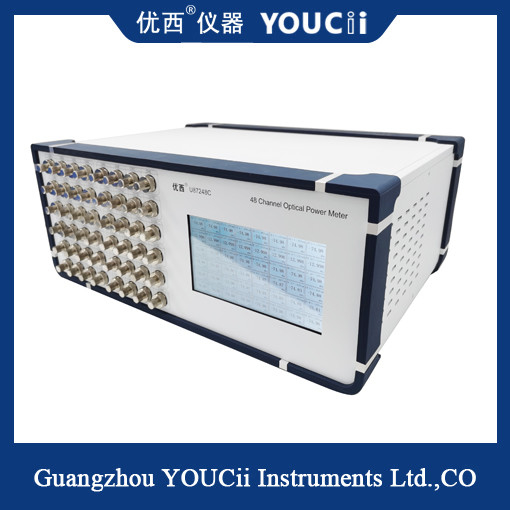

48 قناة عداد الطاقة الضوئية السريعة عالية الأداء بدء سريع
المخطط:
عداد الطاقة الضوئي متعدد القنوات ، صغير الحجم ، سهل الحمل. يمكن استخدام عدادات الطاقة الضوئية لمكونات DWDM متعددة التقسيمات WD عالية الدقة ،مكونات AWG من شبكة الموجهات الضوئية، المكونات PLC الموجهة بالموجات البصرية المستوية، WSS، OPM، DPSK، مكبرات البصرية EDFA وغيرها من تطبيقات القياس العامة للألياف البصرية.مناسبة بشكل خاص للتجميع في نظام عداد الطاقة الضوئي متعدد القنوات لعملية أخذ عينات.
نقطة مميزة:
1يمكن تعيين الطاقة الخارجة البصرية بسرعة ودقة. وقت استقرار التحكم في الطاقة البصرية أقل من 200 ms.
2يضمن مقياس الطاقة البصري عالي الدقة استقرار ودقة مراقبة الطاقة.
3حجم صغير، هيكل مضغوط، عملية بسيطة، واجهة مستخدم رسمية بديهية، عرض بيانات متعددة القنوات، حالة الاختبار في لمحة.
المواصفات التقنية:
| # النموذج # | يو87248C | ||
| عنصر جهاز الاستشعار | INGAAs | ||
| نطاق طول الموجة | 850 ~ 1700 nm | ||
| طول موجة المعايرة | 850 / 980 / 1310 / 1490 / 1510 ~ 1625 نانومتر | ||
| نطاق الطاقة | +5 ~ -75dBm | ||
| فترة أخذ العينات | 10 أوس (100 كيلو هرتز) | ||
| نوع ألياف التطبيق | القياسية SM وMM حتى 62.5 um حجم القلب | ||
| عدم اليقين (الدقة) | ± 4% (1200 nm ~ 1610 nm) | ||
| عدم اليقين النسبي (الدقة) | < 0.02 ديسيبل نموذجي | ||
| الخطيّة (القوة) | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر، 0 ~ -60 ديسيبل) | ||
| خسارة العائد | >40 ديسيبل | ||
| واجهة الاتصال | RS232، USB، RJ45 التحكم بواسطة جهاز كمبيوتر | ||
| درجة حرارة العملية | 0 ️ +40°C | ||
| درجة حرارة التخزين | -30 ️ +80°C | ||
| فترة إعادة المعايرة | سنتان | ||
| الأبعاد | 235 ملم غرباً، 55 ملم شمالاً، 320 ملم غرباً | ||
| الوزن | 3.0 كجم | ||
