تفاصيل المنتج:
|
| نطاق الإدخال البصري (يتم تحديده بواسطة حساسية الوحدة) (ديسيبل مللي واط): | 3~-12 | نسبة تقسيم التردد للخروج من استعادة الساعة: | 2 / 4 / 8 / 16 / 64 / 256 |
|---|---|---|---|
| سعة الساعة الكهربائية للخرج (mVpp): | 800 (القيمة النموذجية) | التأرجح المختلف للخروج من ساعة CML ((mVpp): | 200 ~ 800 |
| تردد الساعة (28.1Gbps كمثال) ((GHz): | 0.11~14.05 | نوع الوحدة التكيفية: | SFP28،SR،LR،BIDI |
| إبراز: | أداة استرداد الساعة ذات الترددات المتعددة,أداة استرداد الساعة 100 جيجابايت في الثانية,100Gbps Clock Recovery Instrument |
||

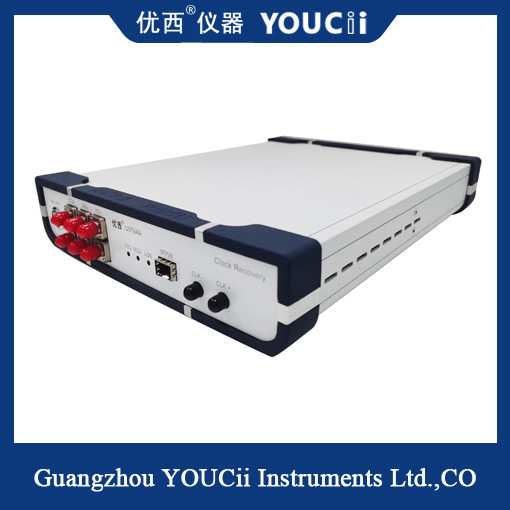

أداة استرداد ساعة التقسيم المتعددة الترددات 100Gbps
U9764A CDR (وحدة استرداد الساعة) تستخدم بشكل رئيسي لتوفير إشارة استرداد الساعة في بيئة الاختبار دون تشغيل الساعة ،من أجل استخدام أوسيلوسكوب أخذ العينات لاختبار مخطط العين البصرية للجهازالتطبيق النموذجي هو اختبار معدات الشبكة البصرية أو منتج BOB في تطبيق PON.من الضروري استعادة إشارة الساعة لتشغيل أوسيلوسكوب أخذ العينات عند اختبار مخطط العين البصرية.
يحتوي U9764A CDR على منفذ بصري SFP28 ، وهو مناسب لـ SFP المكبس SFP28 ، SR ، LR ، BIDI والوحدات البصرية الأخرى.يحتاج فقط نهاية الاستقبال للوحدة البصرية لتحويل الإشارة البصرية إلى الإشارة الكهربائية، ثم استخراج وإخراج ساعة الإشارة الكهربائية. تستخدم إشارة الساعة بشكل رئيسي لإشارة إطلاق أوسيلوسكوب.
الاسم الكامل لـ CDR هو Clock and Data Recovery. كما يوحي الاسم ، فإن الوظائف الرئيسية لـ CDR هي:
1) لتوفير إشارة الساعة لكل دائرة في نهاية المستقبل.
2) الحكم على الإشارة المستلمة، لتسهيل استرداد ومعالجة إشارة البيانات لاحقًا.
| لا. |
المؤشرات التقنية |
ماكس | دقيقة |
الوحدة |
| 1 |
نطاق معدل البيانات |
28.1 | 25.6 | جيجابيتس |
| 2 |
نطاق طول الموجة |
1600 | 800 | nm |
| 3 |
نطاق المدخلات البصرية (محدد بحساسية الوحدة) |
+3 | -12 | dBm |
| 4 |
نسبة تقسيم التردد للخروج من استعادة الساعة |
2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 |
نطاق الساعة الكهربائية الخارجة |
800 ((تالقيمة الشاملة) | mVpp | |
| 6 |
التأرجح المختلف للخروج CML الساعة |
800 | 200 | mVpp |
| 7 |
إنتاج الساعة يتحرك بشكل عشوائي |
800 | 300 | fs |
| 8 |
تردد الساعة (28.1Gbps كمثال) |
14.05 | 0.11 | غيغاهرتز |
| 9 |
كشف فقدان الإشارة الداخلية (LOS) |
128 (أكثر من الواجب) | 5 ((الحساسية) | mV |
| 10 |
فولتاج إمدادات الطاقة (فولتاج مدخل الطاقة الخارجي) |
5.5 | 4 | V |
| 11 |
درجة حرارة العمل |
70 | 10 | °C |
| 12 |
نوع الوحدة التكيفية |
SFP28،SR،LR،BIDI | ||
