تفاصيل المنتج:
|
| Sensor Element: | InGaAs | Power Range (dBm): | +7 ~ -70 dBm |
|---|---|---|---|
| Linearity (power): | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 5~ -50dBm) | Return Loss: | ＞ 40 dB |
| alibration period: | 2 years | Weight（KG）: | 0.5 |
| إبراز: | عداد طاقة ضوئي صغير,عداد الطاقة البصرية المدمج في الهيكل,Optical Power Meter Built In Chassis |
||

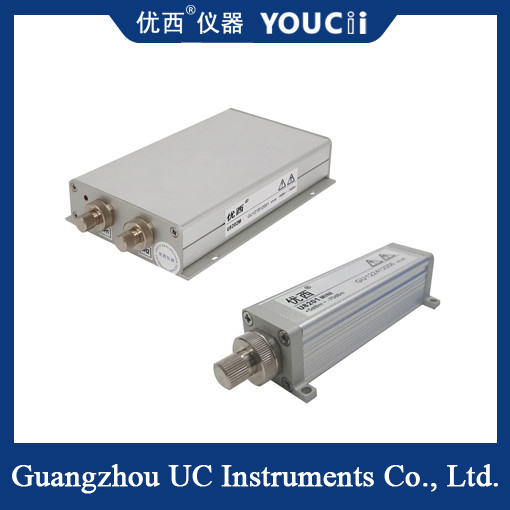

مقياس طاقة ضوئية صغير مدمج في هيكل قناة مخصصة
ملخص
يعتمد نموذج مقياس الطاقة الضوئية U8201MINI من Guangzhou Uniwest واجهة اتصال 6PIN، ويستخدم مقبسًا مطابقًا للتواصل مع جهاز الكمبيوتر، ويعرض البيانات ويضبط المعلمات من خلال برنامج التكوين.
يمكن استخدام نموذج مقياس الطاقة الضوئية UC8201MINI لمكونات تقسيم الإرسال المتعدد بتقسيم الطول الموجي عالي الدقة DWDM، ومكونات مصفوفة شبكة موجهات الموجات الضوئية AWG، ومكونات PLC الموجة الضوئية المستوية، و WSS، و OPM، و DPSK، ومضخمات الألياف الضوئية EDFA وغيرها من تطبيقات قياس الألياف الضوئية العامة. بالمقارنة مع الموديلات الأخرى من مقاييس الطاقة، يتميز UC8201MINI بشكل مضغوط، وهو مناسب بشكل خاص للتجميع في أنظمة أخذ عينات مقياس الطاقة الضوئية متعددة القنوات.
يجب
اختبار جهاز WDM و GFF و AWG و PLC
قياس فقدان الإدخال وفقدان العودة
اختبار مستشعر الألياف الضوئية وكابل الألياف الضوئية
قياس تشتت نمط الاستقطاب PMD وفقدان الاعتماد على الاستقطاب PDL
اختبار مختبر البحث والتطوير في مجال الألياف الضوئية والاتصالات
المواصفات
|
نموذج المنتج |
U8201MINI |
| عنصر الاستشعار | InGaAs |
| نطاق الطول الموجي | 850 ~ 1700 نانومتر |
| طول الموجة المعايرة | 850/980/1310/1490/1550/1610 نانومتر |
| نطاق الطاقة (dBm) | +7 ~ -70 dBm |
|
فترة أخذ عينات الطاقة (المعدل) |
1 مللي ثانية (1 كيلو هرتز) |
| نوع الألياف التطبيقية | SM و MM القياسية حتى حجم النواة 62.5 ميكرومتر |
| واجهة الإدخال الضوئي | FC/PC أو FC/APC |
|
عدم اليقين المطلق (الدقة) في حالة مرجعية |
± 4% (1200 نانومتر ~ 1610 نانومتر) |
|
عدم اليقين النسبي (الدقة) في حالة مرجعية |
＜ 0.02 ديسيبل نموذجي |
| الخطية (الطاقة) | ≤ ± 0.06 ديسيبل (1200 نانومتر ~ 1610 نانومتر، 5~ -50dBm) |
| فقدان العودة | ＞ 40 ديسيبل |
| واجهة الاتصال | RS232 |
| فترة المعايرة | 2 سنوات |
| درجة حرارة التشغيل | 0 ~ +40℃ |
| درجة حرارة التخزين | -30 ~ +80℃ |
| الأبعاد | 37 ملم عرض، 25 ملم ارتفاع، 115 ملم عمق |
| الوزن | 0.5 كجم |
وصف الوحدة
الواجهة الأمامية الواجهة الخلفية
