قياس أجهزة المعدل المختلفة من 4 قنوات 24.5 ~ 29Gb / S مقياس خطأ بت قابل للتعديل

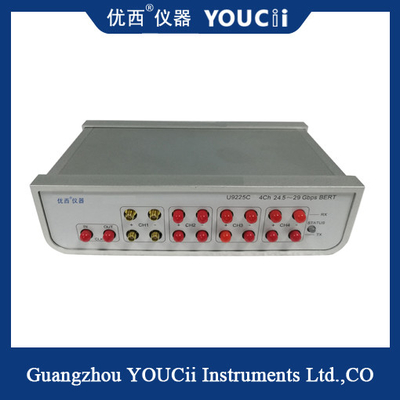

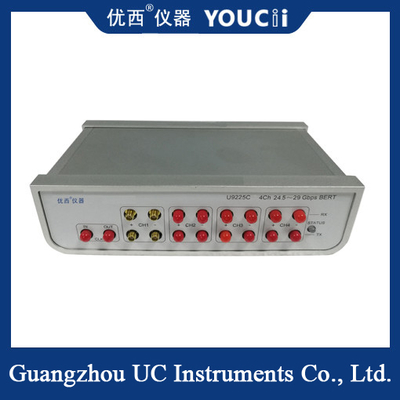

مولد نمط النبض U9225C 4 Channel 24.5 ~ 29.0 Gb/s (100Gb/s) ومستشعر الأخطاء عالية الأداء،مولد أنماط النبض الأربعة القنوات المرن والفعال من حيث التكلفة ومستشعر الأخطاء الذي يمكن أن يعمل من 24.5 جيجابايت / ثانية إلى 29 جيجابايت / ثانية لكل قناة. 4 قنوات 29.0 جيجابايت / ثانية تجعلها إجماليًا يصل إلى أكثر من 100 جيجابايت / ثانية من قدرة الاختبار.وهو أيضا حل اختبار معدل خطأ البت المستقل الذي يتضمن مركب ساعة معدل كامل داخلي.

حجمها الصغير يسمح بوضعه بالقرب من الجهاز الخاضع للاختبار (DUT) ،ويمكن أيضا أن تكون وضعت أبعد باستخدام TX قبل و ما بعد تشغيل الضوء عناصر التحكم لتعويض الخسائر الكابلات والترابطكما يحتوي على ميزة التقاط الخطوط العينية غير المدمرة المتكاملة إلى جانب قدرة قياس سرعة ارتفاع العين وعرضها.

الخصائص

 أربع قنوات NRZ PPG و ED
 12.25-14.5 و 24.5-29 جيجابايت/ثانية
 JRMS نموذجية من 1 ps و JPP من 6 ps
 PRBS 2^7، 9، 15، 23، 31
 مراقبة العين
 جهاز تجميع الساعة الداخلية
 التحكم في تحويل PPM
 مخرج الساعة القابل للتعديل
إدخال ساعة خارجية
 مستوى TX من 200 إلى 1100 ملف PPDIFF
التأكيد قبل وبعد المؤشر (6 ديسيبل)
 تعديل النقاط المتقاطعة (35 إلى 65%)

المواصفات
