تفاصيل المنتج:
|
| خيار النطاق: | O / C / L / CL | قرار الطول الموجي: | 1.0 م |
|---|---|---|---|
| دقة الطول الموجي المطلقة: | ±10 pm, Typ. ± 10 مساءً، النوع. ＜ 5 pm < 5 مساءً | نسبة قمع الوضع الجانبي: | ≥ 45 ديسيبل |
| واجهة: | Rs232 أو USB | أبعاد: | 235 ملم عرض ، 55 ملم ارتفاع ، 320 ملم د |
| إبراز: | مصدر الضوء القابل للتعديل في النطاق C,مصدر ضوء قابل للتعديل 1570nm,1570nm Adjustable Light Source |
||

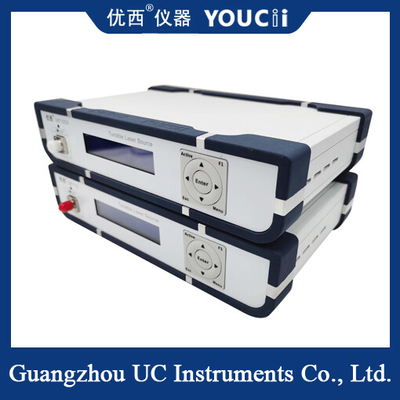

وحدة مصدر الضوء القابلة للتعديل من 1525-1570nmC صغيرة الحجم
U8712 وحدة الليزر قابلة للتوجيه تقدم أداءً متفوقًا لاختبار مكونات DWDM و مكونات AWG و PLC و مكبرات الضوءوتطبيقات اختبار وقياس الألياف البصرية ذات الغرض العام الأخرىإنه مصمم خصيصاً لاختبار أجهزة استشعار الشبكة السريعة
يمكن توصيل وحدة U8712 إلى جهاز كمبيوتر مع كابل USB. وهي أنظمة مصدر ليزر قابلة للتوجيه دقيقة للغاية وقوية وقليلة الحجم وسرعة البدء وبأسعار معقولة توفر النطاق O ، النطاق C ،الفرقة L، أو خيارات النطاق C + L. يتم تضمين برنامج تحكم الوحدة أيضًا عند الشراء.ويمكن أيضا دمج الوحدة في أي نظام منتجات المطلوبة مع أجهزة التحكم في واجهة RS232 ومصدر BNC.
| 型号 النموذج # | U8712 | |||
| خيار النطاق | أوه | ج | (ل) | CL |
| أطوال موجة مركزية متاحة (nm) | 1280/1310/1340 | 1550 | 1590 | 1570 |
| طول الموجة نطاق ضبط (nm) | 30 ~ 35 nm | 40 ~ 45 nm | 40 ~ 45 nm | 80~85 nm |
| نطاق النطاق القابل للتعديل (nm) | 1260~1360 | 1525~1568 | 1566~1610 | 1525~1610 |
| الطاقة الخارجة | ≥ 5dBm | ≥ 13dBm | ≥ 10dBm | ≥ 7dBm |
| دقة طول الموجة | 10 مساء | |||
| دقة طول الموجة المطلقة | ±10 مساء، عادة <5 مساء | |||
| دقة طول الموجة النسبية | ± 5 مساء، عادة ± 2 مساء | |||
| إمكانية تكرار طول الموجة | ± 2 مساءً، عادة ± 1 مساءً | |||
| استقرار طول الموجة | ≤ ± 2 مساءً | |||
| سرعة ضبط | ≤0.002 ثانية لكل خطوة | |||
| استقرار الطاقة | ± 0.01dB، 15min؛±0.051 ساعة ± 0.1 ديسيبل، 24 ساعة. | |||
| إمكانية تكرار الطاقة | ± 0.05 ديسيبل | |||
| خطية الطاقة | ± 0.3dB | |||
| الطاقة فوق طول الموجة | 0.3 ديسيبل عادي، 0.5 ديسيبل أقصى حد | |||
| نسبة القمع في الوضع الجانبي | ≥ 45 ديسيبل | |||
| الواجهة البصرية للخروج | رابط PM، FC/APC أو FC/PC | |||
| واجهة | RS232 أو USB | |||
| القوة | 3.3 فولت؛ 4.5A | |||
| الأبعاد | 235 ملم غرباً، 55 ملم شمالاً، 165 ملم غرباً | |||
| الوزن | 1.0 كجم | |||
مبدأ مصدر الضوء القابل للتعديل:
بشكل رئيسي من خلال التحكم في التيار والجهد، حجم التردد من المخرج لتحقيق وظيفة ضبابية LED.المصدر الضوئي القابل للتعديل يعمل عن طريق إضافة جهاز بصري لتحديد طول الموجة (مختار التردد) إلى تجويف الليزر، بحيث يمكن فقط طول الموجة المحدد تشكيل الرنين وإصدار ضوء الليزر.
بالإضافة إلى ذلك، فإن مبدأ بعض مصادر الضوء القابلة للتعديل هو ضبط سطوع LED عن طريق التحكم في حجم التيار. على وجه التحديد، عندما يمر التيار عبر LED،سيزداد سطوع المصابيح مع زيادة التيارلذلك، عن طريق التحكم في حجم التيار، يمكن ضبط سطوع LED.هذا النمط من ضبط عادة ما يتطلب استخدام محركات LED المتخصصة لتحكم في حجم التيار.
باختصار، يمكن أن يختلف مبدأ تنفيذ مصادر الضوء القابلة للتعديل وفقًا لسيناريوهات الطلبات والاحتياجات المحددة.
