تفاصيل المنتج:
|
| Wavelength range: | 1525.00 ~ 1568.00 nm | Wavelength resolution: | 1.0 pm |
|---|---|---|---|
| Absolute wavelength accuracy: | ±10 pm, Typ. ＜ 4 pm | Wavelength repeatability: | ±2 pm, Typ. ± 1 pm |
| Output trig port: | BNC trig | Dimensions: | 20 mm W, 24mm H, 60 mm D |
| إبراز: | O مصدر الضوء القابل للتعديل,مصدر الضوء القابل للتعديل مدمج في الهيكل,Adjustable Light Source Built In Chassis |
||

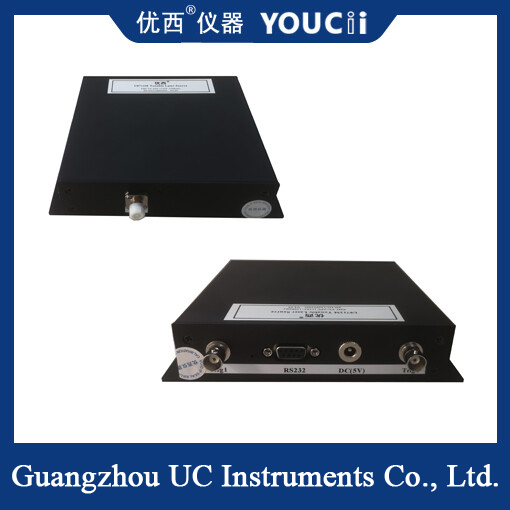

وحدة مصدر ضوء قابلة للتعديل من النطاق C/L/CL/O مدمجة في الهيكل
توفر وحدة الليزر القابلة للضبط U8712M Mini أداءً فائقًا لاختبار مكونات DWDM ومكونات AWG و PLC ومضخمات الألياف الضوئية وتطبيقات اختبار وقياس الألياف الضوئية ذات الأغراض العامة الأخرى. وهي مصممة خصيصًا لاختبار مستشعر شبكة الألياف الضوئية السريعة.
يمكن توصيل الوحدة المصغرة U8712M بجهاز كمبيوتر باستخدام كابل USB. إنها أنظمة مصدر ليزر قابلة للضبط عالية الدقة وقوية وصغيرة الحجم وسريعة التشغيل وبأسعار معقولة والتي توفر خيارات إخراج ليزر النطاق C 1 أو 2. يتم تضمين برنامج التحكم في الوحدة أيضًا عند الشراء. يمكن أيضًا دمج الوحدة في أي نظام prodUts مطلوب مع عناصر تحكم واجهة RS232 ومنفذ BNC مشغل للإخراج.
مبدأ مصدر الضوء القابل للتعديل:
بشكل أساسي من خلال التحكم في التيار والجهد وحجم التردد للإخراج لتحقيق وظيفة التعتيم LED. على وجه التحديد ، يعمل مصدر الضوء القابل للتعديل عن طريق إضافة جهاز بصري لتحديد الطول الموجي (محدد التردد) إلى تجويف الليزر ، بحيث يمكن للطول الموجي المحدد فقط أن يشكل رنينًا وينبعث منه ضوء الليزر. يمكن تحقيق اختيار الطول الموجي عن طريق ضبط معلمات محدد التردد ، مثل ضبط طول تجويف FP وزاوية الشبكة وما إلى ذلك. وفقًا لمبدأ تصميم محدد التردد ، يمكن مسح الطول الموجي لبعض الليزرات القابلة للضبط بشكل مستمر (المعروف أيضًا باسم الليزر الماسح الضوئي) ، ويمكن لبعضها فقط تعيين الطول الموجي عند نقطة واحدة ، والمعروفة باسم مصدر الضوء الموجي القاطع.
| رقم الموديل | U8712M |
| نطاق الطول الموجي | 1525.00 إلى 1568.00 نانومتر |
| طاقة الإخراج | 13 ديسيبل مللي واط |
| دقة الطول الموجي | 1.0 مساءً |
| دقة الطول الموجي المطلقة | ±10 مساءً ، نموذجي. ＜ 4 مساءً |
| دقة الطول الموجي النسبية | ± 4 مساءً ، نموذجي. ± 2 مساءً |
| تكرار الطول الموجي | ±2 مساءً ، نموذجي. ± 1 مساءً |
| استقرار الطول الموجي | ≤ ± 2 مساءً |
| سرعة الضبط | ≤0.002 ثانية لكل خطوة |
| نسبة قمع الوضع الجانبي | ≥ 45 ديسيبل |
| واجهة الإخراج البصري | PM ، موصل FC / APC أو FC / PC |
| واجهة | RS232 أو USB |
| منفذ الزناد للإخراج | BNC trig |
| القوة | 5.0 فولت ؛ 4.5 أمبير |
| الأبعاد | 120 ملم عرض ، 24 ملم ارتفاع ، 60 ملم عمق |
| وزن | 1.0 كجم |
ملحوظة: U8710M-ITU هو مصدر ضوء ITU ، U8711M هو مصدر ضوء قابل للضبط بنقطة واحدة ، U8712M هو مصدر ضوء قابل للضبط للمسح السريع ، U8712MQ هو مصدر ضوء قابل للضبط للمسح عالي السرعة.
