تفاصيل المنتج:
|
| إبراز: | مفتاح متعدد القنوات البصري,محول بصري متعدد القنوات مخصص,Customized Multi Channel Optical Switch |
||
|---|---|---|---|

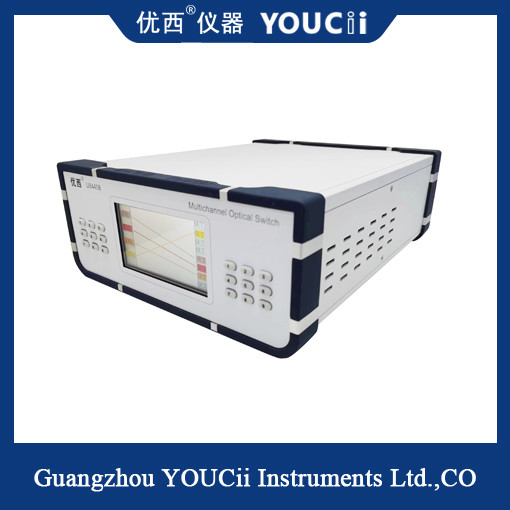

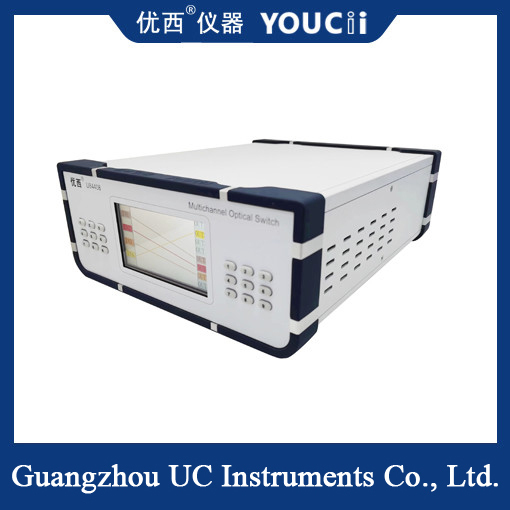

يمكن تخصيص عدد قنوات التبديل البصري متعددة القنوات
إدخال المنتج:
المفتاح البصري هو نوع من جهاز التحكم في المسار البصري ، والذي يلعب دور التحكم في المسار البصري وتحويل المسار البصري. يلعب دورًا مهمًا في تطبيقات الاتصالات البصرية.
يتم استخدام المفتاح البصري بشكل رئيسي في: المراقبة البصرية متعددة القنوات في نظام النقل البصري ،نظام مراقبة ديناميكي متعدد النقاط متعدد مصدر الضوء / كاشف محطة اتصال محلية؛ يستخدم نظام الاختبار البصري لاختبار الألياف البصرية ، والأجهزة البصرية ، والشبكات والكابلات الهندسية الميدانية ؛ تركيب وتعديل الأجهزة البصرية.المفتاح البصري 4 × 8 يغير مسارات المدخلات الأربعة إلى واحدة من مسارات الإخراج الثمانية.
مؤشر تقني:
|
رقم النوع |
U84408 |
|
طول موجة التشغيل |
1260 1650nm |
|
طول موجة الاختبار |
1310nm / 1550 nm |
|
خسارة الإدراج |
≤1.7 dB |
|
التكرارية |
≤0.1 ديسيبل |
|
خسارة العائد |
≥45 ديسيبل |
|
الصوت المتقاطع |
≥50 ديسيبل |
|
وقت التحول |
≤5ms ((التبديل التسلسلي المجاور) |
|
نوع الألياف |
وحدة واحدة |
|
نموذج الصلة |
FC/APC |
|
ميناء المراقبة |
RS232، USB، منفذ إيثيرنت |
|
إمدادات الطاقة للعمل |
220 فولت متردد |
|
درجة حرارة العمل |
-5 ′′ + 65°C |
|
درجة حرارة التخزين |
-40 ️ + 85°C |
تعليمات الاستخدام:
وصف اللوحة الأمامية
(1) شاشة LCD: عرض معلومات قناة الدخول وقناة الإخراج.
(2) لوحة المفاتيح: المفتاح الأيسر يتوافق مع قناة الدخول (مفتاح قناة الدخول اختياري 1 ~ 4) ، المفتاح الأيمن يتوافق مع قناة الإخراج (مفتاح قناة الإخراج اختياري 1 ~ 8)
وصف لوحة الخلف
(1) منفذ متسلسل RS232 ، واجهة USB ، واجهة RJ45 Ethernet: واجهة اتصال معلومات مراقبة البيانات للجهاز.
(2) منفذ التيار المتردد: قم بتوصيل إلى مصدر الطاقة المتردد 220 فولت.
(3) IN 1 إلى IN 4: منفذ مدخل مفتاح بصري.
(4) OUT 1 إلى OUT 8: منفذ خروج مفتاح البصري.
