تفاصيل المنتج:
|
| المعدل القياسي: | 1.2442 / 1.25 / 2.4884 / 2.5 / 6.0 / 9.953 / 10.3125 / 10.709 / 11.3 جيجابت في الثانية | يتميز العرض بدقة وضوح الصورة: | 1024 × 768 بكسل |
|---|---|---|---|
| عدد قنوات أخذ العينات: | 4: 10G وضع فردي بمعدل منخفض / وضع متعدد ، وضع فردي بمعدل عالٍ 10G / وضع متعدد | دقة رأسية: | 14 بت |
| دقة الفاصل الزمني (وضع الارتعاش): | 0.25 ثانية | قطع الزناد: | ± 1.5 فولت: قابلة للتعديل من 5ms إلى 100ms |
| إبراز: | أوسيلوسكوب بصري متعدد الأوضاع,أوسيلوسكوب بصري في وضعية الاندراج,راسم الذبذبات البصري الكامل 10G,ingle Mode Optical Oscilloscope,10G Full Rate Optical Oscilloscope |
||

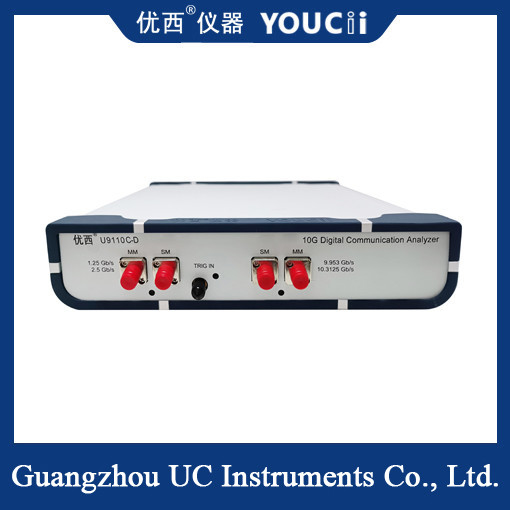

أوسيلوسكوب البصري من الوضع الواحد/الوضع المتعدد
مقدمة المنتج
U9110C-D هو 10G معدل كامل ، يدعم أوسيلوسكوب بصري أحادي الوضع / متعدد الوضع ، وهو أحدث حل لتحليل الاتصالات الرقمية الذي أطلقته Uwest Instrument.أنها توفر أداة قياس مثالية لتصنيع أجهزة الاتصالات البصرية.
نتائج قياس U9110C-D DCA ليست فقط بيانات خامة ، ولكن أيضًا الرسوم البيانية مع الوقت والوسع ، اختبارات القناع ، الاختبارات الإحصائية ، إلخ.يوفر مجموعة من إعدادات اختبار مؤشر الاتصال، بما في ذلك فترة الفاصل ، وقت الارتفاع ، وقت السقوط ، نسبة الصليب ، نسبة الانقراض ، الارتعاش ، وقياس النطاق. كما يتضمن SDH / SONET ، اختبارات القناع لـ Gigabit Ethernet ،وغيرها من اختبارات الامتثال الموحدة القياسية.
مقدمة الوظيفة:
1اختبار قناع آلي من الاتحاد الدولي للاتصالات/ANSI
2تشغيل المستخدم و واجهة العرض الرسومية القائمة على برنامج الاتصالات الالكترونية
3هيكل وحدات، معدل أخذ عينات سريع
4إشارة عالية الوفاء (Jitter < 0.1ps، RMS - نموذجية)
تُستخدم أجهزة التذبذب البصرية على نطاق واسع في الكشف عن الإشارات عالية السرعة، مثل معدات الاتصالات ومعدات الراديو وشرائح أشباه الموصلات واختبار نطاق النطاق الترددي للحاسوب.يمكن أيضا استخدام المذبذب البصري لقياس الكميات الفيزيائية الأخرى، مثل التوسع الحراري، والنزوح وهلم جرا.
مواصفات المنتج:
|
النموذج |
يو9110C-D |
|
سعر القياسي |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 جيجابايت في الثانية |
|
معدل تحمل نموذج دقة القياس(حافة) |
± 3٪ |
|
ميزات العرض وضوح الصورة |
1024 × 768 بكسل |
|
نظام قياس رقمي |
يدعم قياس قناة بصرية واحدة ويقوم بتحديث القياسات الاختيارية ثلاث مرات في الثانية |
|
وضع اكتساب الإشارة |
أخذ العينات (طبيعي) ، الميزان، المتوسط |
|
ضوضاء RMS |
0.25mV |
|
عدد قنوات أخذ العينات |
4: 10G معدل منخفض وضع واحد / متعدد الأوضاع ، 10G معدل عالي وضع واحد / متعدد الأوضاع |
|
وقت انتقال النظام الرأسي |
يعتمد على عدد قنوات أخذ العينات |
|
الدقة العمودية |
14 بت |
|
ضوضاء RMS (الحد الأقصى) |
0.5mV |
|
تضخيم شكل الموجة في النظام الأفقي وتقليل قاعدة وقت المراقبة |
0.5ps/div إلى 1ms/div |
|
دقة الفترة الزمنية (وضع التشنج) |
0.25ps |
|
مثال تشغيل مصدر الساعة الخارجي للنظام |
100mV، 155 ~ 2500MHz |
|
نطاق مستوى الزناد |
±1.0 فولت |
|
نطاق مدخل الزناد |
± 1.5 فولت |
|
نقطة قطع الزناد |
± 1.5 فولت: قابلة للتعديل من 5ms إلى 100ms |
|
الاتصالات، واجهة إدارة الشبكة |
RJ45؛يتم دعم 10/100Mbps Ethernet |
|
مصدر الطاقة (مصلح الطاقة الخارجي) |
50 هرتز، 5 فولت، 3 أ، 6 واط |
|
درجة الحرارة المحيطة، الرطوبة النسبية |
درجة الحرارة من -20°C إلى +50°C، والرطوبة من 20٪ إلى 80٪ |
|
متجر |
درجة الحرارة من -40°C إلى +85°C، والرطوبة من 5% إلى 90% |
|
الخصائص الفيزيائية الأبعاد، الوزن |
الحجم 235W × 55H × 255L (ملم) ، الوزن < 2 كجم |
