تفاصيل المنتج:
|
| Sensor Element: | InGaAs | Calibration wavelength: | 980/1310/1490 / 1510~1640nm Continuous calibration |
|---|---|---|---|
| optical Input Interface: | Supporting bare fiber joint or FC/LC/SC Adapter | Communication Interface: | USB + trig |
| Power sampling period（Rate）: | 10 us（100KHz） | Weight: | 1.0kg |
| إبراز: | مقياس طاقة بصرية صغير الحجم,عداد الطاقة البصرية عالية الأداء,Optical Power Meter High Performance |
||

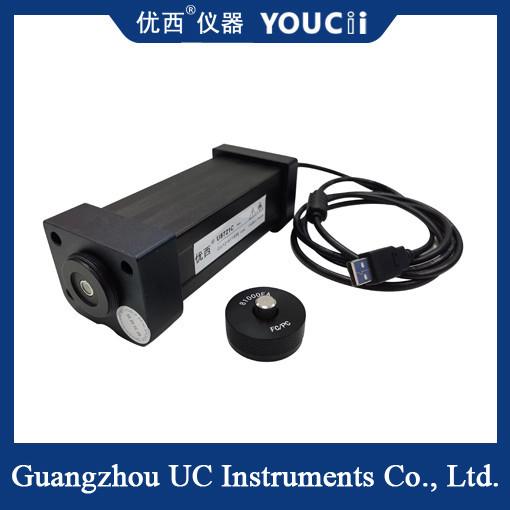

مسبار مقياس القدرة الضوئية السريع الحجم الصغير والأداء العالي
U8721 عبارة عن وحدة مقياس قدرة ضوئية بواجهة USB. تبلغ فترة أخذ العينات ميكروثانية، ويمكنها جمع البيانات ومعالجتها بسرعة عالية.
توفر وحدة مقياس القدرة الضوئية U8721 منفذ اتصال USB متصل بالكمبيوتر الشخصي. يستخدم المشغل برنامج العرض التوضيحي الخاص به للتحكم في U8721، وعرض قيم القياس وتعيين المعلمات. توفر وحدة قياس القدرة الضوئية U8721 أداءً فائقًا في اختبار مكونات DWDM ومكونات AWG و PLC والمضخمات الضوئية وإجراء اختبارات وقياسات الألياف الضوئية الأخرى ذات الأغراض العامة. بالمقارنة مع وحدات قياس الطاقة الأخرى من U Instruments، تتميز U8721 بأخذ عينات عالية السرعة وأبعاد مدمجة وهي مناسبة بشكل خاص لنظام أخذ عينات مقياس القدرة الضوئية الذي يتم تجميعه في أشكال مختلفة وقنوات متعددة.
مسبار مقياس القدرة الضوئية هو جهاز لقياس القدرة الضوئية، والذي يستخدم عادة في اتصالات الألياف الضوئية والليزر وغيرها من المجالات. يمكن لمسبار مقياس القدرة الضوئية تحويل الإشارة الضوئية إلى إشارة كهربائية، وذلك لقياس القدرة الضوئية.
يحتوي مسبار مقياس القدرة الضوئية الشائع على نوعين: النوع البلوري والنوع الليفي. يستخدم مسبار مقياس القدرة الضوئية من النوع البلوري البلورة كمادة تحويل كهروضوئية، بينما يستخدم مسبار مقياس القدرة الضوئية من النوع الليفي الألياف كمادة تحويل كهروضوئية. تتمتع مجسات مقياس القدرة الضوئية الليفية بحساسية أعلى ونطاق تطبيق أوسع، لذا فهي أكثر شيوعًا في التطبيقات العملية.
تحديد
| نموذج المنتج | U8721C | U8721D |
| عنصر الاستشعار | InGaAs | |
| نطاق الطول الموجي | 850 ~ 1700 نانومتر | |
| طول الموجة المعايرة | 980/1310/1490 / 1510 ~ 1640 نانومتر معايرة مستمرة | |
| نطاق الطاقة | + 5 ~ -80 ديسيبل مللي واط | |
|
فترة أخذ عينات الطاقة (المعدل) |
10 ميكروثانية (100 كيلو هرتز) | |
| نوع الألياف التطبيقية | SM و MM القياسية | |
| واجهة الإدخال الضوئي | دعم وصلة الألياف العارية أو محول FC / LC / SC | |
|
عدم اليقين المطلق (الدقة) في حالة مرجعية |
±؛ 4٪ (1200 نانومتر ~ 1610 نانومتر) | |
|
عدم اليقين النسبي (الدقة) في حالة مرجعية |
＜ 0.02 ديسيبل القيمة النموذجية | |
| الخطية (الطاقة) | &le؛ ±؛ 0.06 ديسيبل (1200 ~ 1610 نانومتر، + 0 ~ -60 ديسيبل مللي واط) | |
| خسارة العودة | ＞ 40 ديسيبل | |
| واجهة الاتصال | USB + مشغل | USB + مشغل + كمية تناظرية BNC |
| فترة المعايرة | 2 سنوات | |
| درجة حرارة التشغيل | 0 ~ +40 درجة مئوية | |
| درجة حرارة التخزين | -30 ~ +80 درجة مئوية | |
| الأبعاد | 52 ملم ارتفاع، 60 ملم عرض، 150 ملم عمق | |
| الوزن | 1.0 كجم | |
